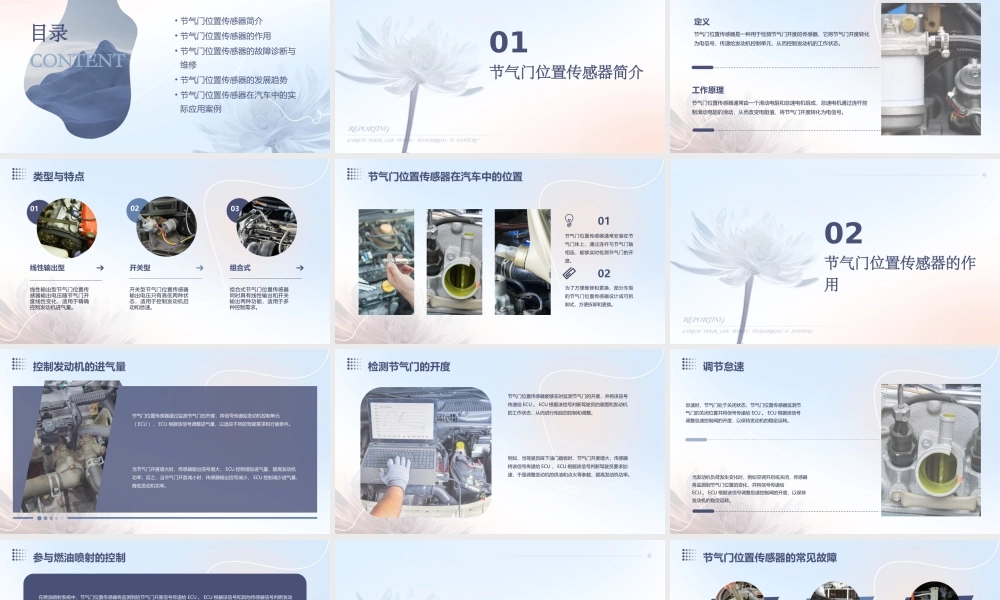

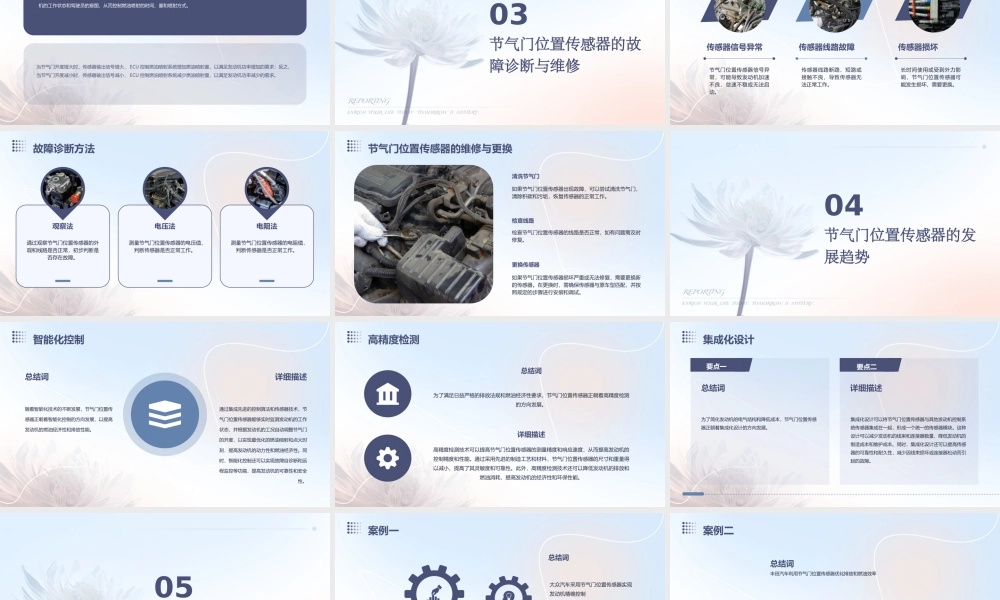

节气门位置传感器作用课件• 节气门位置传感器简介• 节气门位置传感器的作用• 节气门位置传感器的故障诊断与维修• 节气门位置传感器的发展趋势• 节气门位置传感器在汽车中的实际应用案例目录CONTENT节气门位置传感器简介01定义节气门位置传感器是一种用于检测节气门开度的传感器，它将节气门开度转化为电信号，传递给发动机控制单元，从而控制发动机的工作状态。工作原理节气门位置传感器通常由一个滑动电阻和怠速电机组成，怠速电机通过连杆控制滑动电阻的滑动，从而改变电阻值，将节气门开度转化为电信号。定义与工作原理线性输出型节气门位置传感器输出电压随节气门开度线性变化，适用于精确控制发动机进气量。线性输出型开关型组合式开关型节气门位置传感器输出电压只有高低两种状态，适用于控制发动机启动和怠速。组合式节气门位置传感器同时具有线性输出和开关输出两种功能，适用于多种控制需求。030201类型与特点0102节气门位置传感器在汽车中的位置为了方便维修和更换，部分车型的节气门位置传感器设计成可拆卸式，方便拆卸和更换。节气门位置传感器通常安装在节气门体上，通过连杆与节气门轴相连，能够实时检测节气门的开度。节气门位置传感器的作用02节气门位置传感器通过监测节气门的开度，将信号传递给发动机控制单元（ ECU ）， ECU 根据该信号调整进气量，以适应不同的驾驶需求和行驶条件。当节气门开度增大时，传感器输出信号增大， ECU 控制增加进气量，提高发动机功率；反之，当节气门开度减小时，传感器输出信号减小， ECU 控制减少进气量，降低发动机功率。控制发动机的进气量节气门位置传感器能够实时监测节气门的开度，并将该信号传递给 ECU 。 ECU 根据该信号判断驾驶员的意图和发动机的工作状态，从而进行相应的控制和调整。例如，当驾驶员踩下油门踏板时，节气门开度增大，传感器将该信号传递给 ECU ， ECU 根据该信号判断驾驶员要求加速，于是调整发动机的供油和点火等参数，提高发动机功率。检测节气门的开度怠速时，节气门处于关闭状态，节气门位置传感器监测节气门的关闭位置并将信号传递给 ECU 。 ECU 根据该信号调整怠速控制阀的开度，以保持发动机的稳定运转。当发动机负荷发生变化时，例如空调开启或关闭，传感器将监测到节气门位置的变化，并将信号传递给ECU 。 ECU 根据该信号调整怠速控制阀的开度，以保持发动机的稳定运转。调节怠速在燃油喷射系统中，节气门位置传感器将监测...
