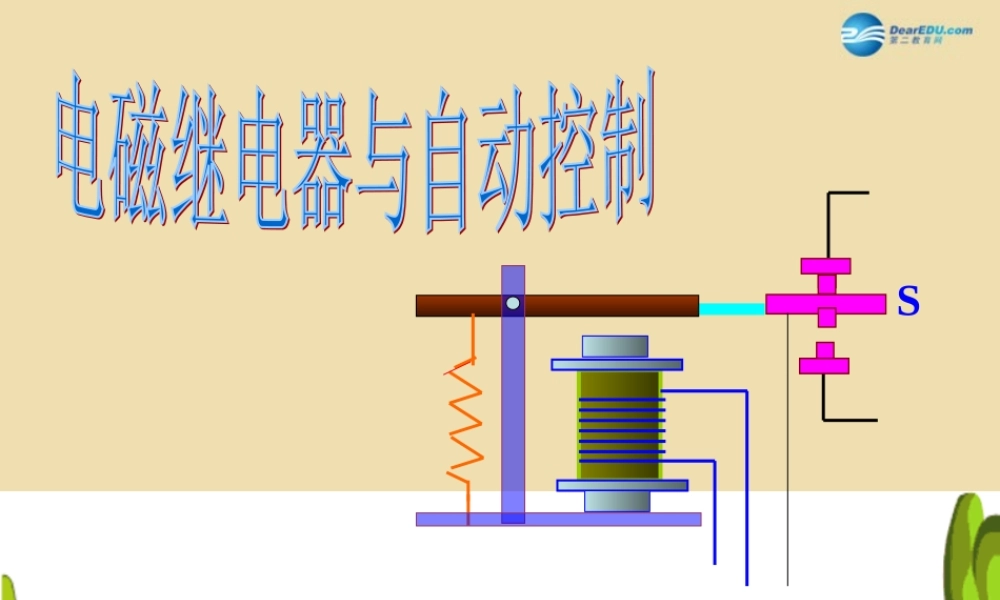

S 在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？二、课题引入S电磁铁衔铁静触点返回弹簧构造主要部分的作用：电磁铁：通电时产生磁性，吸下衔铁衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁触点：相当于被控制电路的开关 (A 、 C 静触点， B ：动触点）电磁继电器的结构及部件作用动触点ACB 阅读 J2413 演示电磁继电器使用说明书，回答以下问题1 、请在图上的对应位置写上各部件的中文名称2 、在工作原理叙述中，提到了通电产生磁性，吸下衔铁，这是应用了物理学知识 （填序号） A 、磁化 B 、同名磁极互相排斥 C 、异名磁极互相吸引。3 、演示电磁继电器正常工作时，线圈两端的电压为 ，该演示电磁继电器 （选填“能”或“不能”）用来控制家庭电路中所接用电器的工作。闭合开关 K ，电磁继电器开始工作，衔铁被电磁铁吸引，接通高压工作电路，电动机开始工作，灯泡 L 熄灭 . 当断开开关 K 时，电磁继电器停止工作，灯泡L 发光 .电磁继电器的控制作用电磁继电器的控制作用活动 2 ：学习使用电磁继电器S红灯绿灯1 、连接控制电路2 、连接工作电路工作原理工作原理 利用控制电路开关控制电磁铁的磁性的有无，吸放衔铁带动触点控制工作电路电磁继电器起到开关的作用应用：活动 3 ：安装模拟水位自动报警器电源电源水课堂小结• 电磁继电器的构造• 利用电磁继电器可以实现（ 1 ）远距离操纵 （ 2 ）自动控制（ 3 ）安全报警 ……10. 某同学利用 PTC 电阻设计了一个“过热自动报警电路”：将 PTC 电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过 PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响。请帮他将图中的电路连接完整。 （ PTC ：一种新型半导体陶瓷材料，低于某一温度（居里点温度），其电阻值随温度升高而减小，高于这个温度时，电阻随温度升高而增大） 指示灯警铃如图 PTC 电阻 指示灯 警铃PTC 电阻再看一遍原题作 业1. 请设计一个利用电磁继电器实现自 动控制或报警器的装置，画出它的 原理图，并将其工作原理写下来。2. 课本 P91第 1 题及对应”同步练习与检测”的练习题
