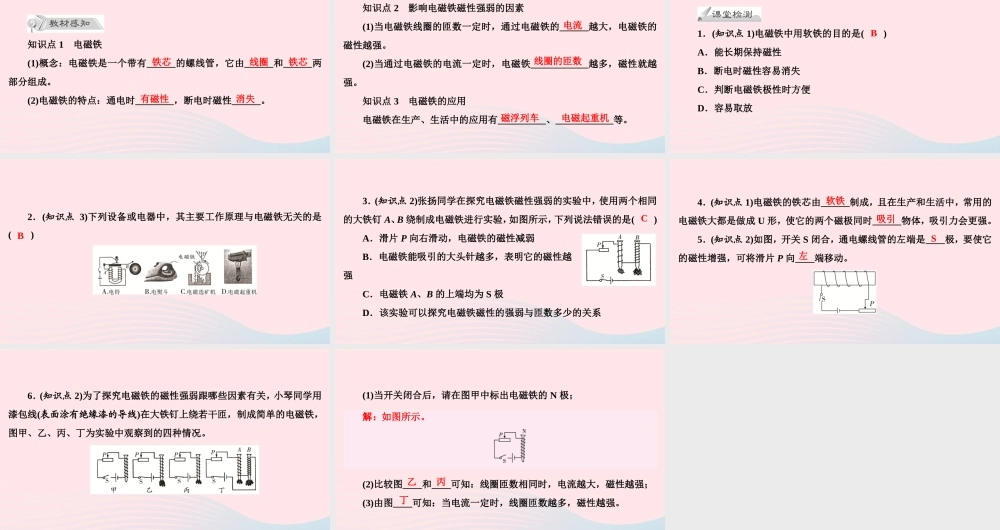

第十六章 电磁铁与自动控制16.3 探究电磁铁的磁性 知识点 1 电磁铁 (1)概念：电磁铁是一个带有______的螺线管，它由______和______两部分组成。 (2)电磁铁的特点：通电时________，断电时磁性______。 铁芯线圈铁芯有磁性消失知识点 2 影响电磁铁磁性强弱的因素 (1)当电磁铁线圈的匝数一定时，通过电磁铁的______越大，电磁铁的磁性越强。 (2)当通过电磁铁的电流一定时，电磁铁____________越多，磁性就越强。 知识点 3 电磁铁的应用 电磁铁在生产、生活中的应用有__________、____________等。 电流线圈的匝数磁浮列车电磁起重机 1．(知识点 1)电磁铁中用软铁的目的是( ) A．能长期保持磁性 B．断电时磁性容易消失 C．判断电磁铁极性时方便 D．容易取放 B2．(知识点 3)下列设备或电器中，其主要工作原理与电磁铁无关的是( ) B3．(知识点 2)张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的大铁钉 A、B 绕制成电磁铁进行实验，如图所示，下列说法错误的是( ) A．滑片 P 向右滑动，电磁铁的磁性减弱 B．电磁铁能吸引的大头针越多，表明它的磁性越 强 C．电磁铁 A、B 的上端均为 S 极 D．该实验可以探究电磁铁磁性的强弱与匝数多少的关系 C4．(知识点 1)电磁铁的铁芯由______制成，且在生产和生活中，常用的电磁铁大都是做成 U 形，使它的两个磁极同时______物体，吸引力会更强。 5．(知识点 2)如图，开关 S 闭合，通电螺线管的左端是____极，要使它的磁性增强，可将滑片 P 向____端移动。 软铁吸引S左6．(知识点 2)为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，图甲、乙、丙、丁为实验中观察到的四种情况。 (1)当开关闭合后，请在图甲中标出电磁铁的 N 极； 解：如图所示。 (2)比较图____和____可知：线圈匝数相同时，电流越大，磁性越强； (3)由图____可知：当电流一定时，线圈匝数越多，磁性越强。 乙丙丁
