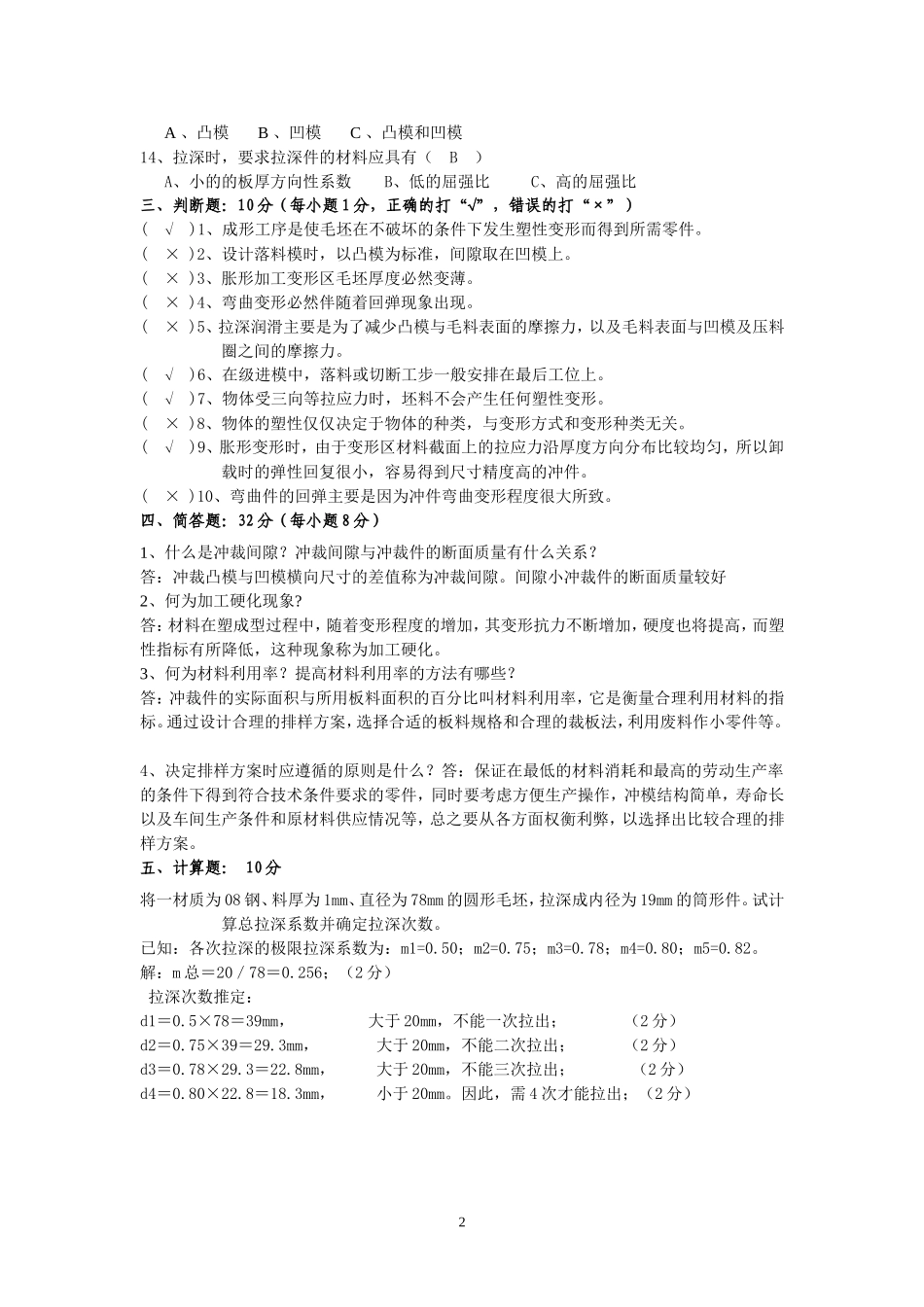

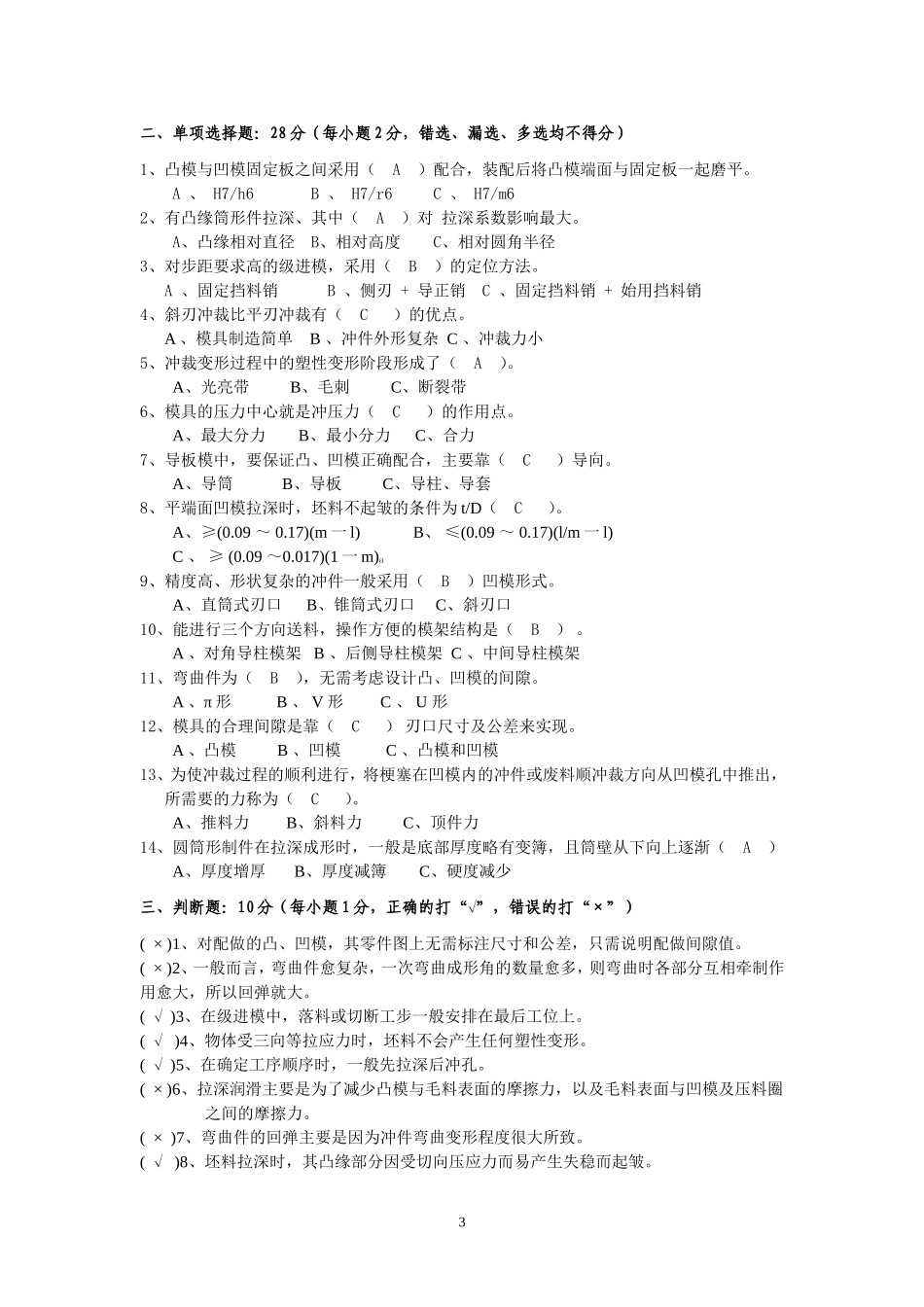

010-2011学年第二学期《冲压工艺与模具设计》期末试卷（A）一、填空题：20分（每空格1分）1、冲裁工序主要包括落料和冲孔。2、宽板弯曲变形属于单向应力状态，拉深变形是三向应力状态。3、弹压卸料板具有压料和卸料的双重作用。4、材料的塑性越好，塑性变形的稳定性越强，许可的最小弯曲半径就越小。5、冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。6、冲裁工件的校平模具主要有平面模和齿形模两种。7、筒形件拉深过程中，凸缘部分的切向压应力使凸缘材料易产生起皱，主要防止措施：采用压料圈和施加大小合适的压料力。8、根据材料的合理利用情况，条料排样法可分为有废料排样、少废料排样和无废料排样。二、单项选择题：28分（每小题2分，错选、漏选、多选均不得分）1、拉深后坯料的径向尺寸（），切向尺寸（A）。A、增大减小B、增大增大C、减小增大2、有凸缘筒形件拉深、其中（A）对拉深系数影响最大。A、凸缘相对直径B、相对高度C、相对圆角半径3、以下工序不属于伸长类变形的是（B）A、内孔翻边B、缩口C、胀形4、圆筒形制件在拉深成形时，一般是底部厚度略有变簿，且筒壁从下向上逐渐（A）A、厚度增厚B、厚度减簿C、硬度减少5、为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为（C）。A、推料力B、斜料力C、顶件力6、点的主应力状态图有（C）种。A、3种B、6种C、9种7、分开加工的凸模、凹模，为了保证凸模与凹模的冲裁间隙，它们的制造公差必须满足的条件是（B）。A、B、C、8、弯曲件为（B），无需考虑设计凸、凹模的间隙。A、π形B、V形C、U形9、为保证弯曲可靠进行，二次弯曲间应采用（B）处理。A、淬火B、回火C、退火10、侧刃与导正销共同使用时，侧刃的长度应（C）步距。A、≥B、≤C、＞11、精度高、形状复杂的冲件一般采用（B）凹模形式。A、直筒式刃口B、锥筒式刃口C、斜刃口12、模具的压力中心就是冲压力（C）的作用点。A、最大分力B、最小分力C、合力13、模具的合理间隙是靠（C）刃口尺寸及公差来实现。1A、凸模B、凹模C、凸模和凹模14、拉深时，要求拉深件的材料应具有（B）A、小的的板厚方向性系数B、低的屈强比C、高的屈强比三、判断题：10分（每小题1分，正确的打“”，错误的打“×”）()1、成形工序是使毛坯在不破坏的条件下发生塑性变形而得到所需零件。(×)2、设计落料模时，以凸模为标准，间隙取在凹模上。(×)3、胀形加工变形区毛坯厚度必然变薄。(×)4、弯曲变形必然伴随着回弹现象出现。(×)5、拉深润滑主要是为了减少凸模与毛料表面的摩擦力，以及毛料表面与凹模及压料圈之间的摩擦力。()6、在级进模中，落料或切断工步一般安排在最后工位上。()7、物体受三向等拉应力时，坯料不会产生任何塑性变形。(×)8、物体的塑性仅仅决定于物体的种类，与变形方式和变形种类无关。()9、胀形变形时，由于变形区材料截面上的拉应力沿厚度方向分布比较均匀，所以卸载时的弹性回复很小，容易得到尺寸精度高的冲件。(×)10、弯曲件的回弹主要是因为冲件弯曲变形程度很大所致。四、简答题：32分（每小题8分）1、什么是冲裁间隙？冲裁间隙与冲裁件的断面质量有什么关系？答：冲裁凸模与凹模横向尺寸的差值称为冲裁间隙。间隙小冲裁件的断面质量较好2、何为加工硬化现象?答：材料在塑成型过程中，随着变形程度的增加，其变形抗力不断增加，硬度也将提高，而塑性指标有所降低，这种现象称为加工硬化。3、何为材料利用率？提高材料利用率的方法有哪些？答：冲裁件的实际面积与所用板料面积的百分比叫材料利用率，它是衡量合理利用材料的指标。通过设计合理的排样方案，选择合适的板料规格和合理的裁板法，利用废料作小零件等。4、决定排样方案时应遵循的原则是什么？答：保证在最低的材料消耗和最高的劳动生产率的条件下得到符合技术条件要求的零件，同时要考虑方便生产操作，冲模结构简单，寿命长以及车间生产条件和原材料供应情况等，总之要从各方面权衡利弊，以选择出比较合理的排样方案。五、计算题：10分将一材质为08钢、料厚为1mm、直径为78mm的圆形毛坯，拉深成内径为19mm的筒形件。试计算总拉...
