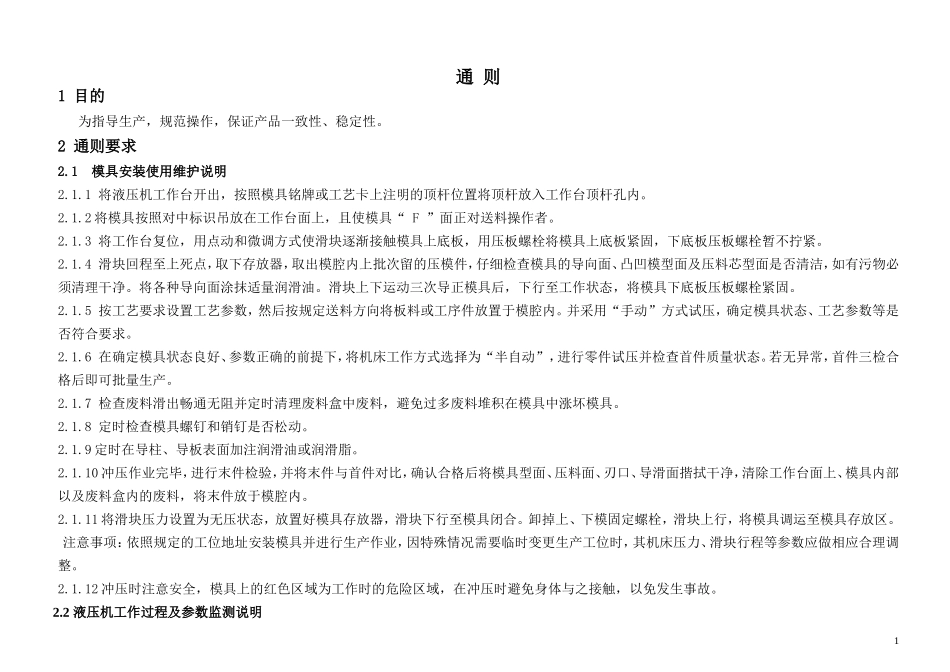

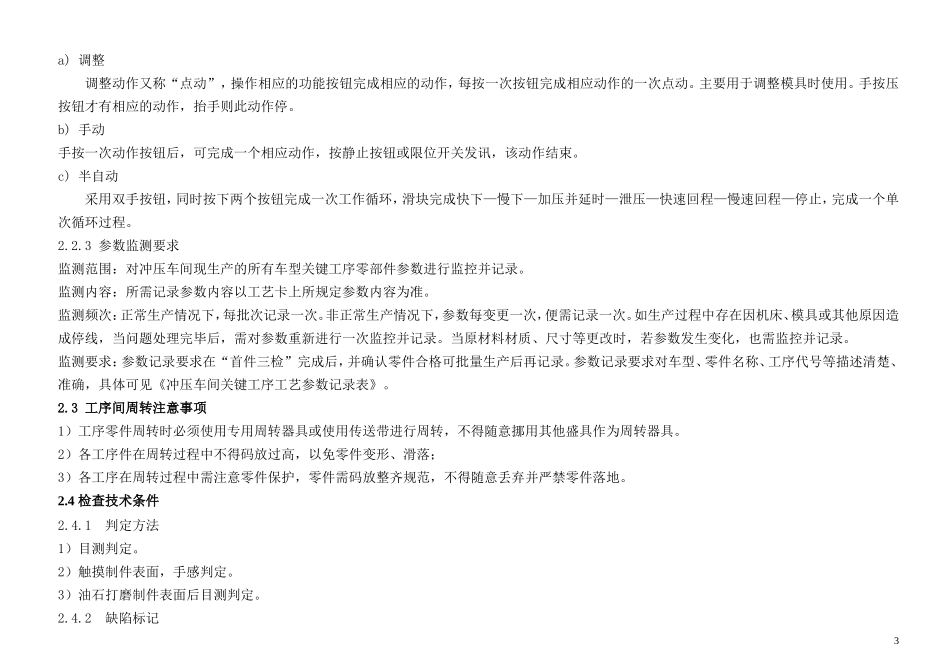

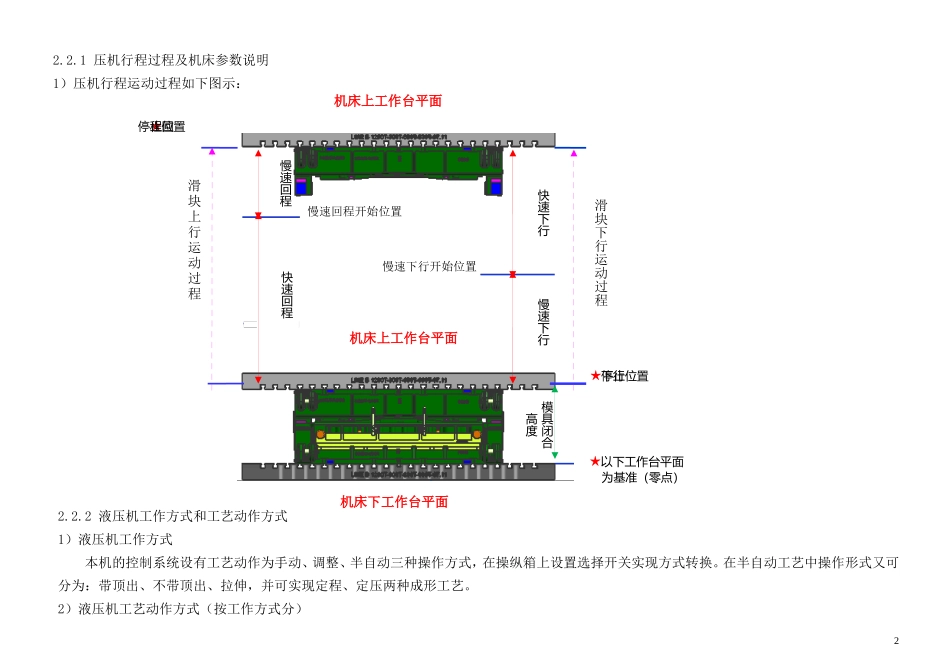

通则1目的为指导生产，规范操作，保证产品一致性、稳定性。2通则要求2.1模具安装使用维护说明2.1.1将液压机工作台开出，按照模具铭牌或工艺卡上注明的顶杆位置将顶杆放入工作台顶杆孔内。2.1.2将模具按照对中标识吊放在工作台面上，且使模具“F”面正对送料操作者。2.1.3将工作台复位，用点动和微调方式使滑块逐渐接触模具上底板，用压板螺栓将模具上底板紧固，下底板压板螺栓暂不拧紧。2.1.4滑块回程至上死点，取下存放器，取出模腔内上批次留的压模件，仔细检查模具的导向面、凸凹模型面及压料芯型面是否清洁，如有污物必须清理干净。将各种导向面涂抹适量润滑油。滑块上下运动三次导正模具后，下行至工作状态，将模具下底板压板螺栓紧固。2.1.5按工艺要求设置工艺参数，然后按规定送料方向将板料或工序件放置于模腔内。并采用“手动”方式试压，确定模具状态、工艺参数等是否符合要求。2.1.6在确定模具状态良好、参数正确的前提下，将机床工作方式选择为“半自动”，进行零件试压并检查首件质量状态。若无异常，首件三检合格后即可批量生产。2.1.7检查废料滑出畅通无阻并定时清理废料盒中废料，避免过多废料堆积在模具中涨坏模具。2.1.8定时检查模具螺钉和销钉是否松动。2.1.9定时在导柱、导板表面加注润滑油或润滑脂。2.1.10冲压作业完毕，进行末件检验，并将末件与首件对比，确认合格后将模具型面、压料面、刃口、导滑面揩拭干净，清除工作台面上、模具内部以及废料盒内的废料，将末件放于模腔内。2.1.11将滑块压力设置为无压状态，放置好模具存放器，滑块下行至模具闭合。卸掉上、下模固定螺栓，滑块上行，将模具调运至模具存放区。注意事项：依照规定的工位地址安装模具并进行生产作业，因特殊情况需要临时变更生产工位时，其机床压力、滑块行程等参数应做相应合理调整。2.1.12冲压时注意安全，模具上的红色区域为工作时的危险区域，在冲压时避免身体与之接触，以免发生事故。2.2液压机工作过程及参数监测说明12.2.1压机行程过程及机床参数说明1）压机行程运动过程如下图示：2.2.2液压机工作方式和工艺动作方式1）液压机工作方式本机的控制系统设有工艺动作为手动、调整、半自动三种操作方式，在操纵箱上设置选择开关实现方式转换。在半自动工艺中操作形式又可分为：带顶出、不带顶出、拉伸，并可实现定程、定压两种成形工艺。2）液压机工艺动作方式（按工作方式分）2机床上工作台平面机床下工作台平面机床上工作台平面滑块上行运动过程慢速下行开始位置模具闭合高度★以下工作台平面为基准（零点）快速下行慢速下行★下行停止位置快速回程慢速回程★回程停止位置滑块下行运动过程慢速回程开始位置a)调整调整动作又称“点动”，操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动。主要用于调整模具时使用。手按压按钮才有相应的动作，抬手则此动作停。b)手动手按一次动作按钮后，可完成一个相应动作，按静止按钮或限位开关发讯，该动作结束。c)半自动采用双手按钮，同时按下两个按钮完成一次工作循环，滑块完成快下—慢下—加压并延时—泄压—快速回程—慢速回程—停止，完成一个单次循环过程。2.2.3参数监测要求监测范围：对冲压车间现生产的所有车型关键工序零部件参数进行监控并记录。监测内容：所需记录参数内容以工艺卡上所规定参数内容为准。监测频次：正常生产情况下，每批次记录一次。非正常生产情况下，参数每变更一次，便需记录一次。如生产过程中存在因机床、模具或其他原因造成停线，当问题处理完毕后，需对参数重新进行一次监控并记录。当原材料材质、尺寸等更改时，若参数发生变化，也需监控并记录。监测要求：参数记录要求在“首件三检”完成后，并确认零件合格可批量生产后再记录。参数记录要求对车型、零件名称、工序代号等描述清楚、准确，具体可见《冲压车间关键工序工艺参数记录表》。2.3工序间周转注意事项1）工序零件周转时必须使用专用周转器具或使用传送带进行周转，不得随意挪用其他盛具作为周转器具。2）各工序件在周转过程中不得码放过高，以免零件变形、滑落；3）各工序在周转过程中需注意零件保护，零件需码放整齐规范，...
