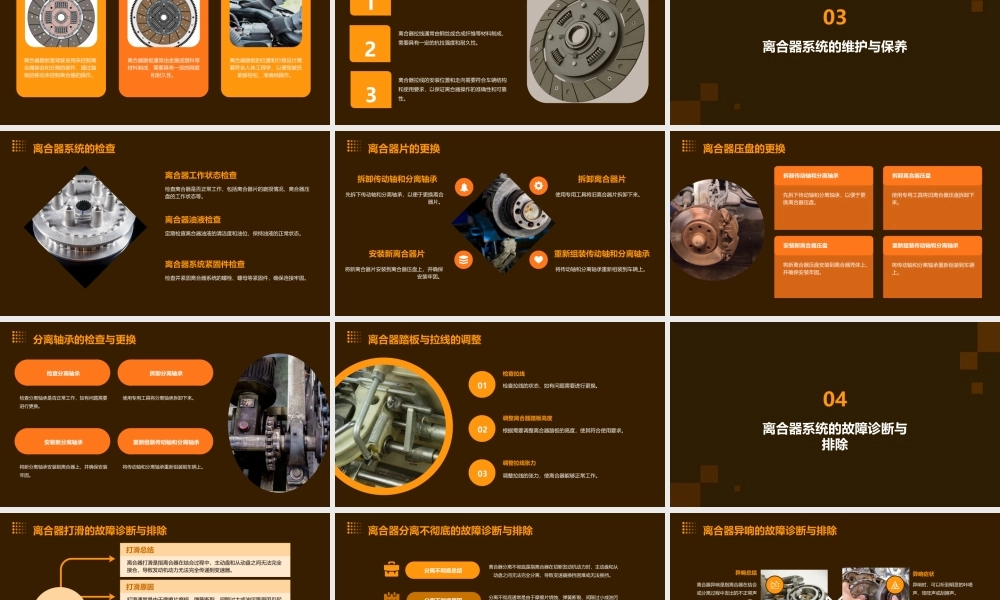

离合器系统资料课件• 离合器系统概述• 离合器系统的组成与部件• 离合器系统的维护与保养• 离合器系统的故障诊断与排除• 离合器系统的应用与发展趋势contents目录01离合器系统概述 离合器的作用与功能实现动力的接合与断开离合器能够根据需要将发动机的动力传递到变速器或断开，实现动力的接合与断开。防止传动系过载当传动系承受的载荷超过其承载能力时，离合器会打滑，从而保护传动系不受损坏。平稳起步和换挡离合器能够使车辆平稳起步，并在换挡时减小齿轮间的冲击。摩擦片式离合器利用摩擦力传递动力，具有结构简单、性能可靠、成本低廉等优点。摩擦片式离合器电磁离合器液力耦合器电磁离合器利用磁场力传递动力，具有快速响应、无噪音等优点，但成本较高。液力耦合器利用液体的动量传递动力，具有自动调节、过载保护等优点，但效率较低。030201离合器的类型与特点离合器的主动部分和从动部分通过摩擦力或磁场力或液体的动量进行连接或断开，从而实现动力的接合与断开。当离合器接合时，发动机的动力通过离合器传递到变速器，驱动车辆行驶；当离合器断开时，发动机的动力被切断，车辆停止行驶。离合器的摩擦片、电磁线圈或液体等元件在工作中会产生磨损或热量，需要定期维护或更换。离合器的工作原理02离合器系统的组成与部件压盘是离合器中的关键部件，通过压紧摩擦片传递扭矩，使发动机的动力得以传递。压盘通常由金属材料制成，具有足够的强度和耐久性，以承受高负荷和高温。压盘的设计和制造精度对离合器的性能有很大影响，需要保证其平整度和摩擦系数。离合器压盘离合器片是直接与发动机和传动系统相接触的部件，负责传递和切断动力。离合器片通常由石棉或合成纤维等材料制成，具有较好的耐磨性和耐高温性能。离合器片的设计和材质对离合器的性能和使用寿命有很大影响，需要选择合适的材料和工艺。离合器片分离轴承是控制离合器接合和分离的关键部件，通过轴承的旋转来控制摩擦片的夹紧和松开。分离轴承通常由耐磨材料制成，具有较长的使用寿命和良好的润滑性能。分离轴承的设计和润滑状况对离合器的操作性能有很大影响，需要定期检查和保养。分离轴承离合器踏板通常由金属或塑料等材料制成，需要具有一定的刚度和耐久性。离合器踏板的位置和行程设计需要符合人体工程学，以便驾驶员能够轻松、准确地操作。离合器踏板是驾驶员用来控制离合器接合和分离的部件，通过踏板的移动来控制离合器的操作。离合器踏板123离合器拉线是连接...
