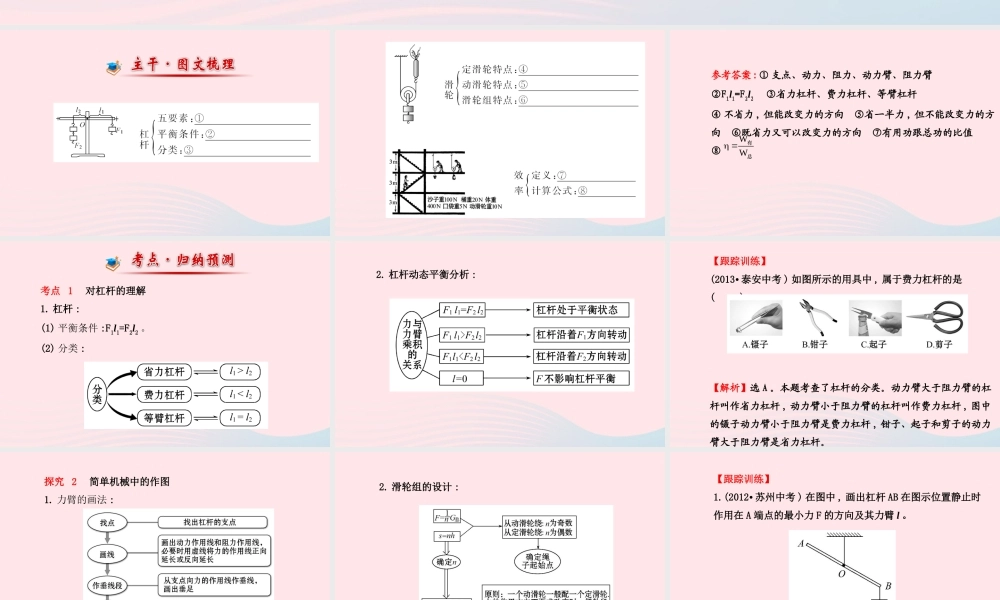

阶段专题复习第十二章参考答案 :① 支点、动力、阻力、动力臂、阻力臂②F1l1=F2l2 ③省力杠杆、费力杠杆、等臂杠杆④ 不省力 , 但能改变力的方向 ⑤省一半力 , 但不能改变力的方向 ⑥既省力又可以改变力的方向 ⑦有用功跟总功的比值 ⑧WW 有总考点 1 对杠杆的理解 1. 杠杆 :(1) 平衡条件 :F1l1=F2l2 。(2) 分类 : 2. 杠杆动态平衡分析 :【跟踪训练】(2013· 泰安中考 ) 如图所示的用具中 , 属于费力杠杆的是( )【解析】选 A 。本题考查了杠杆的分类。动力臂大于阻力臂的杠杆叫作省力杠杆 , 动力臂小于阻力臂的杠杆叫作费力杠杆 , 图中的镊子动力臂小于阻力臂是费力杠杆 , 钳子、起子和剪子的动力臂大于阻力臂是省力杠杆。探究 2 简单机械中的作图 1. 力臂的画法 : 2. 滑轮组的设计 :【跟踪训练】1.(2012· 苏州中考 ) 在图中 , 画出杠杆 AB 在图示位置静止时作用在 A 端点的最小力 F 的方向及其力臂 l 。【解析】本题考查力臂的画法。根据杠杆平衡的条件 , 若要使力 F 最小 , 则需要其力臂最长 , 当力 F 垂直于 AO 时力臂最长 ,此时 F 最小。答案 :2.(2012· 随州中考 ) 小明做“测定滑轮组的机械效率”的实验时 , 用如图所示的滑轮组成滑轮组 , 请用笔画线在图中画出使用该滑轮组时最省力的绕法。【解析】本题考查滑轮组的绕法。对由两个动滑轮和一个定滑轮组成的滑轮组 , 有两种绕法 : 一是绳子先系在定滑轮的固定挂钩上 , 这种绕法滑轮组上的滑轮都使用 , 有四股绳子承担物重 ; 拉力是滑轮组提升物重和动滑轮重总和的四分之一 ; 二是绳子先系在动滑轮的固定挂钩上 , 最后滑轮组只能使用一个动滑轮和一个定滑轮 , 有一个动滑轮没有使用 , 这种绕法只能有三股绳子承担物重 , 拉力是滑轮组提升物重和动滑轮重总和的三分之一 ; 由此可知 , 此滑轮组最省力的绕法是绳子股数最多的第一种 , 即四股绕线的方法。答案 : 如图所示 :考点 3 功、功率、机械效率的综合计算 1. 三者的关系 : 2. 三者的公式关系 :3. 解题步骤 :(1) 认真审题 , 剖析题意 , 确定各物理量之间的关系。(2) 根据已知量和待求量的关系 , 结合相应的公式或物理规律建立关系式。(3) 逐步分析、计算中间的物理量 , 直至导出所求量。【跟踪训练】如图所示是迫击炮供弹车。钢缆绳以大小为 100N 的拉力 F 在10s 内使炮弹匀速升高 2m, ...
