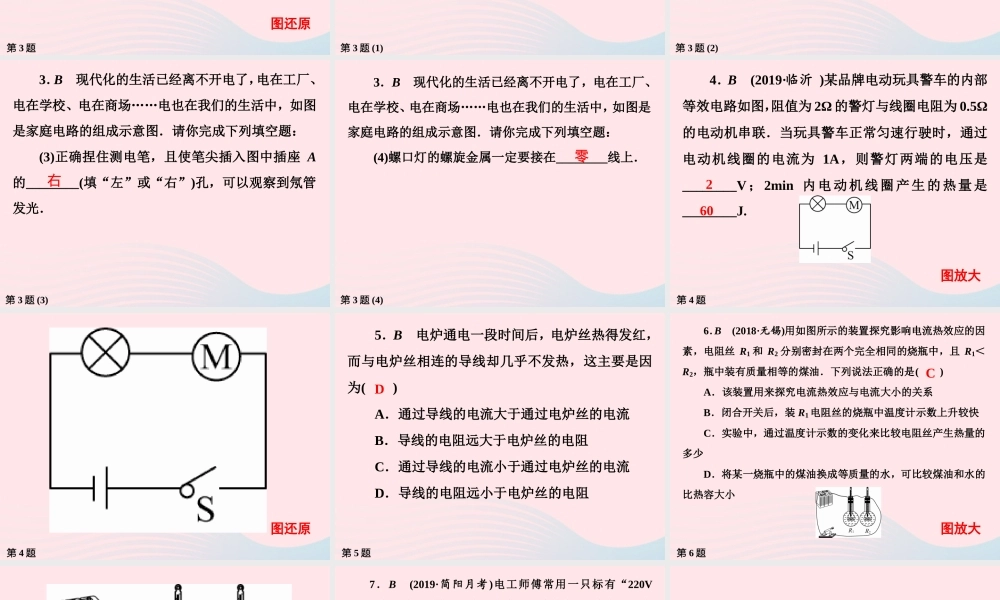

第 1 题2题号 PPT 页码 题号 PPT 页码目录第 2 题3第 3 题 (1)6第 3 题 (2) 7第 3 题 (3) 8第 3 题 (4) 9第 4 题10第 5 题12第 6 题13第 7 题15第 9 题18第 8 题17第 10 题19第 11 题 (1) 20题号 PPT 页码第 13 题 (3) 34第 12 题 (1) 26第 11 题 (2) 22第 12 题 (2) 27第 12 题 (3) 28第 13 题 (1) 31第 13 题 (2) 32第 1 题1．A 电热壶的工作原理是利用了电流的________效应．利用电热壶烧水时，将________能转化为________能，使水烧开．给手机电池充电，是将________能转化为________能． 热 电 内 电 化学 第 2 题2．B 一个电热器接在 3V 的电源上，5min 内产 生 的 热 量 是 90J ， 则 这 个 电 热 器 的 电 阻 是________Ω，通过它的电流是________A．如果通过这个电热器的电流是原来的 2 倍，则 5min 内它产生的热量是________J. 30 0.1 360 第 3 题图放大3．B 现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题： 第 3 题图还原第 3 题 (1)3．B 现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题： (1)图中用电器 B 正常工作时电压是________V. 220 第 3 题 (2)3．B 现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题： (2)人体的安全电压是不高于________V. 36 第 3 题 (3)3．B 现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题： (3)正确捏住测电笔，且使笔尖插入图中插座 A的________(填“左”或“右”)孔，可以观察到氖管发光． 右 第 3 题 (4)3．B 现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题： (4)螺口灯的螺旋金属一定要接在________线上． 零 第 4 题图放大4．B (2019·临沂 )某品牌电动玩具警车的内部等效电路如图，阻值为 2Ω 的警灯与线圈电阻为 0.5Ω的电动机串联．当玩具警车正常匀速行驶时，通过电动机线圈的电流为 1A，...
