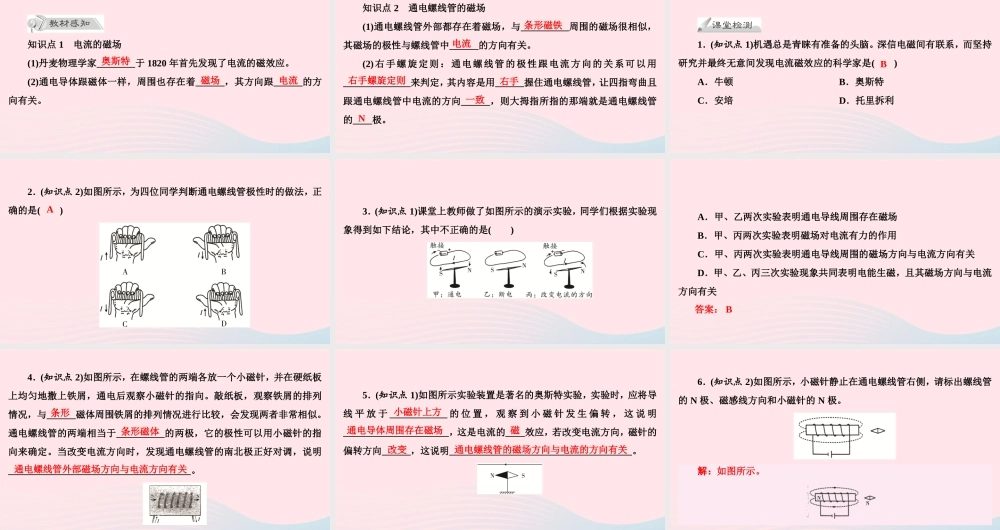

第十六章 电磁铁与自动控制16.2 奥斯特的发现 知识点 1 电流的磁场 (1)丹麦物理学家________于 1820 年首先发现了电流的磁效应。 (2)通电导体跟磁体一样，周围也存在着______，其方向跟______的方向有关。 奥斯特磁场电流知识点 2 通电螺线管的磁场 (1)通电螺线管外部都存在着磁场，与__________周围的磁场很相似，其磁场的极性与螺线管中______的方向有关。 (2)右手螺旋定则：通电螺线管的极性跟电流方向的关系可以用______________来判定，其内容是用______握住通电螺线管，让四指弯曲且跟通电螺线管中电流的方向______，则大拇指所指的那端就是通电螺线管的____极。 条形磁铁电流右手螺旋定则右手一致N 1．(知识点 1)机遇总是青睐有准备的头脑。深信电磁间有联系，而坚持研究并最终无意间发现电流磁效应的科学家是( ) A．牛顿 B．奥斯特 C．安培 D．托里拆利 B2．(知识点 2)如图所示，为四位同学判断通电螺线管极性时的做法，正确的是( ) A3．(知识点 1)课堂上教师做了如图所示的演示实验，同学们根据实验现象得到如下结论，其中不正确的是( ) A．甲、乙两次实验表明通电导线周围存在磁场 B．甲、丙两次实验表明磁场对电流有力的作用 C．甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关 D．甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关 答案： B4．(知识点 2)如图所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒上铁屑，通电后观察小磁针的指向。敲纸板，观察铁屑的排列情况，与______磁体周围铁屑的排列情况进行比较，会发现两者非常相似。通电螺线管的两端相当于__________的两极，它的极性可以用小磁针的指向来确定。当改变电流方向时，发现通电螺线管的南北极正好对调，说明______________________________________。 条形条形磁体通电螺线管外部磁场方向与电流方向有关5．(知识点 1)如图所示实验装置是著名的奥斯特实验，实验时，应将导线 平 放 于 ____________ 的 位 置 ， 观 察 到 小 磁 针 发 生 偏 转 ， 这 说 明______________________，这是电流的____效应，若改变电流方向，磁针的偏转方向______，这说明______________________________________。 小磁针上方通电导体周围存在磁场磁改变通电螺线管的磁场方向与电流的方向有关6．(知识点 2)如图所示，小磁针静止在通电螺线管右侧，请标出螺线管的 N 极、磁感线方向和小磁针的 N 极。 解：如图所示。
