九年级物理全册 155串、并联电路中电流的规律课件 (新版)新人教版 课件VIP免费

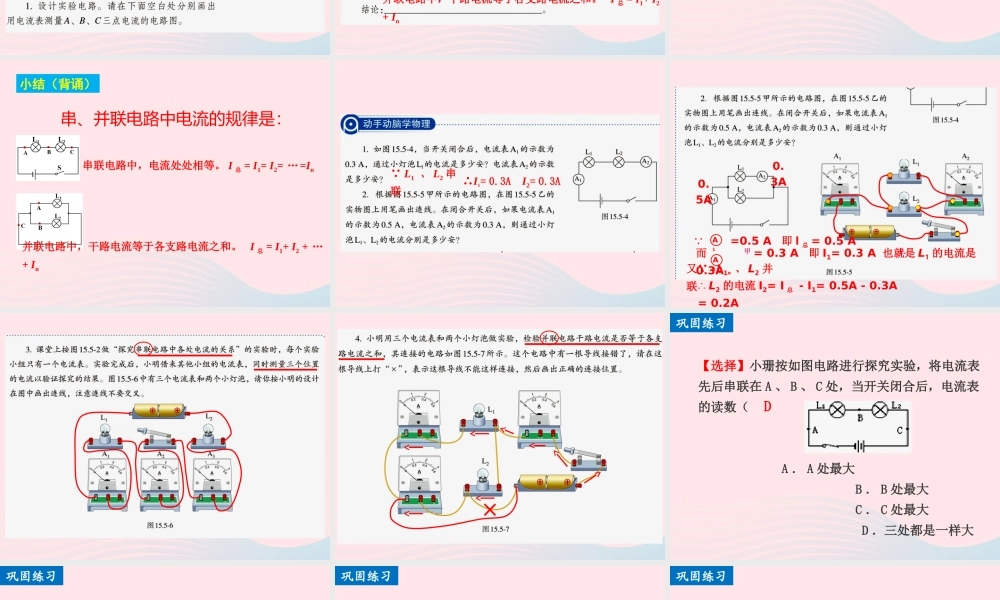

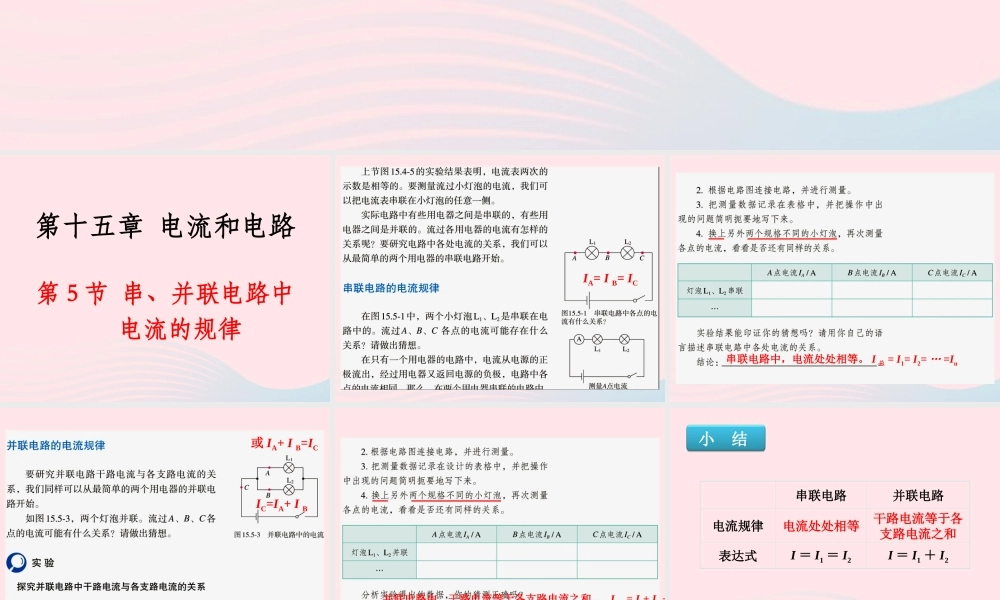

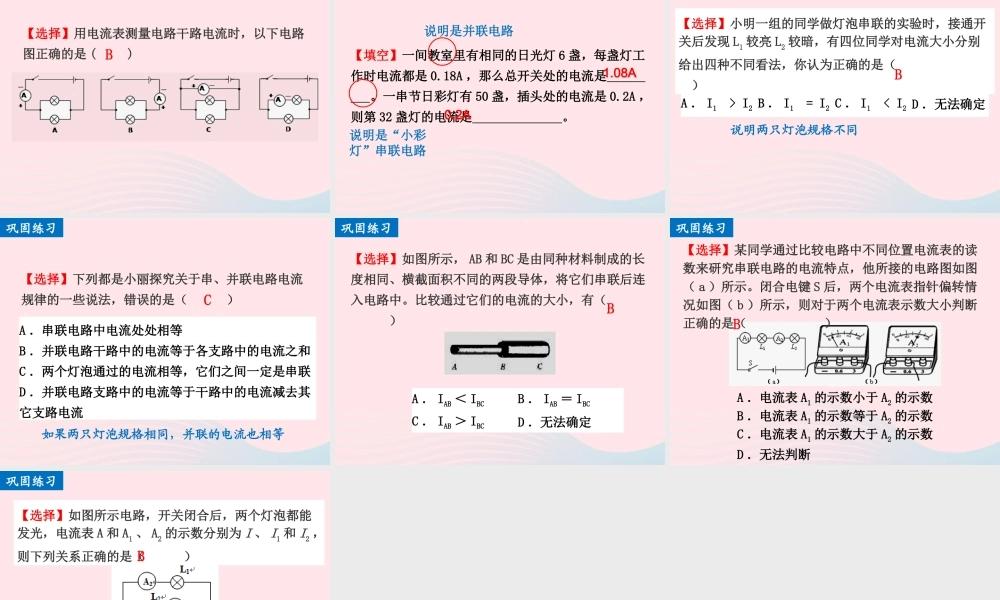

◎ 不为失败找借口，要为成功找方法。◎ 抛弃时间的人，时间也会抛弃他。◎ 淌自己的汗，吃自己的饭，自己的事情自己干，靠天靠地靠祖宗，不算是好汉。朗 读第十五章 电流和电路第 5 节 串、并联电路中 电流的规律IA= I B= IC串联电路中，电流处处相等。 I 总 = I1= I2= … =InIC=IA+ I B或 IA+ I B=IC并联电路中，干路电流等于各支路电流之和。 I 总 = I1+ I2 + … + In串联电路并联电路电流规律电流处处相等干路电流等于各支路电流之和表达式I ＝ I1 ＝ I2I ＝ I1 ＋ I2小 结小结（背诵）串、并联电路中电流的规律是：串联电路中，电流处处相等。 I 总 = I1= I2= … =In并联电路中，干路电流等于各支路电流之和。 I 总 = I1+ I2 + … + In L1 、 L2 串联 ∴I1= 0.3A I2= 0.3A而 = 0.3 A 即 I1= 0.3 A 也就是 L1 的电流是 0.3A 。 =0.5 A 即 I 总 = 0.5 AA1又 L1 、 L2 并联∴ L2 的电流 I2= I 总 - I1= 0.5A - 0.3A = 0.2AA20.5A0.3A ×【选择】小珊按如图电路进行探究实验，将电流表先后串联在 A 、 B 、 C 处，当开关闭合后，电流表的读数（ ） A ． A 处最大 B ． B 处最大 C ． C 处最大 D ．三处都是一样大 D巩固练习巩固练习【选择】用电流表测量电路干路电流时，以下电路图正确的是 ( ) B【填空】一间教室里有相同的日光灯 6 盏，每盏灯工作时电流都是 0.18A ，那么总开关处的电流是 。一串节日彩灯有 50 盏，插头处的电流是 0.2A ，则第 32 盏灯的电流是 。1.08A0.2A说明是并联电路说明是“小彩灯”串联电路巩固练习A ． I1 > I2 B ． I1 = I2 C ． I1 < I2 D ．无法确定【选择】小明一组的同学做灯泡串联的实验时，接通开关后发现 L1 较亮 L2 较暗，有四位同学对电流大小分别给出四种不同看法，你认为正确的是（ ） B说明两只灯泡规格不同巩固练习A ．串联电路中电流处处相等B ．并联电路干路中的电流等于各支路中的电流之和C ．两个灯泡通过的电流相等，它们之间一定是串联D ．并联电路支路中的电流等于干路中的电流减去其它支路电流【选择】下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是（ ） C如果两只灯泡规格相同，并联的电流也相等巩固练习【选择】如图所示， AB 和 BC 是由同种材料制成的长度相同、横截面积不同的两...
