九年级物理下册 153电热器课件 苏科版 课件VIP专享VIP免费

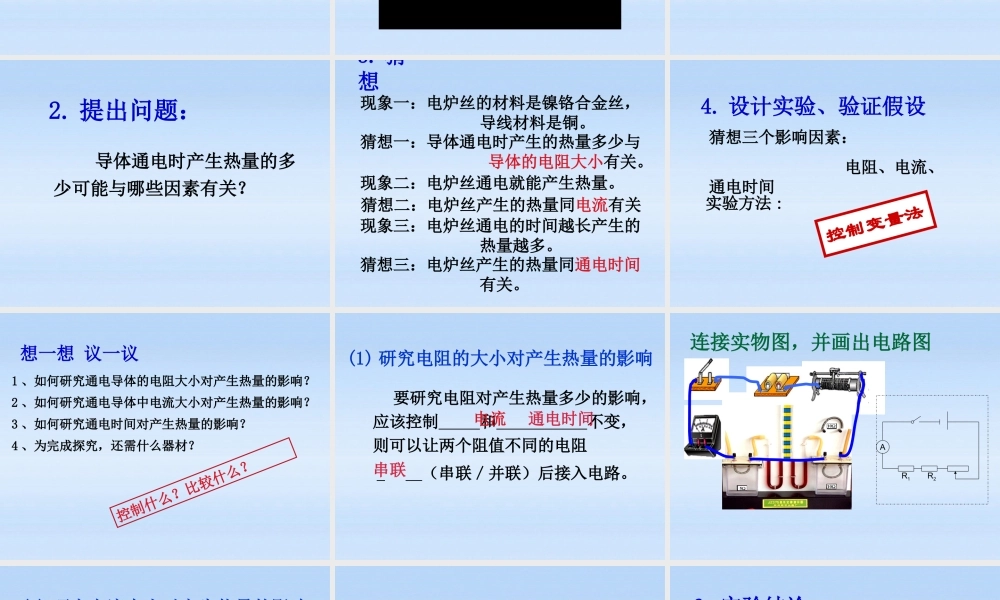

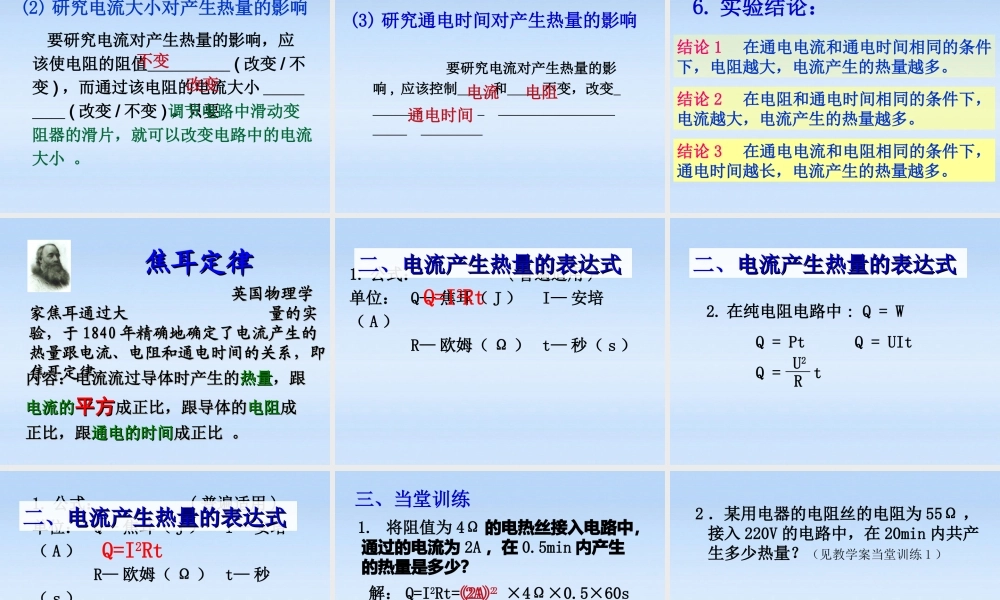

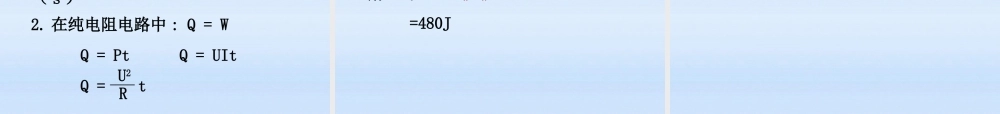

学习无止境 , 探索无极限 .愿同学们扬起理想的帆 ,大胆探索 , 敢于创新 , 勇攀科学高峰 ! ---- 老师寄语§15.3 §15.3 电热器 电流的热效电热器 电流的热效应应 一、课前预习1 ．电流的热效应：电流通过导体时，导体 的现象。2 ．生活中利用电流热效应常用用电器有 、 、 。这类装置利用 做功将 转化 的装置。3 ．焦耳定律的内容：电流通过导体产生的热量 与 成正比，与导体本身的 成正比，与 成正比。写成公式为 。 Q 的单位为 ，电流、电阻、时间的单位分别为 、 、 。 电流内能饮水机电暖气电热油汀“ 热得快”电炉电热器电热器 :: 利用电流做功将电能转换为内能的装利用电流做功将电能转换为内能的装置置电热器一般主要由电阻构成电热器一般主要由电阻构成 电热毯一、电热器1. 利用电流的热效应工作的装置。2. 电流通过导体时，导体发热的现象 叫做电流的热效应。 3. 发热体是由熔点高、电阻率大的材 料做成的。 电炉接入电路中时，电炉和电线中流过相同的电流，为什么电炉丝热得发红，而导线几乎不发热 ? 1. 发现问题：2. 提出问题： 导体通电时产生热量的多少可能与哪些因素有关？现象一：电炉丝的材料是镍铬合金丝， 导线材料是铜。猜想二：电炉丝产生的热量同电流有关猜想三：电炉丝产生的热量同通电时间 有关。现象二：电炉丝通电就能产生热量。现象三：电炉丝通电的时间越长产生的 热量越多。猜想一：导体通电时产生的热量多少与 导体的电阻大小有关。3. 猜想实验方法 :控制变量法4. 设计实验、验证假设猜想三个影响因素： 电阻、电流、通电时间 想一想 议一议1 、如何研究通电导体的电阻大小对产生热量的影响？2 、如何研究通电导体中电流大小对产生热量的影响？3 、如何研究通电时间对产生热量的影响？4 、为完成探究，还需什么器材？控制什么？比较什么？ 要研究电阻对产生热量多少的影响，应该控制 和 不变，则可以让两个阻值不同的电阻 （串联／并联）后接入电路。电流通电时间串联(1) 研究电阻的大小对产生热量的影响连接实物图，并画出电路图AR1R2(2) 研究电流大小对产生热量的影响 要研究电流对产生热量的影响，应该使电阻的阻值 ( 改变 / 不变 ) ，而通过该电阻的电流大小 ( 改变 / 不变 ) 。只要不变改变 调节电路中滑动变阻器的滑片，就可以改变电路中的电流大小 。(3) 研究通电时间对产生热量的影响 要研究电流对产生热量的影...
