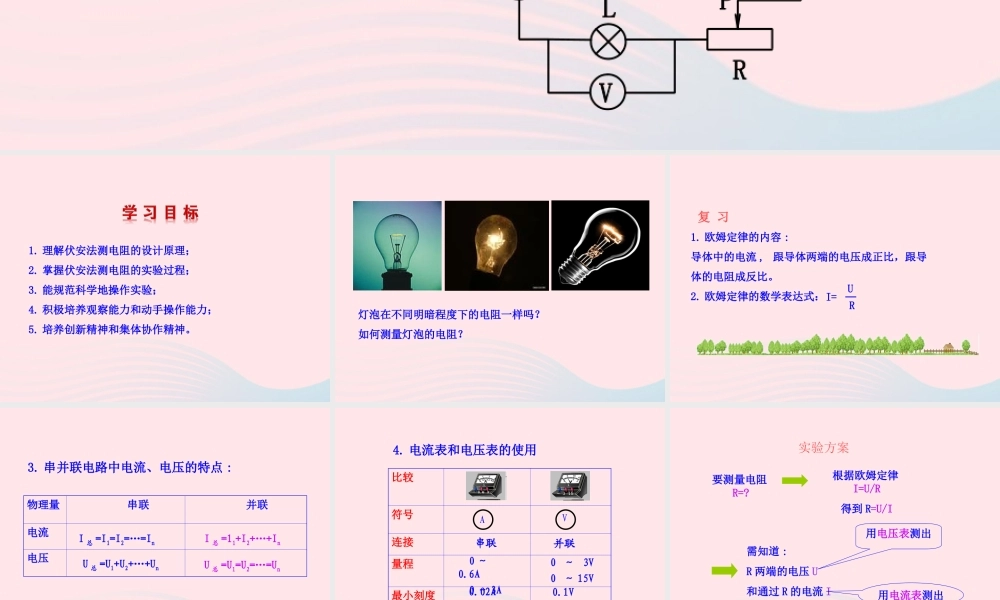

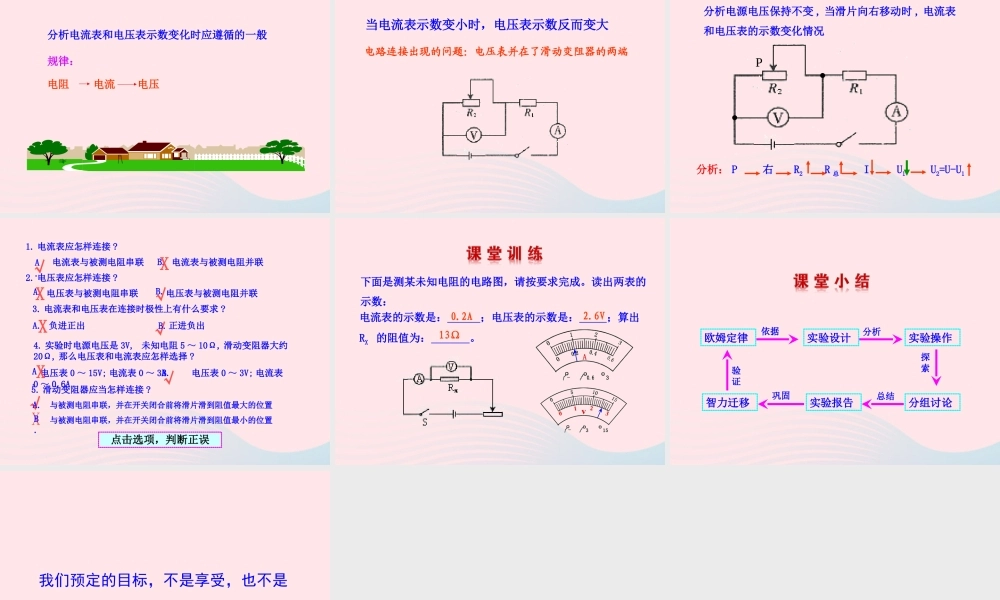

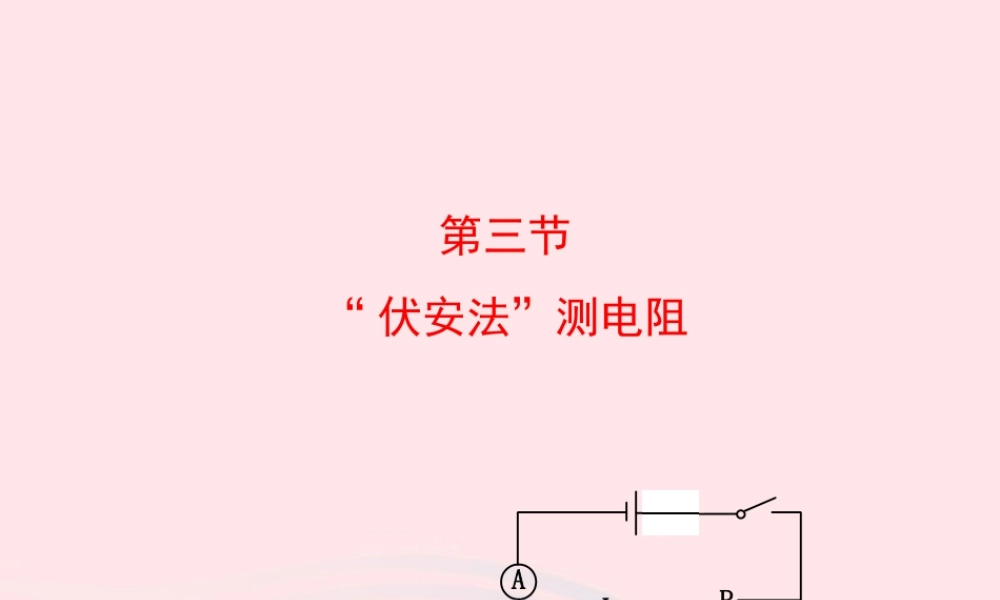

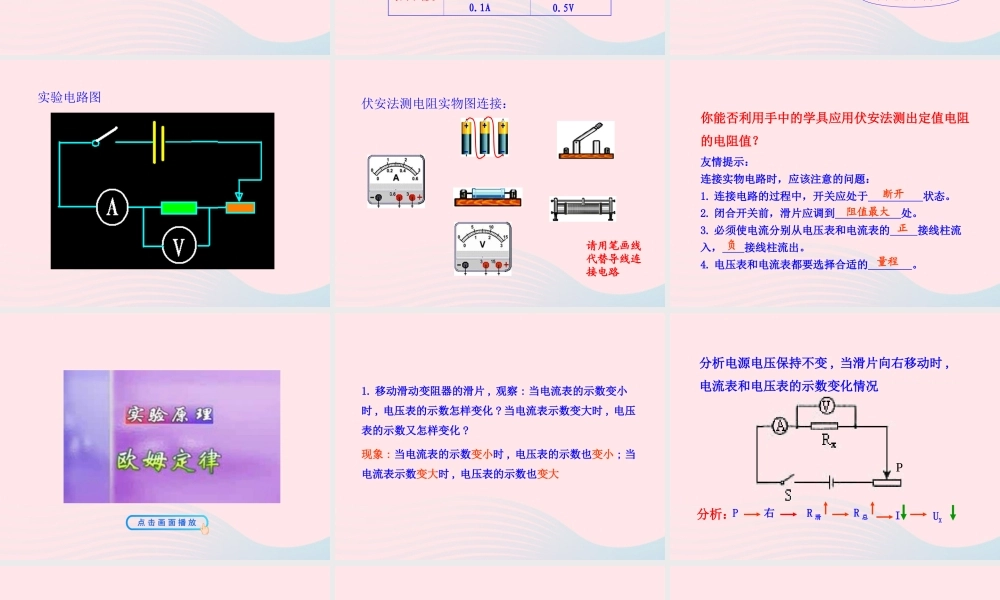

第三节“ 伏安法”测电阻AVLPR1. 理解伏安法测电阻的设计原理；2. 掌握伏安法测电阻的实验过程；3. 能规范科学地操作实验；4. 积极培养观察能力和动手操作能力；5. 培养创新精神和集体协作精神。灯泡在不同明暗程度下的电阻一样吗？如何测量灯泡的电阻？复 习1. 欧姆定律的内容 :导体中的电流 , 跟导体两端的电压成正比，跟导体的电阻成反比。2. 欧姆定律的数学表达式：I=UR物理量 串联 并联电流电压3. 串并联电路中电流、电压的特点 :I 总 =I1=I2=…=InI 总 =11+I2+…+InU 总 =U1+U2+…+UnU 总 =U1=U2=…=Un比较符号连接 量程 最小刻度 4. 电流表和电压表的使用AV串联并联 0 ～0.6A 0 ～ 3A 0 ～ 3V 0 ～ 15V 0.02A 0.1A 0.1V 0.5V 实验方案根据欧姆定律I=U/R得到 R=U/I需知道 :R 两端的电压 U和通过 R 的电流 I用电压表测出用电流表测出要测量电阻R=?实验电路图伏安法测电阻实物图连接：请用笔画线代替导线连接电路你能否利用手中的学具应用伏安法测出定值电阻的电阻值？友情提示：连接实物电路时，应该注意的问题：1. 连接电路的过程中，开关应处于 状态。2. 闭合开关前，滑片应调到 处。3. 必须使电流分别从电压表和电流表的 接线柱流入， 接线柱流出。4. 电压表和电流表都要选择合适的 。断开阻值最大正负量程1. 移动滑动变阻器的滑片 , 观察 : 当电流表的示数变小时 , 电压表的示数怎样变化 ? 当电流表示数变大时 , 电压表的示数又怎样变化 ?现象 : 当电流表的示数变小时 , 电压表的示数也变小 ; 当电流表示数变大时 , 电压表的示数也变大P右R 滑R 总IUX分析电源电压保持不变 , 当滑片向右移动时 ,电流表和电压表的示数变化情况P分析：分析电流表和电压表示数变化时应遵循的一般规律：电阻电流电压当电流表示数变小时，电压表示数反而变大电路连接出现的问题：电压表并在了滑动变阻器的两端 R2 R 总 I U1 U2=U-U1分析： P右分析电源电压保持不变 , 当滑片向右移动时 , 电流表和电压表的示数变化情况PX1. 电流表应怎样连接 ? 电流表与被测电阻串联 电流表与被测电阻并联2. 电压表应怎样连接 ? 电压表与被测电阻串联 电压表与被测电阻并联√√5. 滑动变阻器应当怎样连接 ? 与被测电阻串联，并在开关闭合前将滑片滑到阻值最大的位置 与被测电阻串联，并在开关闭合前将滑片滑到阻值最小的位置√ 3. 电流表和电压表在连接时极性...
