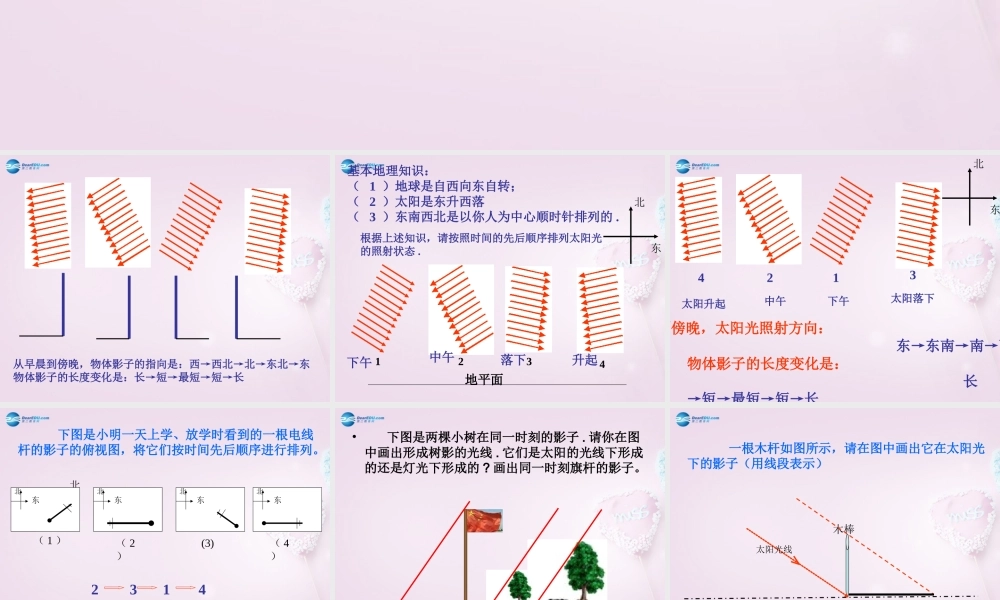

第四章 视图与投影从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东物体影子的长度变化是：长→短→最短→短→长基本地理知识：（ 1 ）地球是自西向东自转；（ 2 ）太阳是东升西落（ 3 ）东南西北是以你人为中心顺时针排列的
北东地平面1234根据上述知识，请按照时间的先后顺序排列太阳光的照射状态
升起落下中午下午太阳升起中午下午太阳落下北东从早晨到傍晚，太阳光照射方向： 东→东南→南→西南→西4213物体影子的长度变化是： 长→短→最短→短→长 下图是小明一天上学、放学时看到的一根电线杆的影子的俯视图，将它们按时间先后顺序进行排列
0北东北东北东北东北（ 1 ）（ 2）(3)（ 4）1234• 下图是两棵小树在同一时刻的影子
请你在图中画出形成树影的光线
它们是太阳的光线下形成的还是灯光下形成的
画出同一时刻旗杆的影子

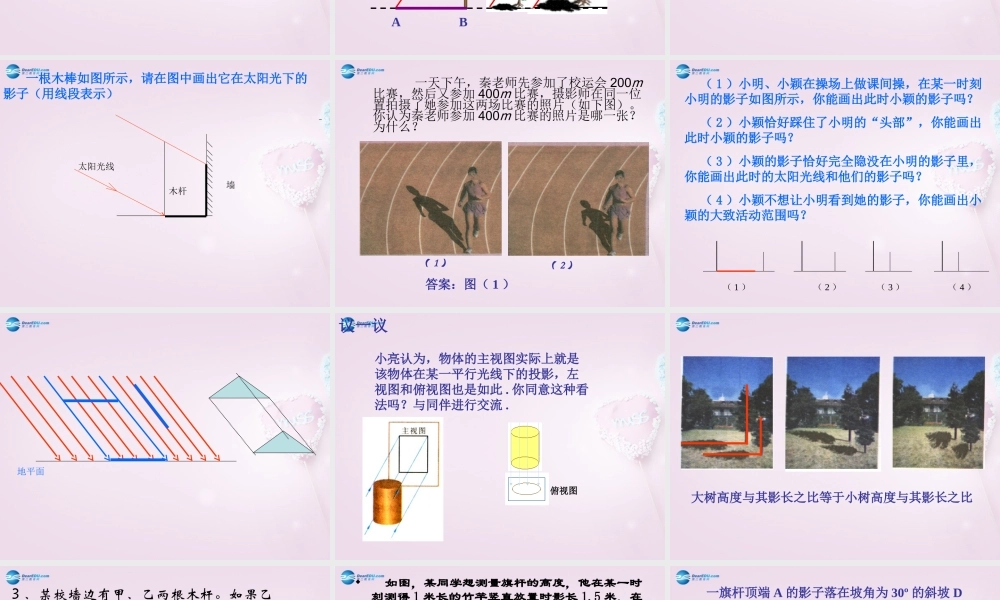

AB 一根木杆如图所示，请在图中画出它在太阳光下的影子（用线段表示）木棒太阳光线 一根木棒如图所示，请在图中画出它在太阳光下的影子（用线段表示）木杆太阳光线墙 一天下午，秦老师先参加了校运会 200m比赛，然后又参加 400m 比赛，摄影师在同一位置拍摄了她参加这两场比赛的照片（如下图）
你认为秦老师参加 400m 比赛的照片是哪一张
（ 1 ）（ 2 ）答案：图（ 1 ） （ 1 ）小明、小颖在操场上做课间操，在某一时刻小明的影子如图所示，你能画出此时小颖的影子吗
（ 2 ）小颖恰好踩住了小明的“头部”，你能画出此时小颖的影子吗
（ 3 ）小颖的影子恰好完全隐没在小明的影子里，你能画出此时的太阳光线和他们的影子吗
（ 4 ）小颖不想让小明看到她的影子，你能画出小颖的大致活动范围吗
（ 1 ）（ 2 ）（ 3 ）（ 4 ）地平面议一议小亮认为，物体的主视图实际上就是该物体在某一平行光线下的投影，左视图和俯视图也是如此
