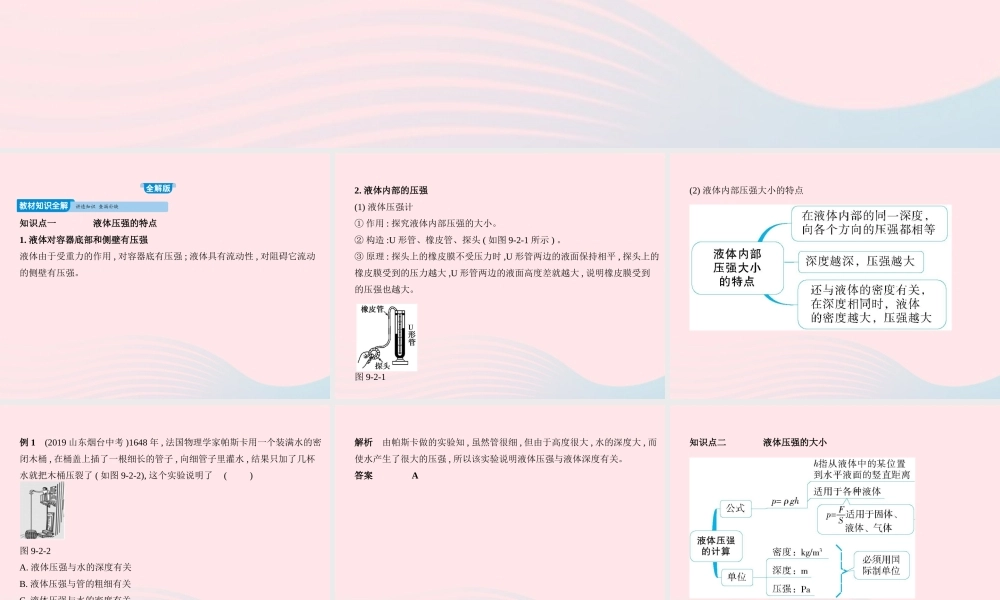

第九章 压强知识点一 液体压强的特点1. 液体对容器底部和侧壁有压强液体由于受重力的作用 , 对容器底有压强 ; 液体具有流动性 , 对阻碍它流动的侧壁有压强。2. 液体内部的压强(1) 液体压强计① 作用 : 探究液体内部压强的大小。② 构造 :U 形管、橡皮管、探头 ( 如图 9-2-1 所示 ) 。③ 原理 : 探头上的橡皮膜不受压力时 ,U 形管两边的液面保持相平 , 探头上的橡皮膜受到的压力越大 ,U 形管两边的液面高度差就越大 , 说明橡皮膜受到的压强也越大。 图 9-2-1(2) 液体内部压强大小的特点 例 1 (2019 山东烟台中考 )1648 年 , 法国物理学家帕斯卡用一个装满水的密闭木桶 , 在桶盖上插了一根细长的管子 , 向细管子里灌水 , 结果只加了几杯水就把木桶压裂了 ( 如图 9-2-2), 这个实验说明了 ( ) 图 9-2-2A. 液体压强与水的深度有关B. 液体压强与管的粗细有关C. 液体压强与水的密度有关D. 液体压强与水的质量有关解析 由帕斯卡做的实验知 , 虽然管很细 , 但由于高度很大 , 水的深度大 , 而使水产生了很大的压强 , 所以该实验说明液体压强与液体深度有关。答案 A知识点二 液体压强的大小 例 2 (2017 四川宜宾长宁联考 ) 如图 9-2-3 所示 , 放置在水平桌面上的容器中装有适量的水。塞子 A 受到由水产生的水平向右的压强为 ( ) 图 9-2-3A.ρ 水 g(h1+h2+h3) B.ρ 水 g(h1-h2-h3)C.ρ 水 g(h1+h2-h3) D.ρ 水 g(h1-h2+h3)解析 深度是指从液体中的某位置到水平液面的竖直距离 , 对照图可知塞子 A 所处的深度为 h=h1-(h3-h2)=h1+h2-h3, 所以受到水产生的压强 p=ρ 水 gh=ρ 水 g(h1+h2-h3) 。答案 C知识点三 连通器1. 概念 : 上端开口、下端连通的容器叫做连通器。2. 特点 : 连通器里装的是相同的液体 , 当液体不流动时 , 连通器各部分中的液面高度总是相同的。例 3 如图 9-2-4 所示 , 甲、乙两容器间有一斜管相连 , 管中间有一阀门 K,两容器内都装有水 , 且水面相平。当阀门 K 打开后 , 图中 A 点压强 pA 与 B 点压强pB 比较 pA pB( 选填“ >” 、“ =” 或“ <”), 管中的水将 ( 选填“流动”或“不流动” ), 此时 , 该装置相当于一个 ( 填写物理专用名称 ) 。 图 9-2-4解析 由图可知 :A 点的深度小于 B 点的深度 , 因为两容器内都装有水 , 所以根据 p=ρgh 可知 :...
