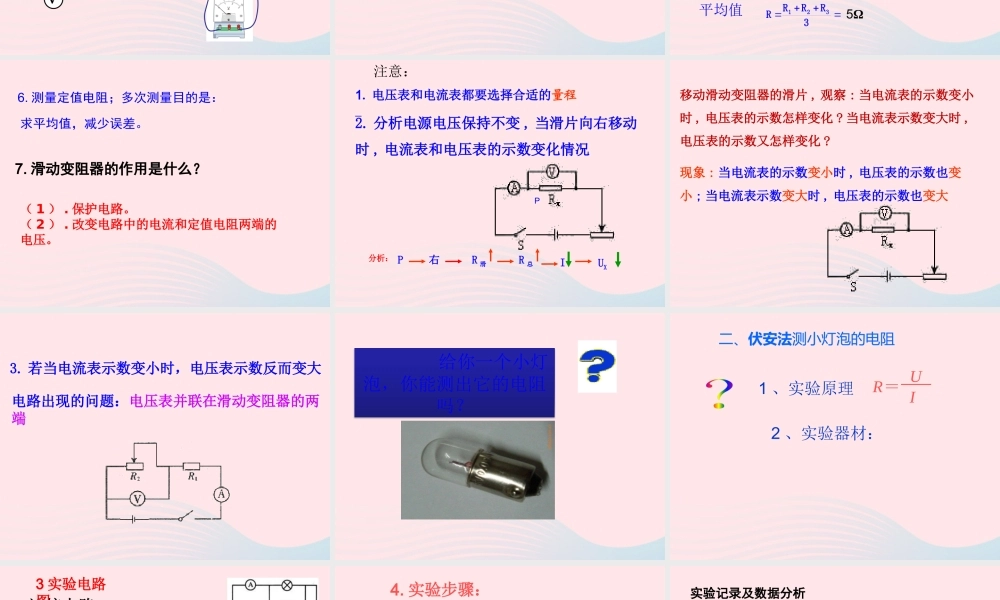

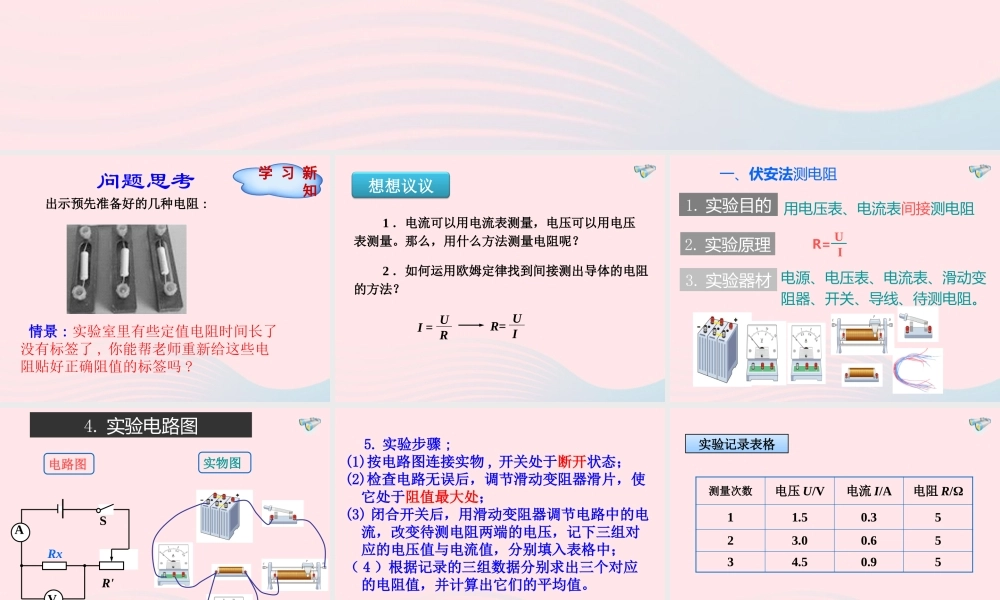

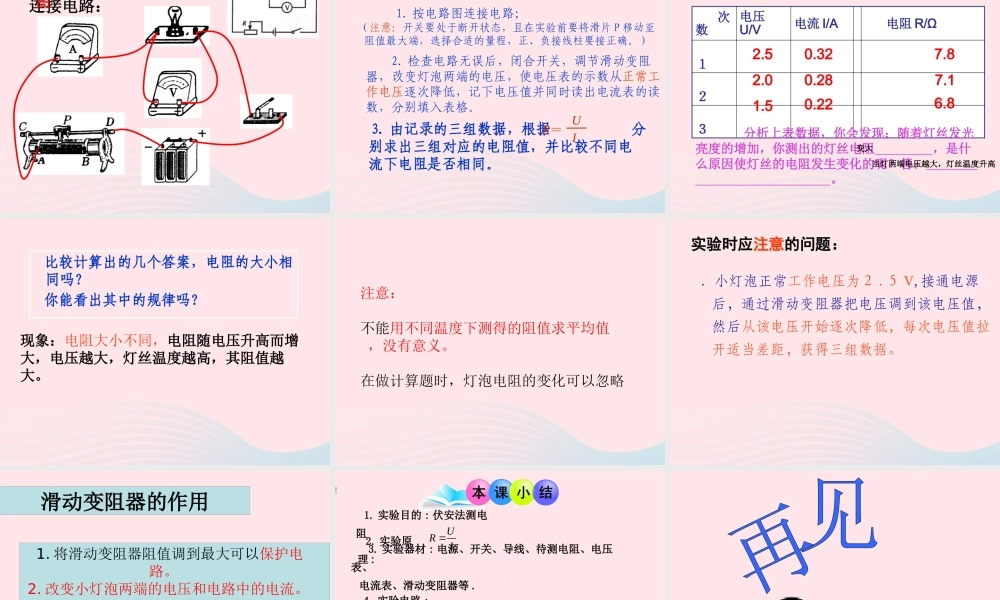

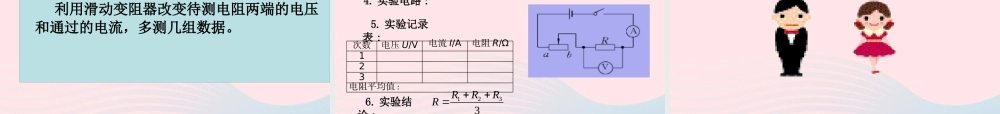

第十七章 欧姆定律第 3 节 电阻的测量 问题思考出示预先准备好的几种电阻 :情景 : 实验室里有些定值电阻时间长了没有标签了 , 你能帮老师重新给这些电阻贴好正确阻值的标签吗 ?学 习 新 知 1 ．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？ 2 ．如何运用欧姆定律找到间接测出导体的电阻的方法？想想议议I = URR= UI用电压表、电流表间接测电阻 电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。2. 实验原理3. 实验器材R= U I一、伏安法测电阻1. 实验目的AVRxR'S电路图 实物图 4. 实验电路图 5. 实验步骤 ;(1)按电路图连接实物 , 开关处于断开状态；(2)检查电路无误后，调节滑动变阻器滑片，使它处于阻值最大处；(3) 闭合开关后，用滑动变阻器调节电路中的电流，改变待测电阻两端的电压，记下三组对应的电压值与电流值，分别填入表格中；（ 4 ）根据记录的三组数据分别求出三个对应的电阻值，并计算出它们的平均值。测量次数电压 U/V电流 I/A电阻 R/Ω11.50.3523.00.6534.50.95实验记录表格123RRRR3平均值5Ω7. 滑动变阻器的作用是什么？（ 1 ） . 保护电路。（ 2 ） . 改变电路中的电流和定值电阻两端的电压。6. 测量定值电阻；多次测量目的是：求平均值，减少误差。P右R 滑R 总IUX2. 分析电源电压保持不变 , 当滑片向右移动时 , 电流表和电压表的示数变化情况P分析：注意：1. 电压表和电流表都要选择合适的量程 移动滑动变阻器的滑片 , 观察 : 当电流表的示数变小时 , 电压表的示数怎样变化 ? 当电流表示数变大时 ,电压表的示数又怎样变化 ?现象 : 当电流表的示数变小时 , 电压表的示数也变小 ; 当电流表示数变大时 , 电压表的示数也变大3. 若当电流表示数变小时，电压表示数反而变大电路出现的问题：电压表并联在滑动变阻器的两端 给你一个小灯泡，你能测出它的电阻吗？RIU ＝1 、实验原理2 、实验器材：二、伏安法测小灯泡的电阻连接电路：3 实验电路图 3. 由记录的三组数据，根据 分别求出三组对应的电阻值，并比较不同电流下电阻是否相同。 1. 按电路图连接电路；（注意：开关要处于断开状态，且在实验前要将滑片 P 移动至阻值最大端，选择合适的量程，正、负接线柱要接正确。）4. 实验步骤： 2. 检查电路无误后，闭合开关，调节滑动变阻器，改变灯泡两端的电压，使电压表的示数从正常工作电...
