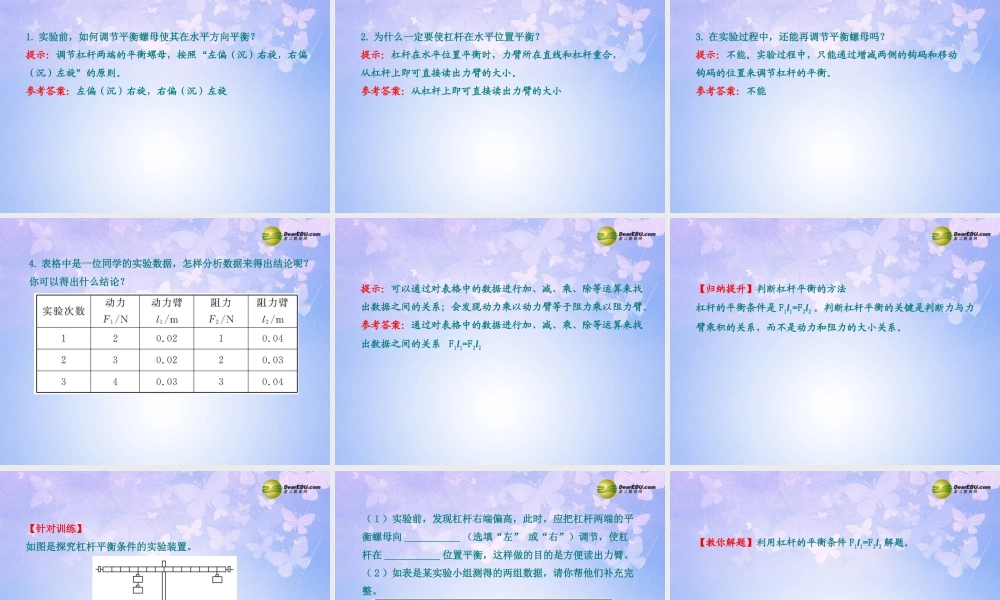

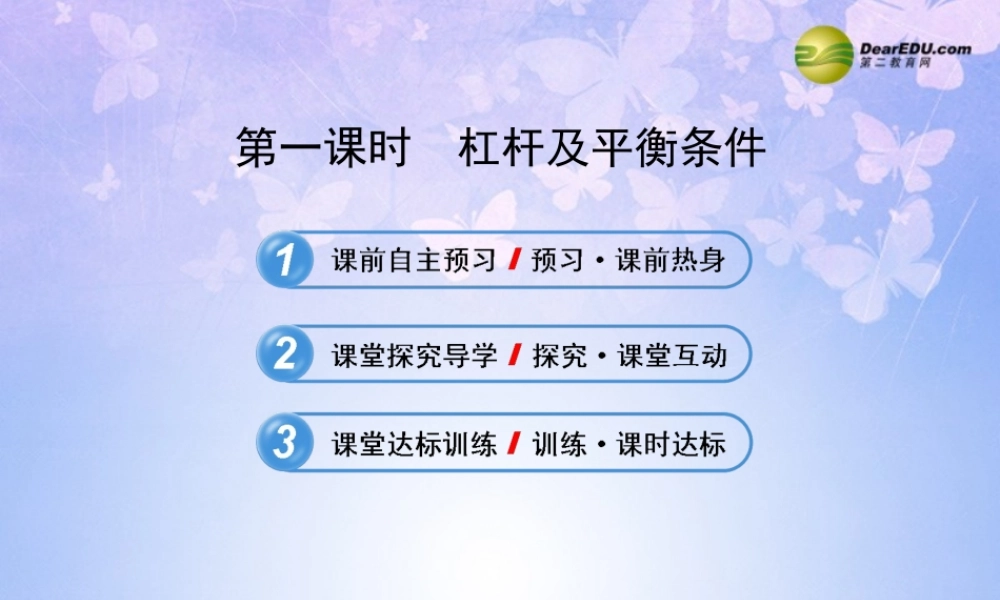

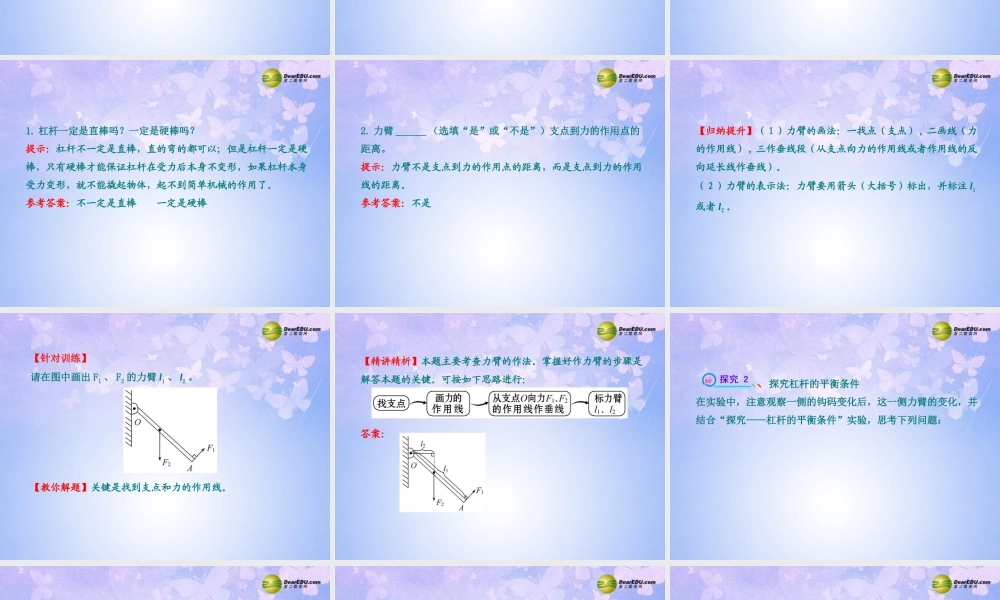

第一课时 杠杆及平衡条件一、杠杆1. 定义在 _________ 下能绕着 _______ 转动的硬棒。力的作用固定点2. 五要素（ 1 ）支点：杠杆绕着转动的点，如图中 __ 。（ 2 ）动力：使杠杆转动的力，如图中 __ 。（ 3 ）阻力： _____ 杠杆转动的力，如图中 __ 。（ 4 ）动力臂： _________________ 的距离，如图中 l1 。（ 5 ）阻力臂： _________________ 的距离，如图中 l2 。 OF1F2阻碍支点到动力作用线支点到阻力作用线【名师点拨】杠杆的动力作用线不能通过支点，否则动力臂为零，动力乘以动力臂等于零，动力无意义。 二、杠杆的平衡条件1. 平衡状态杠杆在 ___________ 共同作用下处于 _____ 状态或绕支点匀速转动状态。2. 内容___________________________ 。3. 公式__________ 。 动力和阻力静止动力 × 动力臂＝阻力 × 阻力臂F1l1=F2l2 杠杆观察用棒撬石头、跷跷板、压水井图中力和力臂的位置，并分析这几种杠杆，思考以下问题：1. 杠杆一定是直棒吗？一定是硬棒吗？提示：杠杆不一定是直棒，直的弯的都可以；但是杠杆一定是硬棒，只有硬棒才能保证杠杆在受力后本身不变形，如果杠杆本身受力变形，就不能撬起物体，起不到简单机械的作用了。参考答案：不一定是直棒 一定是硬棒2. 力臂 ______ （选填“是”或“不是”）支点到力的作用点的距离。提示：力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。参考答案：不是【归纳提升】（ 1 ）力臂的画法：一找点（支点） , 二画线（力的作用线） , 三作垂线段（从支点向力的作用线或者作用线的反向延长线作垂线）。（ 2 ）力臂的表示法：力臂要用箭头（大括号）标出，并标注 l1或者 l2 。 【针对训练】请在图中画出 F1 、 F2 的力臂 l1 、 l2 。【教你解题】关键是找到支点和力的作用线。【精讲精析】本题主要考查力臂的作法。掌握好作力臂的步骤是解答本题的关键。可按如下思路进行：答案： 探究杠杆的平衡条件在实验中，注意观察一侧的钩码变化后，这一侧力臂的变化，并结合“探究——杠杆的平衡条件”实验，思考下列问题：1. 实验前，如何调节平衡螺母使其在水平方向平衡？提示：调节杠杆两端的平衡螺母，按照“左偏（沉）右旋，右偏（沉）左旋”的原则。参考答案：左偏（沉）右旋，右偏（沉）左旋2. 为什么一定要使杠杆在水平位置平衡？提示：杠杆在水平位置平衡时，力臂所在直线和杠杆重合，从杠杆上即...
