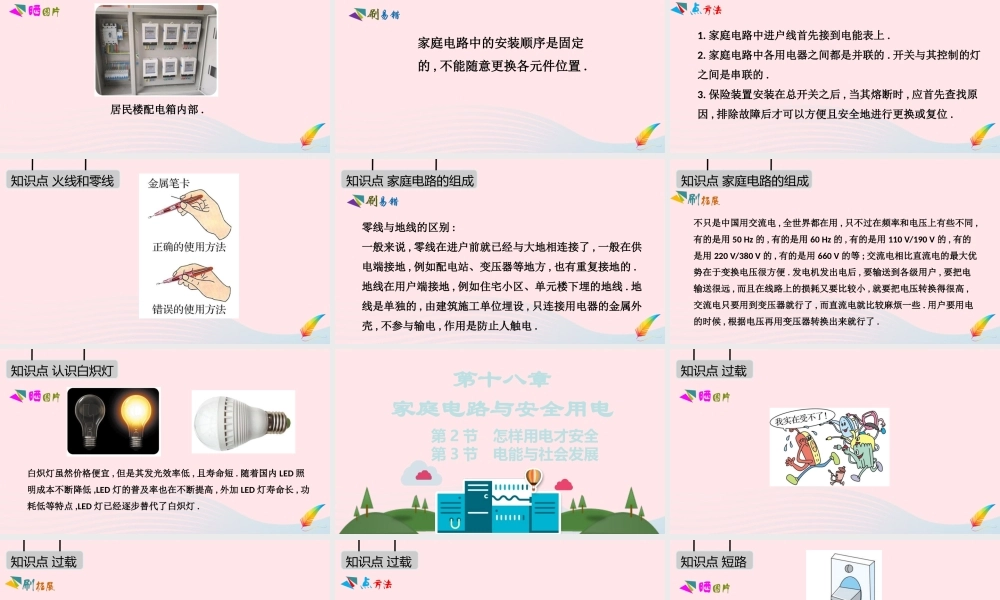

第十八章家庭电路与安全用电第 1 节 家庭电路知识点 家庭电路的组成居民楼配电箱内部 .知识点 家庭电路的组成家庭电路中的安装顺序是固定的 , 不能随意更换各元件位置 .知识点 家庭电路的组成1. 家庭电路中进户线首先接到电能表上 .2. 家庭电路中各用电器之间都是并联的 . 开关与其控制的灯之间是串联的 .3. 保险装置安装在总开关之后 , 当其熔断时 , 应首先查找原因 , 排除故障后才可以方便且安全地进行更换或复位 .知识点 火线和零线知识点 家庭电路的组成零线与地线的区别 :一般来说 , 零线在进户前就已经与大地相连接了 , 一般在供电端接地 , 例如配电站、变压器等地方 , 也有重复接地的 .地线在用户端接地 , 例如住宅小区、单元楼下埋的地线 . 地线是单独的 , 由建筑施工单位埋设 , 只连接用电器的金属外壳 , 不参与输电 , 作用是防止人触电 .知识点 家庭电路的组成不只是中国用交流电 , 全世界都在用 , 只不过在频率和电压上有些不同 ,有的是用 50 Hz 的 , 有的是用 60 Hz 的 , 有的是用 110 V/190 V 的 , 有的是用 220 V/380 V 的 , 有的是用 660 V 的等 ; 交流电相比直流电的最大优势在于变换电压很方便 . 发电机发出电后 , 要输送到各级用户 , 要把电输送很远 , 而且在线路上的损耗又要比较小 , 就要把电压转换得很高 ,交流电只要用到变压器就行了 , 而直流电就比较麻烦一些 . 用户要用电的时候 , 根据电压再用变压器转换出来就行了 .知识点 认识白炽灯白炽灯虽然价格便宜 , 但是其发光效率低 , 且寿命短 . 随着国内 LED 照明成本不断降低 ,LED 灯的普及率也在不断提高 , 外加 LED 灯寿命长 , 功耗低等特点 ,LED 灯已经逐步替代了白炽灯 .第十八章家庭电路与安全用电第 2 节 怎样用电才安全第 3 节 电能与社会发展知识点 过载知识点 过载电路中的“超负荷”实际上就是电路的总功率过大 , 电压不变 , 导致电流过大 , 从而使导线发出大量的热 , 有引起火灾的可能 .知识点 过载因为家庭电路中电流过大的原因有两个 , 在没有明显提示的情况下 , 我们不能不加思考地认为是其中的某一个原因造成的 .知识点 短路短路原因 : 绝缘皮破损 , 火线与零线直接接触 .知识点 短路在家庭电路中只要将火线与零线直接连在一起就会造成短路 .知识点 短路短路是危险的 , 是引起电路火灾的主要原...
