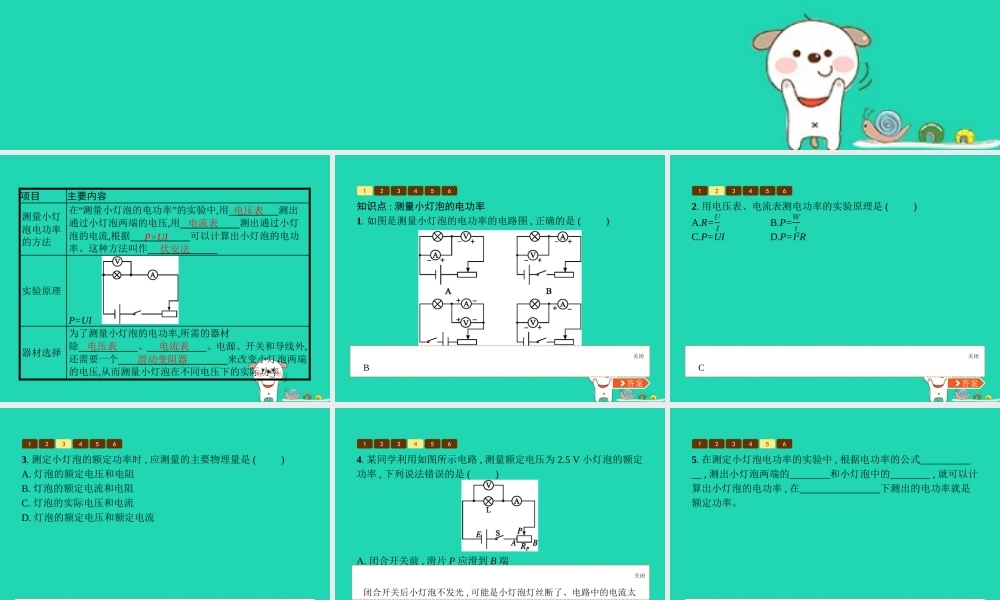

三、学生实验 : 探究——小灯泡的电功率项目 主要内容 测量小灯泡电功率的方法 在“测量小灯泡的电功率”的实验中,用 测出通过小灯泡两端的电压,用 测出通过小灯泡的电流,根据 可以计算出小灯泡的电功率。这种方法叫作 实验原理 P=UI 器材选择 为了测量小灯泡的电功率,所需的器材除 、 、电源、开关和导线外,还需要一个 来改变小灯泡两端的电压,从而测量小灯泡在不同电压下的实际功率 电压表 电流表 P=UI 伏安法 电压表 电流表 滑动变阻器 123456 答案 答案关闭B知识点 : 测量小灯泡的电功率1. 如图是测量小灯泡的电功率的电路图 , 正确的是 ( )123456 答案 答案关闭C2. 用电压表、电流表测电功率的实验原理是 ( )A.R=𝑈𝐼 B.P=𝑊𝑡 C.P=UI D.P=I2R 123456 答案 答案关闭D3. 测定小灯泡的额定功率时 , 应测量的主要物理量是 ( )A. 灯泡的额定电压和电阻B. 灯泡的额定电流和电阻C. 灯泡的实际电压和电流D. 灯泡的额定电压和额定电流4. 某同学利用如图所示电路 , 测量额定电压为 2.5 V 小灯泡的额定功率 , 下列说法错误的是 ( )A. 闭合开关前 , 滑片 P 应滑到 B 端B. 闭合开关后 , 小灯泡不发光 , 一定是小灯泡灯丝断了C. 当电压表示数为 2.5 V 时 , 测出通过小灯泡的电流 , 可算出小灯泡的额定功率D. 实验还可得知 , 小灯泡的实际功率越大 , 小灯泡越亮123456 答案解析解析关闭闭合开关后小灯泡不发光 , 可能是小灯泡灯丝断了、电路中的电流太小、电源电压过低等原因造成的 , 所以选项 B 的说法错误。 答案解析关闭B123456 答案 答案关闭P=UI 电压 电流 额定电压5. 在测定小灯泡电功率的实验中 , 根据电功率的公式 , 测出小灯泡两端的 和小灯泡中的 , 就可以计算出小灯泡的电功率 , 在 下测出的电功率就是额定功率。 6. 在“测定小灯泡电功率”的实验中 , 小灯泡的额定电压为 3.8 V,灯丝的电阻约为 5 Ω, 如图是小明同学做这个实验连好的电路 , 请指出图中存在的三处错误。① 。 ② 。 ③ 。 123456 答案 答案关闭① 滑动变阻器接线柱接错 ②电流表量程选错 ③电压表正负接线柱接反
