九年级物理 通电螺线管的磁场课件 北京课改版 课件VIP专享VIP免费

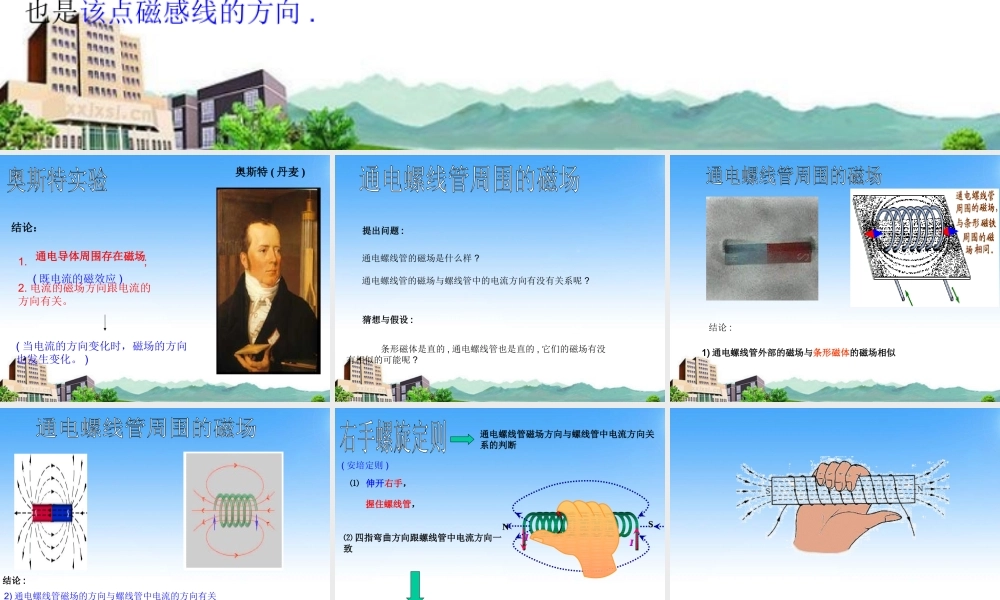

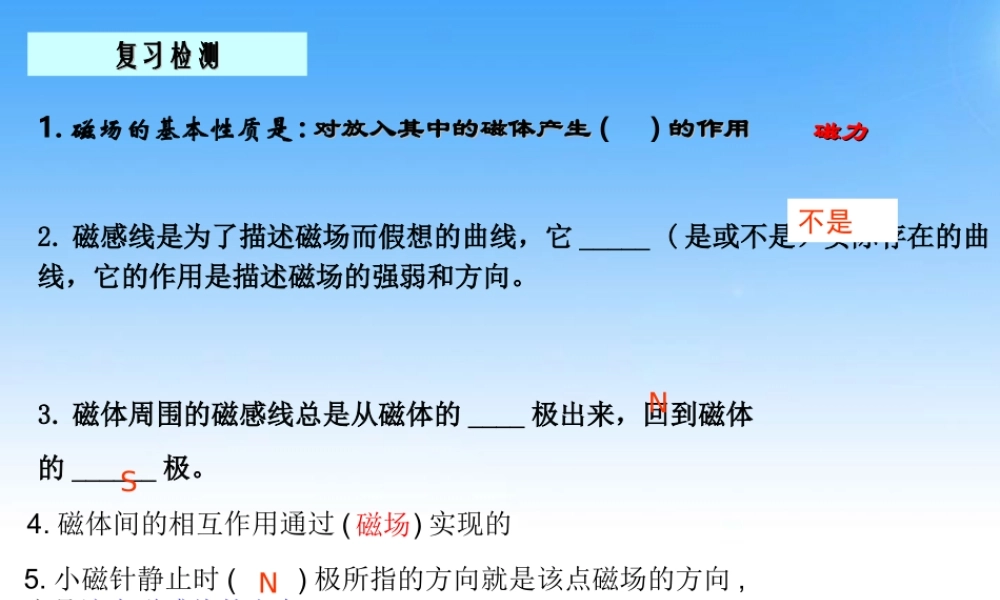

复习检测复习检测1. 磁场的基本性质是 : 对放入其中的磁体产生对放入其中的磁体产生 ( ) 的作用的作用磁力磁力2. 磁感线是为了描述磁场而假想的曲线，它 _____ ( 是或不是）实际存在的曲线，它的作用是描述磁场的强弱和方向。不是3. 磁体周围的磁感线总是从磁体的 ____ 极出来，回到磁体的 ______ 极。NS4. 磁体间的相互作用通过 ( ) 实现的5. 小磁针静止时 ( ) 极所指的方向就是该点磁场的方向 ,也是该点磁感线的方向 .N磁场1. ;2. 电流的磁场方向跟电流的方向有关。奥斯特 ( 丹麦 )通电导体周围存在磁场结论：( 当电流的方向变化时，磁场的方向也发生变化。 )( 既电流的磁效应 )提出问题 :通电螺线管的磁场是什么样 ?通电螺线管的磁场与螺线管中的电流方向有没有关系呢 ?猜想与假设 : 条形磁体是直的 , 通电螺线管也是直的 , 它们的磁场有没有相似的可能呢 ?1) 通电螺线管外部的磁场与条形磁体的磁场相似 结论 :结论 :2) 通电螺线管磁场的方向与螺线管中电流的方向有关3) 通电螺线管内部的磁场是由 S 极指向 N 极⑴ 伸开右手，握住螺线管，⑵ 四指弯曲方向跟螺线管中电流方向一致大拇指所指那端为通电螺线管 N 极 .IIIINNSS通电螺线管磁场方向与螺线管中电流方向关系的判断( 安培定则 )IIIINNSS握明线时，手背对着自己握暗线时，手掌心对着自己 应用右手螺旋定则的方法和顺序：1. 查清螺线管的绕线方向。2. 标出电流在螺线管中的方向。3. 用右手螺旋定则确定螺线管的磁极方向。NSSNNNSS甲乙丙丁通电螺线管的四种情况通电螺线管的四种情况 ::1. 通电导体跟磁体一样，周围也存在着磁场。磁场方向跟电流方向有关。奥斯特实验奥斯特实验结论：电流方向电流方向直导线今天学了什么？今天学了什么？2. 通电螺线管周围存在 ______ ，通电螺线管周围的磁感线的分布与 _________ 的十分相似。 通电螺线管的磁场方向跟 __________ 有关 , 它们之间的关系可用 _____________ 来判定。条形磁铁磁场电流方向安培定则1 、当导线中有电流通过时，能使放在它周围的小磁针发生偏转，这一现象叫做电流的 效应。这个现象首先是由 的物理学家、化学家 发现的，该实验叫 ，该实验证明了：⑴ ； ⑵ 。2 、通电螺线管周围存在着 ，改变电流方向，通电螺线管的磁极正好 ，这说明通电螺线管两端的 跟螺线管中的 有关。通电螺线管周围的磁感线跟 相似。磁奥斯特丹麦奥斯特实...
