九年级物理 电磁继电器与自动控制 课件VIP免费

九年级物理 电磁继电器与自动控制 课件九年级物理 电磁继电器与自动控制 课件九年级物理 电磁继电器与自动控制 课件九年级物理 电磁继电器与自动控制 课件

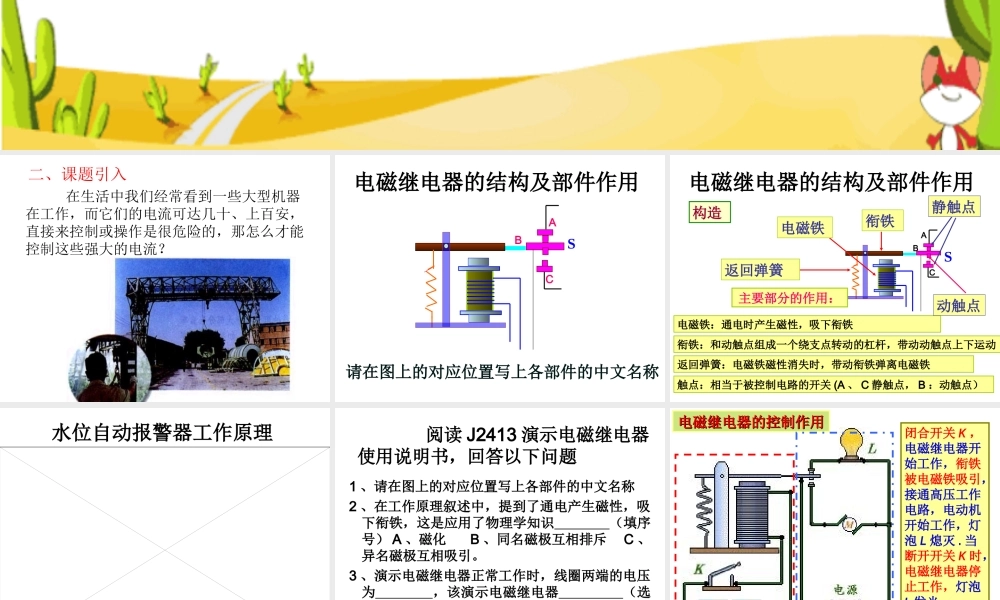

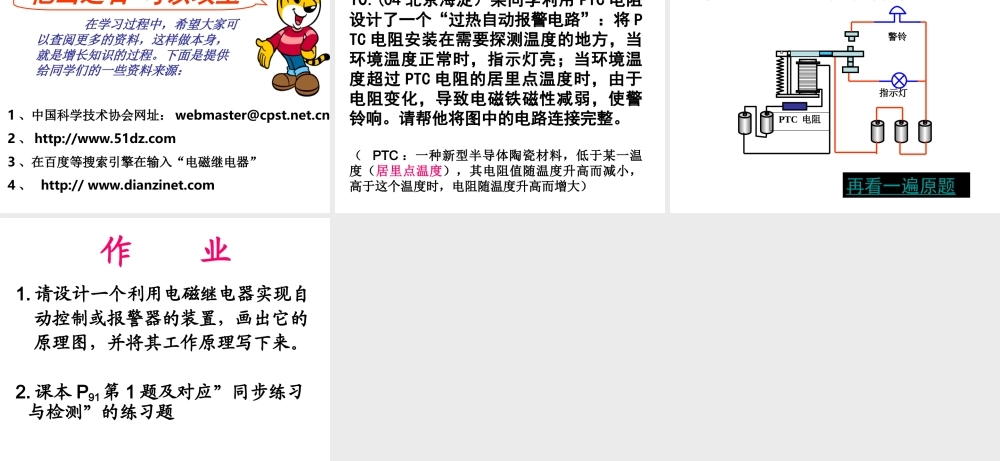

S 在生活中我们经常看到一些大型机器在工作,而它们的电流可达几十、上百安,直接来控制或操作是很危险的,那怎么才能控制这些强大的电流?二、课题引入S电磁继电器的结构及部件作用ACB请在图上的对应位置写上各部件的中文名称S电磁铁衔铁静触点返回弹簧构造主要部分的作用:电磁铁:通电时产生磁性,吸下衔铁衔铁:和动触点组成一个绕支点转动的杠杆,带动动触点上下运动返回弹簧:电磁铁磁性消失时,带动衔铁弹离电磁铁触点:相当于被控制电路的开关 (A 、 C 静触点, B :动触点)电磁继电器的结构及部件作用动触点ACB水位自动报警器工作原理 阅读 J2413 演示电磁继电器使用说明书,回答以下问题1 、请在图上的对应位置写上各部件的中文名称2 、在工作原理叙述中,提到了通电产生磁性,吸下衔铁,这是应用了物理学知识 (填序号) A 、磁化 B 、同名磁极互相排斥 C 、异名磁极互相吸引。3 、演示电磁继电器正常工作时,线圈两端的电压为 ,该演示电磁继电器 (选填“能”或“不能”)用来控制家庭电路中所接用电器的工作。闭合开关 K ,电磁继电器开始工作,衔铁被电磁铁吸引,接通高压工作电路,电动机开始工作,灯泡 L 熄灭 . 当断开开关 K 时,电磁继电器停止工作,灯泡L 发光 .电磁继电器的控制作用电磁继电器的控制作用电磁继电器工作过程演示活动 2 :学习使用电磁继电器S红灯绿灯1 、连接控制电路2 、连接工作电路工作原理工作原理 利用控制电路开关控制电磁铁的磁性的有无,吸放衔铁带动触点控制工作电路电磁继电器起到开关的作用应用:活动 3 :安装模拟水位自动报警器电源电源水试分析其工作过程本节课我学到了 ------闭目回放闭目回放学习小窍门:反馈是学习的升华课堂小结• 电磁继电器的构造• 利用电磁继电器可以实现( 1 )远距离操纵 ( 2 )自动控制( 3 )安全报警 …… 在学习过程中,希望大家可以查阅更多的资料,这样做本身,就是增长知识的过程。下面是提供给同学们的一些资料来源:1 、中国科学技术协会网址: webmaster@cpst.net.cn2 、 http://www.51dz.com3 、在百度等搜索引擎在输入“电磁继电器”4 、 http:// www.dianzinet.com他山之石 可以攻玉10.(04 北京海淀)某同学利用 PTC 电阻设计了一个“过热自动报警电路”:将 PTC 电阻安装在需要探测温度的地方,当环境温度正常时,指示灯亮;当环境温度超过 PTC 电阻的居里点温度时,由于电阻变...
