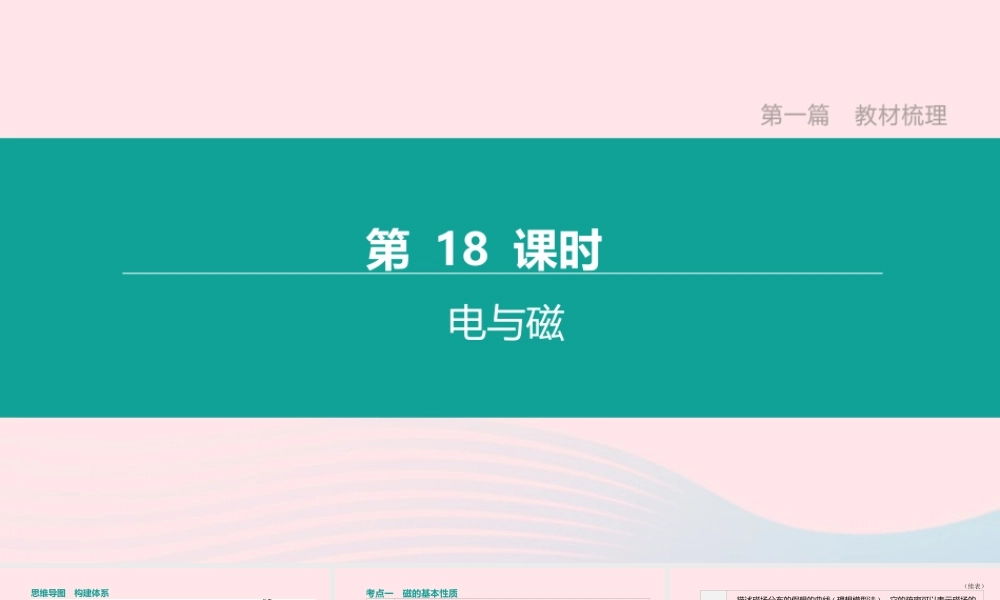

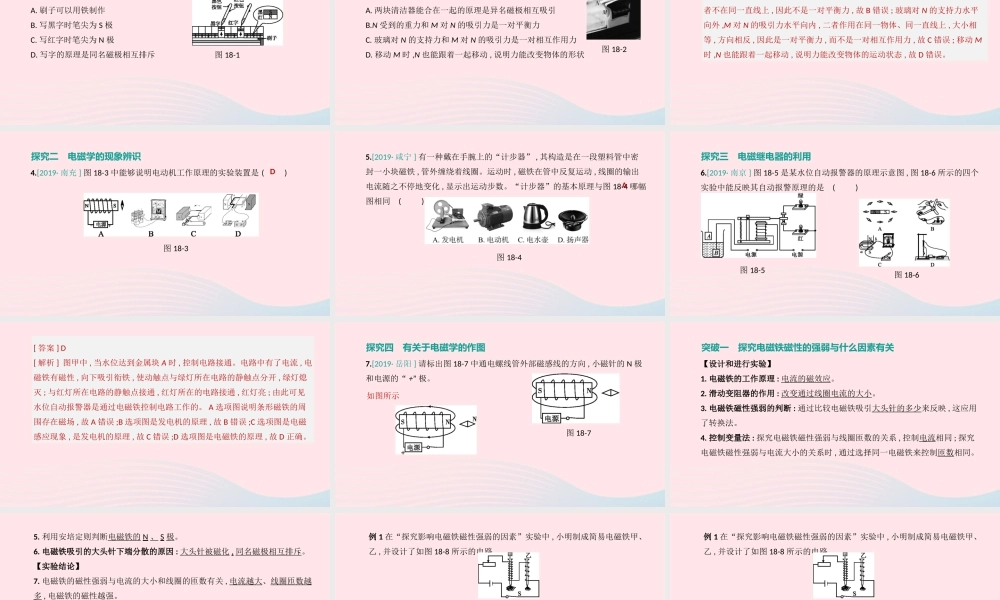

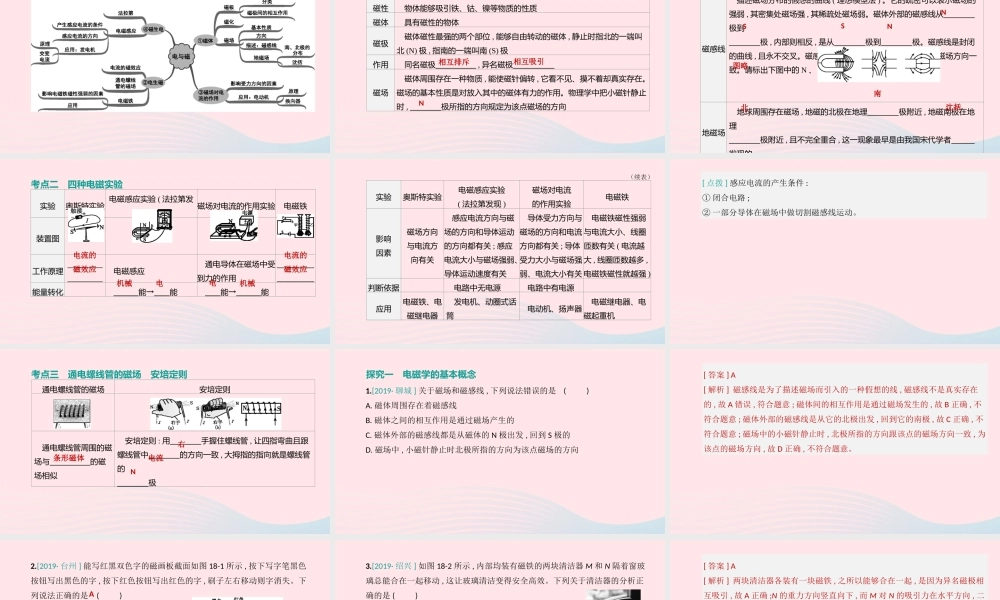

第 18 课时 电与磁思维导图 构建体系磁性 物体能够吸引铁、钴、镍等物质的性质磁体 具有磁性的物体磁极 磁体磁性最强的两个部位 , 能够自由转动的磁体 , 静止时指北的一端叫北 (N) 极 , 指南的一端叫南 (S) 极作用 同名磁极 , 异名磁极 磁场 磁体周围存在一种物质 , 能使磁针偏转 , 它看不见、摸不着却真实存在。磁场的基本性质是对放入其中的磁体有力的作用。物理学中把小磁针静止时 , 极所指的方向规定为该点磁场的方向 考点一 磁的基本性质相互排斥相互吸引N磁感线 描述磁场分布的假想的曲线 ( 理想模型法 ) 。它的疏密可以表示磁场的强弱 , 其密集处磁场强 , 其稀疏处磁场弱。磁体外部的磁感线从 极到 极 , 内部则相反 , 是从 极到 极。磁感线是封闭的曲线 , 且永不交叉。磁感线上任意一点的切线方向与该点的磁场方向一致。请标出下图中的 N 、 S 极 地磁场 地球周围存在磁场 , 地磁的北极在地理 极附近 , 地磁南极在地理 极附近 , 且不完全重合 , 这一现象最早是由我国宋代学者 发现的 （续表）NSSN图略南北沈括考点二 四种电磁实验实验奥斯特实验电磁感应实验 ( 法拉第发现 )磁场对电流的作用实验电磁铁装置图工作原理 电磁感应 通电导体在磁场中受到力的作用 能量转化 能→ 能 能→ 能 电流的磁效应电流的磁效应机械电电机械（续表）实验奥斯特实验电磁感应实验( 法拉第发现 )磁场对电流的作用实验电磁铁影响因素磁场方向与电流方向有关 感应电流方向与磁场的方向和导体运动的方向都有关 ; 感应电流大小与磁场强弱、导体运动速度有关 导体受力方向与磁场的方向和电流方向都有关 ; 导体受力大小与磁场强弱、电流大小有关 电磁铁磁性强弱与电流大小、线圈匝数有关 ( 电流越大 , 线圈匝数越多 ,电磁铁磁性就越强 )判断依据 电路中无电源 电路中有电源应用电磁铁、电磁继电器 发电机、动圈式话筒 电动机、扬声器 电磁继电器、电磁起重机[ 点拨 ] 感应电流的产生条件 :① 闭合电路 ;② 一部分导体在磁场中做切割磁感线运动。考点三 通电螺线管的磁场 安培定则通电螺线管的磁场安培定则 通电螺线管周围的磁场与 的磁场相似 安培定则 : 用 手握住螺线管 , 让四指弯曲且跟螺线管中 的方向一致 , 大拇指的指向就是螺线管的 极 条形磁体右电流N探究一 电磁学的基本概念1.[2019· 聊城 ] 关于磁场和磁感线 , 下列说...
