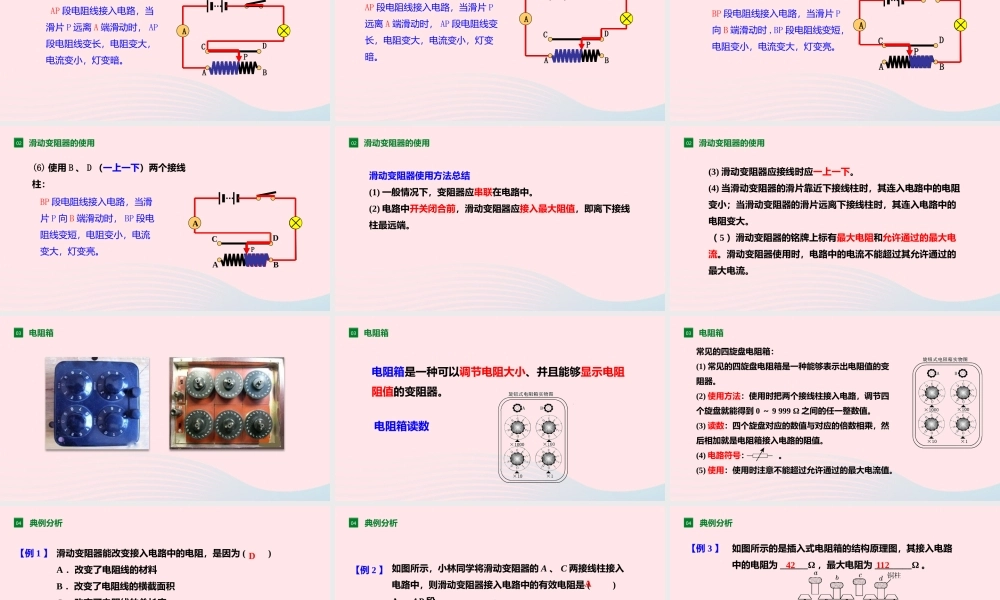

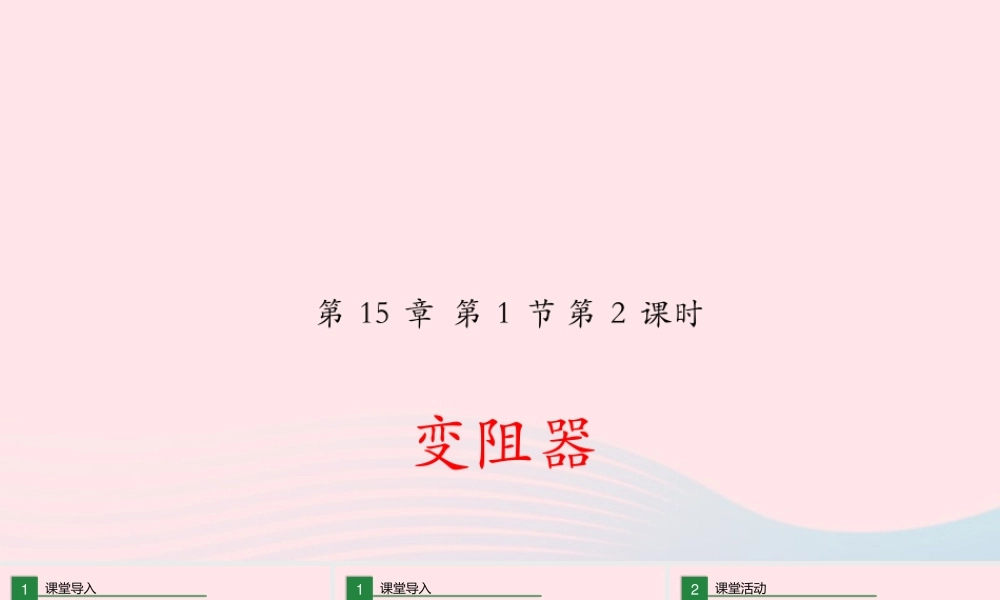

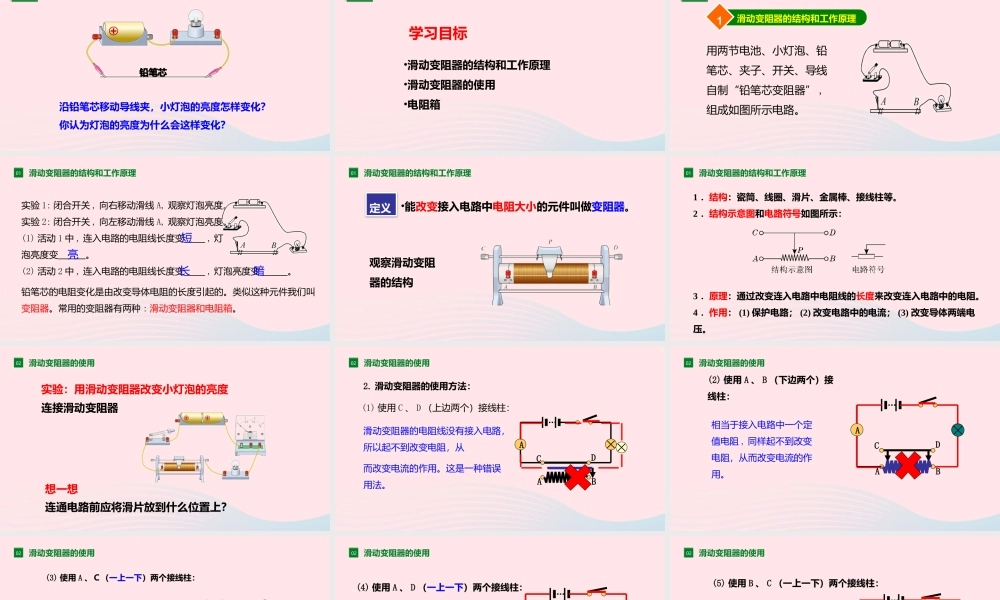

第 15 章 第 1 节 第 2 课时变阻器1课堂导入沿铅笔芯移动导线夹,小灯泡的亮度怎样变化?你认为灯泡的亮度为什么会这样变化?铅笔芯学习目标1课堂导入•滑动变阻器的结构和工作原理•滑动变阻器的使用•电阻箱2课堂活动用两节电池、小灯泡、铅笔芯、夹子、开关、导线自制“铅笔芯变阻器” ,组成如图所示电路。1滑动变阻器的结构和工作原理01滑动变阻器的结构和工作原理实验 1: 闭合开关 , 向右移动滑线 A, 观察灯泡亮度。实验 2: 闭合开关 , 向左移动滑线 A, 观察灯泡亮度。(1) 活动 1 中 , 连入电路的电阻线长度变 , 灯泡亮度变 。(2) 活动 2 中 , 连入电路的电阻线长度变 , 灯泡亮度变 。短亮长暗铅笔芯的电阻变化是由改变导体电阻的长度引起的。类似这种元件我们叫变阻器。常用的变阻器有两种 : 滑动变阻器和电阻箱。01滑动变阻器的结构和工作原理•能改变接入电路中电阻大小的元件叫做变阻器。定义观察滑动变阻器的结构01滑动变阻器的结构和工作原理1 .结构:瓷筒、线圈、滑片、金属棒、接线柱等。2 .结构示意图和电路符号如图所示:3 .原理:通过改变连入电路中电阻线的长度来改变连入电路中的电阻。4 .作用: (1) 保护电路; (2) 改变电路中的电流; (3) 改变导体两端电压。02滑动变阻器的使用连接滑动变阻器连通电路前应将滑片放到什么位置上?想一想实验:用滑动变阻器改变小灯泡的亮度2. 滑动变阻器的使用方法:(1) 使用 C 、 D (上边两个)接线柱:滑动变阻器的电阻线没有接入电路,所以起不到改变电阻,从而改变电流的作用。这是一种错误用法。ACDAB02滑动变阻器的使用(2) 使用 A 、 B (下边两个)接线柱:相当于接入电路中一个定值电阻 , 同样起不到改变电阻,从而改变电流的作用。ACDAB02滑动变阻器的使用P(3) 使用 A 、C(一上一下)两个接线柱: AP 段电阻线接入电路,当滑片 P 远离 A 端滑动时, AP段电阻线变长,电阻变大,电流变小,灯变暗。ACDAB02滑动变阻器的使用(4) 使用 A 、 D (一上一下)两个接线柱:AP 段电阻线接入电路,当滑片 P远离 A 端滑动时, AP 段电阻线变长,电阻变大,电流变小,灯变暗。ACDABP02滑动变阻器的使用(5) 使用 B 、 C (一上一下)两个接线柱:BP 段电阻线接入电路,当滑片 P向 B 端滑动时 ,BP 段电阻线变短,电阻变小,电流变大,灯变亮。PACDAB02滑动变阻器的使用(6) 使用 B 、 D...
