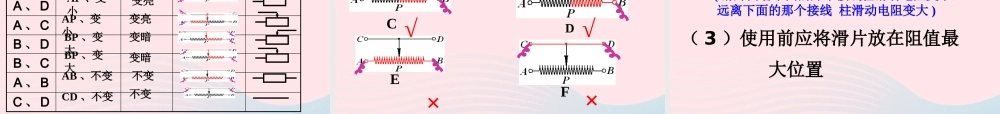

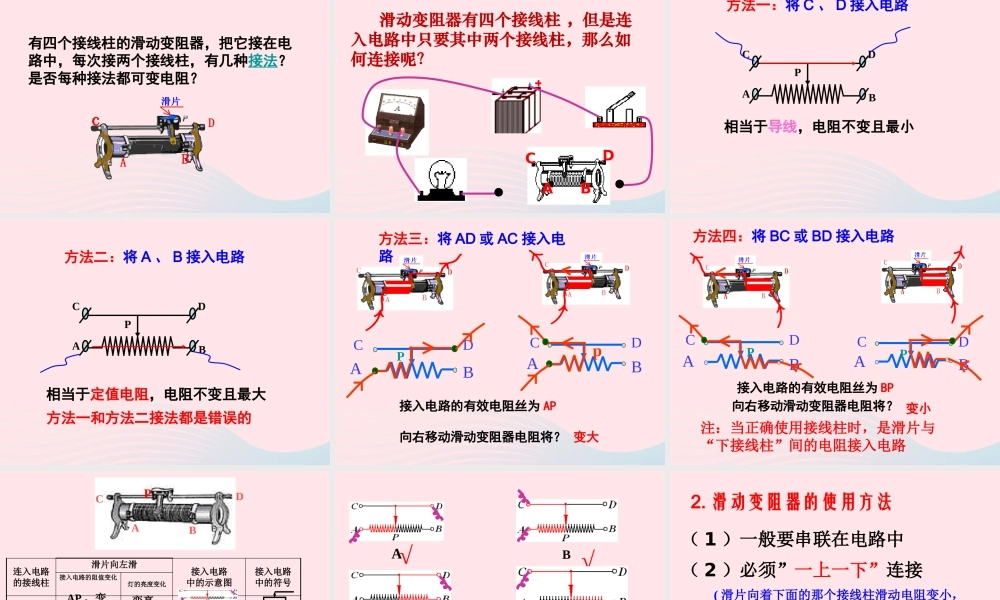

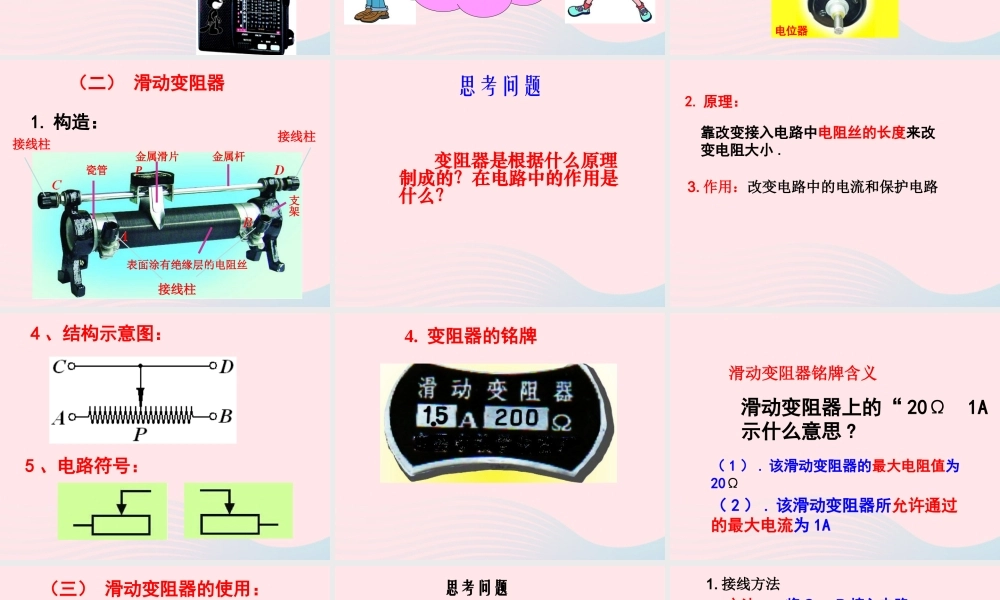

第十六章 电压 电阻第 4 节 变阻器方法有改变导体的＿＿、＿＿、＿＿ 和＿＿。而最方便的是改变＿＿＿。电阻变化电流变化思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 导体的长度提出问题：有哪些方法可以改变电流的大小？哪种最方便？材料长度 横截面积温度想想做做移动金属夹，灯泡的亮度为什么会改变？通过这个现象有什么启示？实验总结当铅笔芯连入电路中的长度变长时，灯泡亮度 。现象：改变连入电路中电阻线的 ，可以改变接入电路中的 , 从而可以改变电路中的 。启示：长度电流当铅笔芯连入电路中的长度变短时，灯泡亮度 。变亮变暗电阻 台灯和收音机是采用什么方法使其亮度和音量发生变化的？（一）、变阻器1 定义：能改变接入电路中电阻大小的元件叫 -----2. 种类：电阻箱滑动变阻器改变电池的节数可以改变灯泡的亮度，但亮度不能连续调；要使灯泡的亮度连续可调，可利用滑动变阻器。滑动变阻器电阻箱电位器（二） 滑动变阻器1. 构造：表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架接线柱接线柱接线柱思考问题 变阻器是根据什么原理制成的？在电路中的作用是什么？2. 原理：靠改变接入电路中电阻丝的长度来改变电阻大小 .3. 作用：改变电路中的电流和保护电路4 、结构示意图：5 、电路符号：4. 变阻器的铭牌滑动变阻器上的“ 20Ω 1A示什么意思 ?（ 1 ） . 该滑动变阻器的最大电阻值为20Ω（ 2 ） . 该滑动变阻器所允许通过的最大电流为 1A滑动变阻器铭牌含义有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种接法？是否每种接法都可变电阻？cDAB滑片（三） 滑动变阻器的使用：思考问题 滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCD方法一：将 C 、 D 接入电路ABCDP相当于导线，电阻不变且最小1. 接线方法方法二：将 A 、 B 接入电路ABCDP相当于定值电阻，电阻不变且最大方法一和方法二接法都是错误的ABCDP接入电路的有效电阻丝为 AP方法三：将 AD 或 AC 接入电路ABCDp向右移动滑动变阻器电阻将？ 变大ABCDP方法四：将 BC 或 BD 接入电路ABCDP接入电路的有效电阻丝为 BP向右移动滑动变阻器电阻将？ 变小注：当正确使用接线柱时，是滑片与“下接线柱”间的电阻接入电路连入电路的接线柱滑片向左滑接入电路中的示意图接入电路中的符号接入电路的阻值变化灯的亮度变化A 、 DA 、 CB 、 DB 、 C...
