九年级物理全册 第十四章 第五节 测量电压课件 (新版)沪科版 课件VIP免费

九年级物理全册 第十四章 第五节 测量电压课件 (新版)沪科版 课件九年级物理全册 第十四章 第五节 测量电压课件 (新版)沪科版 课件九年级物理全册 第十四章 第五节 测量电压课件 (新版)沪科版 课件九年级物理全册 第十四章 第五节 测量电压课件 (新版)沪科版 课件九年级物理全册 第十四章 第五节 测量电压课件 (新版)沪科版 课件

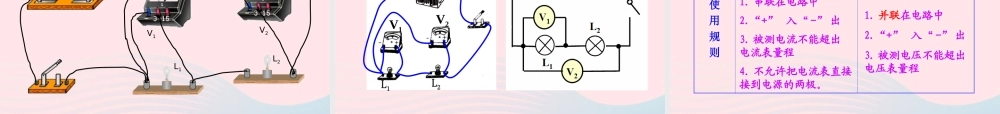

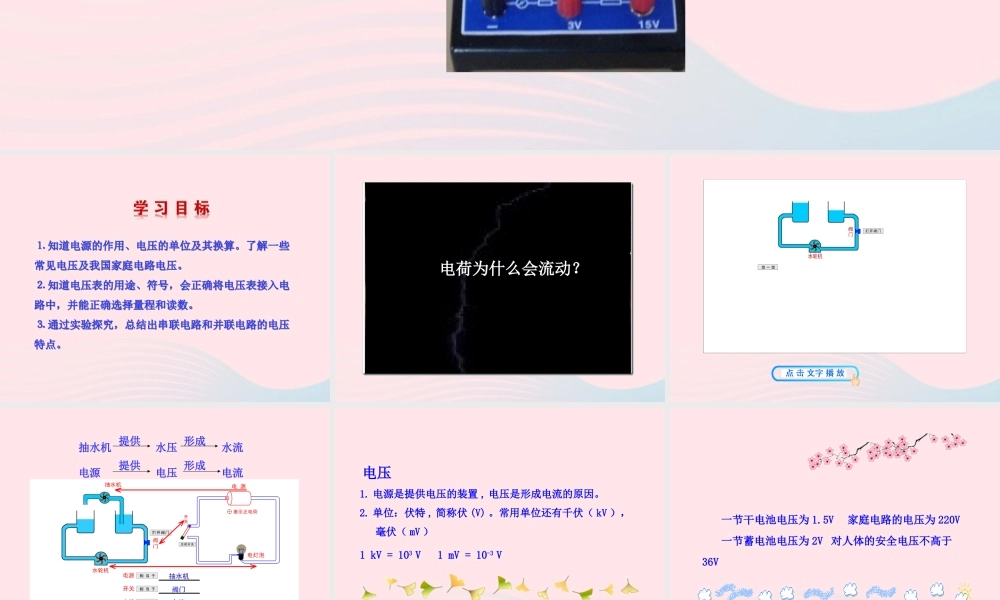

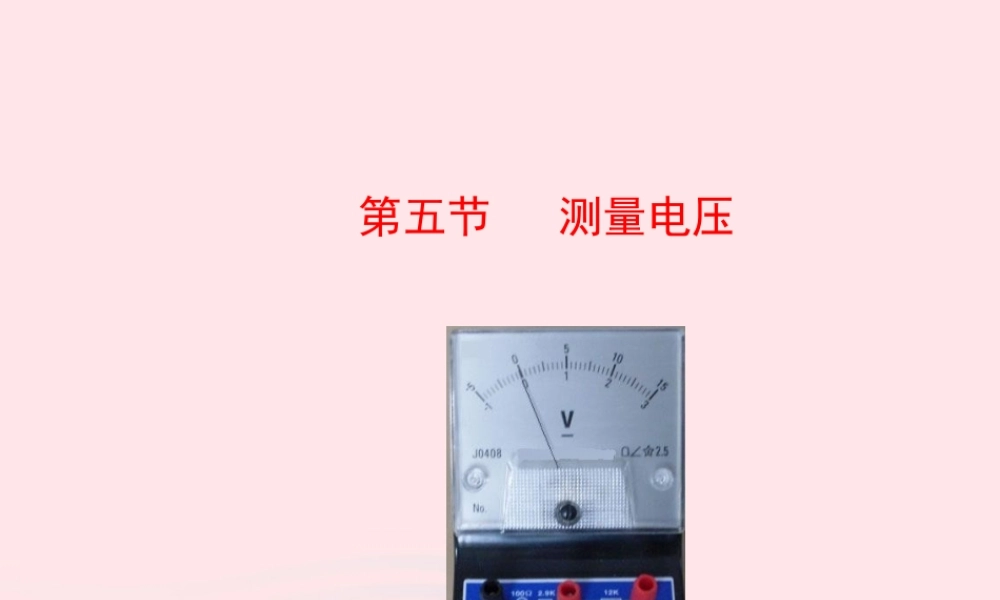

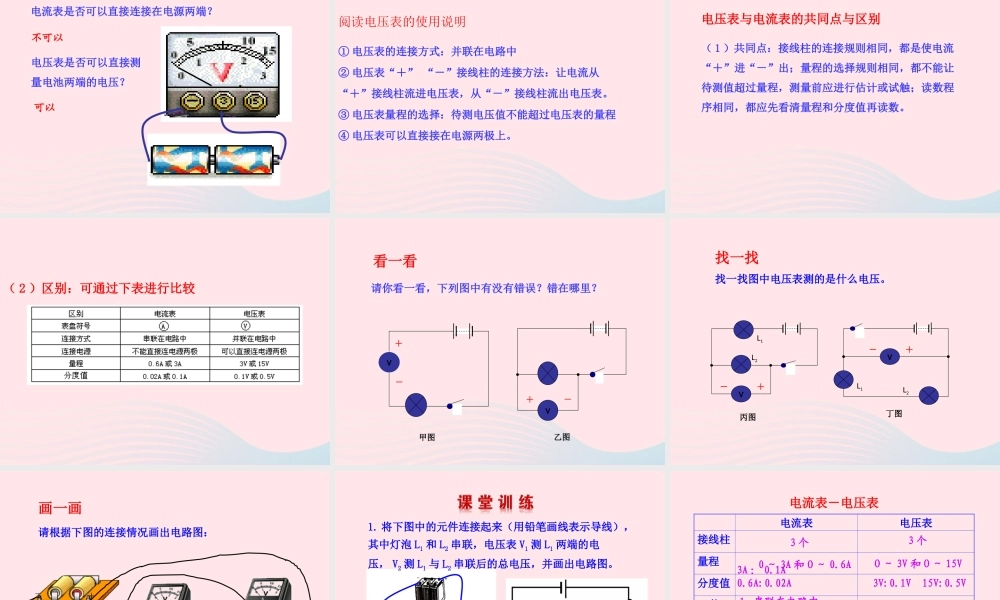

第五节 测量电压⒈ 知道电源的作用、电压的单位及其换算。了解一些常见电压及我国家庭电路电压。 ⒉ 知道电压表的用途、符号,会正确将电压表接入电路中,并能正确选择量程和读数。 ⒊ 通过实验探究,总结出串联电路和并联电路的电压特点。⒈ 知道电源的作用、电压的单位及其换算。了解一些常见电压及我国家庭电路电压。 ⒉ 知道电压表的用途、符号,会正确将电压表接入电路中,并能正确选择量程和读数。 ⒊ 通过实验探究,总结出串联电路和并联电路的电压特点。电荷为什么会流动? 电源 电压 电流提供形成抽水机 水压 水流提供形成1. 电源是提供电压的装置 , 电压是形成电流的原因。2. 单位:伏特 , 简称伏 (V) 。常用单位还有千伏( kV ), 毫伏( mV ) 电压 1 kV = 103 V 1 mV = 10-3 V 一节干电池电压为 1.5V 家庭电路的电压为 220V 一节蓄电池电压为 2V 对人体的安全电压不高于36VAB小涡轮抽水机阀门1. 在 的作用下,电荷定向移动形成电流。2. 电压的表示符号 , 国际单位是 , 用字母 表示。3. ( 1 )对人体的安全电压是 伏 ( 2 )一节干电池的电压是 伏 = 毫伏 ( 3 )我国家庭电路的电压是 伏 = 千伏电压U伏特V≤361.515000.22220分析下列说法是否正确,为什么? A. 电路中只要有电压就会有电流; B. 只要电路构成通路就有电流通过; C. 电路中有电源就一定有电流; D. 电路中有电流,则电路两端一定有电压。 讨论讨论观察电压表量程: 0 ~ 3V分度值: 0.1V量程: 0 ~15V分度值: 0.5V读数方法1. 确认是电压表 2. 先从接线柱看量程3. 从量程算出分度值4. 读取数值,带上单位1. 量程: 0 ~ 3V分度值:0.1V2. 量程: 0 ~ 15V分度值:0.5V电流表是否可以直接连接在电源两端?不可以电压表是否可以直接测量电池两端的电压?可以阅读电压表的使用说明① 电压表的连接方式:并联在电路中② 电压表“+” “-”接线柱的连接方法:让电流从“+”接线柱流进电压表,从“-”接线柱流出电压表。③ 电压表量程的选择:待测电压值不能超过电压表的量程④ 电压表可以直接接在电源两极上。电压表与电流表的共同点与区别 ( 1 )共同点:接线柱的连接规则相同,都是使电流“+”进“-”出;量程的选择规则相同,都不能让待测值超过量程,测量前应进行估计或试触;读数程序相同,都应先看清量程和分度值再读数。 ( 2 )区别:...
