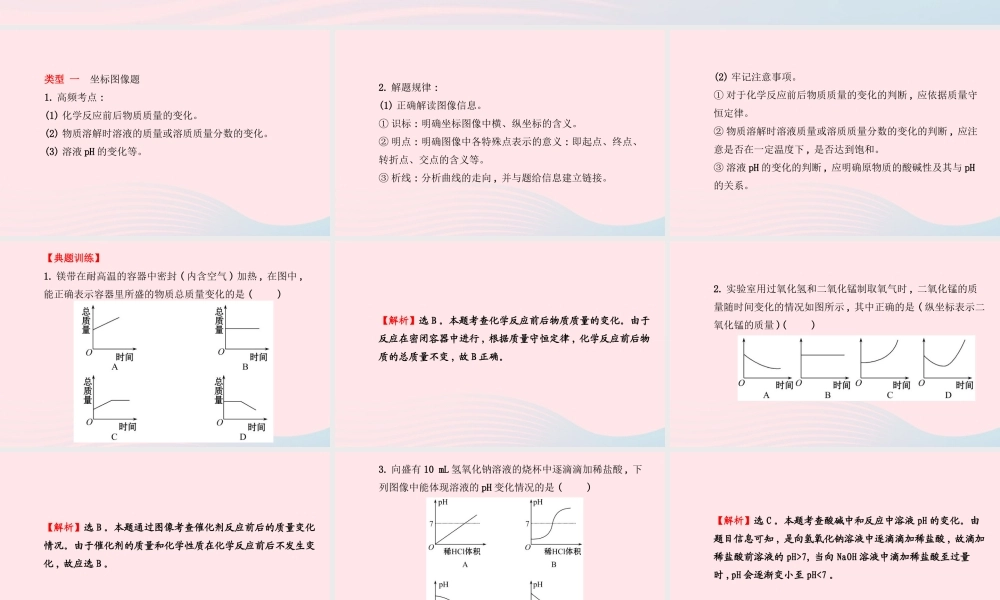

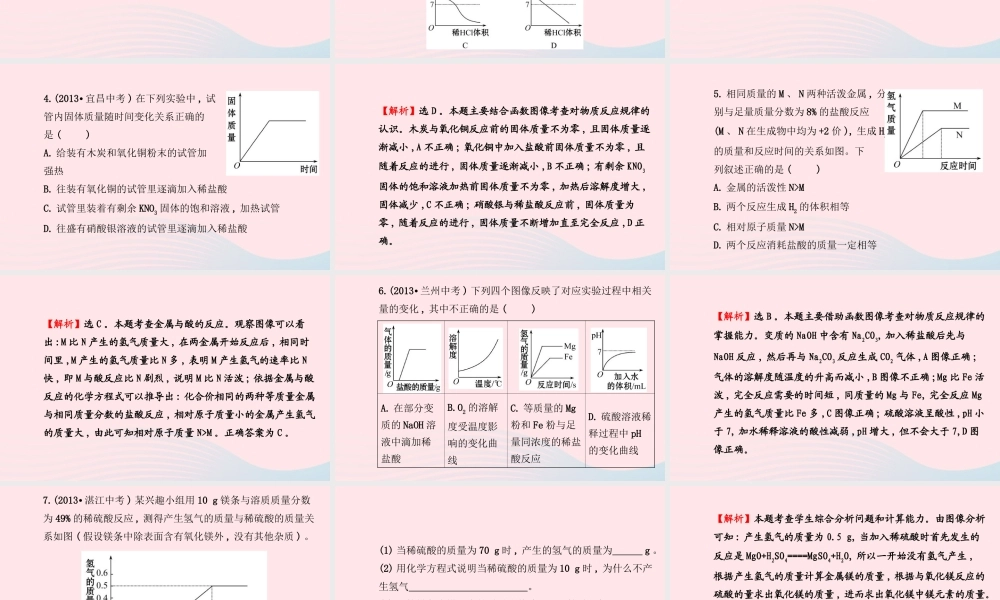

专项一 图、表、线类试题类型 一 坐标图像题1. 高频考点 :(1) 化学反应前后物质质量的变化。(2) 物质溶解时溶液的质量或溶质质量分数的变化。(3) 溶液 pH 的变化等。2. 解题规律 :(1) 正确解读图像信息。① 识标 : 明确坐标图像中横、纵坐标的含义。② 明点 : 明确图像中各特殊点表示的意义 : 即起点、终点、转折点、交点的含义等。③ 析线 : 分析曲线的走向 , 并与题给信息建立链接。(2) 牢记注意事项。① 对于化学反应前后物质质量的变化的判断 , 应依据质量守恒定律。② 物质溶解时溶液质量或溶质质量分数的变化的判断 , 应注意是否在一定温度下 , 是否达到饱和。③ 溶液 pH 的变化的判断 , 应明确原物质的酸碱性及其与 pH的关系。【典题训练】1. 镁带在耐高温的容器中密封 ( 内含空气 ) 加热 , 在图中 ,能正确表示容器里所盛的物质总质量变化的是 ( )【解析】选 B 。本题考查化学反应前后物质质量的变化。由于反应在密闭容器中进行 , 根据质量守恒定律 , 化学反应前后物质的总质量不变 , 故 B 正确。2. 实验室用过氧化氢和二氧化锰制取氧气时 , 二氧化锰的质量随时间变化的情况如图所示 , 其中正确的是 ( 纵坐标表示二氧化锰的质量 )( )【解析】选 B 。本题通过图像考查催化剂反应前后的质量变化情况。由于催化剂的质量和化学性质在化学反应前后不发生变化 , 故应选 B 。3. 向盛有 10 mL 氢氧化钠溶液的烧杯中逐滴滴加稀盐酸 , 下列图像中能体现溶液的 pH 变化情况的是 ( )【解析】选 C 。本题考查酸碱中和反应中溶液 pH 的变化。由题目信息可知 , 是向氢氧化钠溶液中逐滴滴加稀盐酸 , 故滴加稀盐酸前溶液的 pH>7, 当向 NaOH 溶液中滴加稀盐酸至过量时 ,pH 会逐渐变小至 pH<7 。4.(2013· 宜昌中考 ) 在下列实验中 , 试管内固体质量随时间变化关系正确的是 ( )A. 给装有木炭和氧化铜粉末的试管加强热B. 往装有氧化铜的试管里逐滴加入稀盐酸C. 试管里装着有剩余 KNO3 固体的饱和溶液 , 加热试管D. 往盛有硝酸银溶液的试管里逐滴加入稀盐酸【解析】选 D 。本题主要结合函数图像考查对物质反应规律的认识。木炭与氧化铜反应前的固体质量不为零 , 且固体质量逐渐减小 ,A 不正确 ; 氧化铜中加入盐酸前固体质量不为零 , 且随着反应的进行 , 固体质量逐渐减小 ,B 不正确 ; 有剩余 KNO3固体的饱和溶液加热前...
