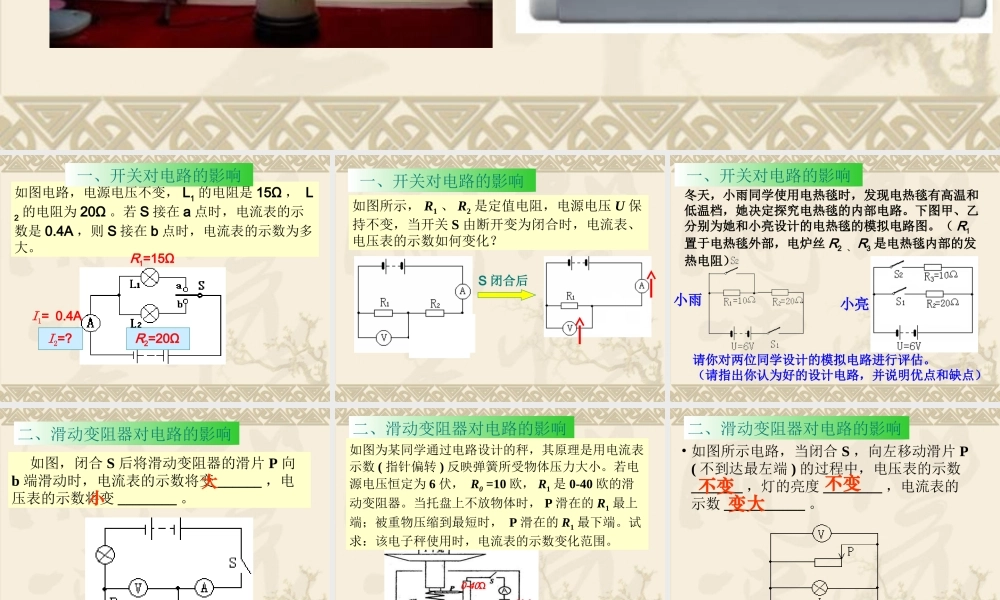

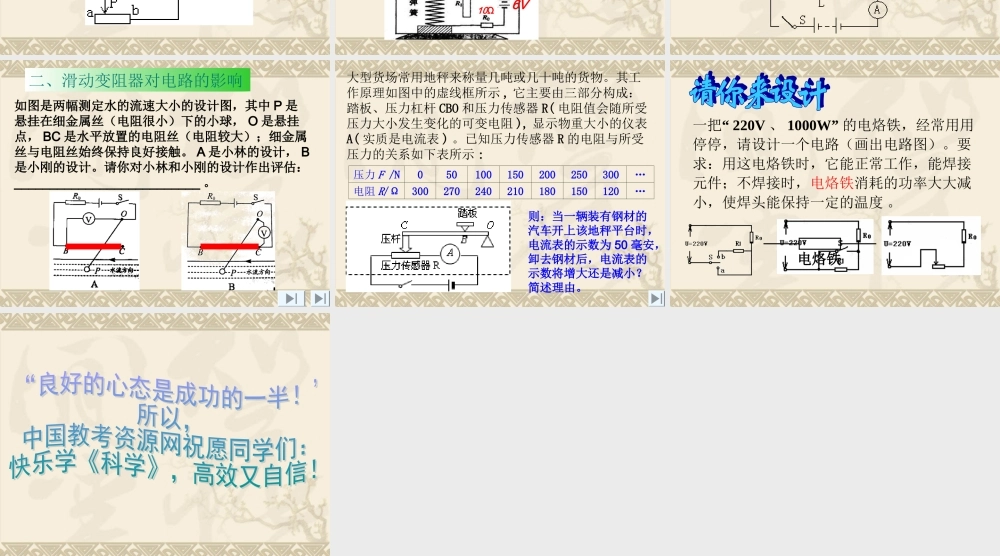

电路变化电路变化如图电路，电源电压不变， L1 的电阻是 15Ω ， L2 的电阻为 20Ω 。若 S 接在 a 点时，电流表的示数是 0.4A ，则 S 接在 b 点时，电流表的示数为多大。 一、开关对电路的影响 R1=15Ω0.4AI1=R2=20ΩI2=?如图所示， R1 、 R2 是定值电阻，电源电压 U 保持不变，当开关 S 由断开变为闭合时，电流表、电压表的示数如何变化？ S 闭合后 一、开关对电路的影响 冬天，小雨同学使用电热毯时，发现电热毯有高温和低温档，她决定探究电热毯的内部电路。下图甲、乙分别为她和小亮设计的电热毯的模拟电路图。（ R1置于电热毯外部，电炉丝 R2 、 R3 是电热毯内部的发热电阻）请你对两位同学设计的模拟电路进行评估。（请指出你认为好的设计电路，并说明优点和缺点）小雨小亮 一、开关对电路的影响 二、滑动变阻器对电路的影响 如图，闭合 S 后将滑动变阻器的滑片 P 向b 端滑动时，电流表的示数将变 ______ ，电压表的示数将变 ________ 。大小 二、滑动变阻器对电路的影响如图为某同学通过电路设计的秤，其原理是用电流表示数 ( 指针偏转 ) 反映弹簧所受物体压力大小。若电源电压恒定为 6 伏， R0 =10 欧， R1 是 0-40 欧的滑动变阻器。当托盘上不放物体时， P 滑在的 R1 最上 端；被重物压缩到最短时， P 滑在的 R1 最下端。试求：该电子秤使用时，电流表的示数变化范围。0-40Ω6V10Ω• 如图所示电路，当闭合 S ，向左移动滑片 P( 不到达最左端 ) 的过程中，电压表的示数_______ ，灯的亮度 ________ ，电流表的示数 ___________ 。不变不变变大 二、滑动变阻器对电路的影响如图是两幅测定水的流速大小的设计图，其中 P 是悬挂在细金属丝（电阻很小）下的小球， O 是悬挂点， BC 是水平放置的电阻丝（电阻较大）；细金属丝与电阻丝始终保持良好接触。 A 是小林的设计， B是小刚的设计。请你对小林和小刚的设计作出评估：__________________________ 。 二、滑动变阻器对电路的影响大型货场常用地秤来称量几吨或几十吨的货物。其工作原理如图中的虚线框所示 , 它主要由三部分构成：踏板、压力杠杆 CBO 和压力传感器 R( 电阻值会随所受压力大小发生变化的可变电阻 ), 显示物重大小的仪表A( 实质是电流表 ) 。已知压力传感器 R 的电阻与所受压力的关系如下表所示 : 压力 F /N050100150200250300…电阻 R/Ω30027024021018...
