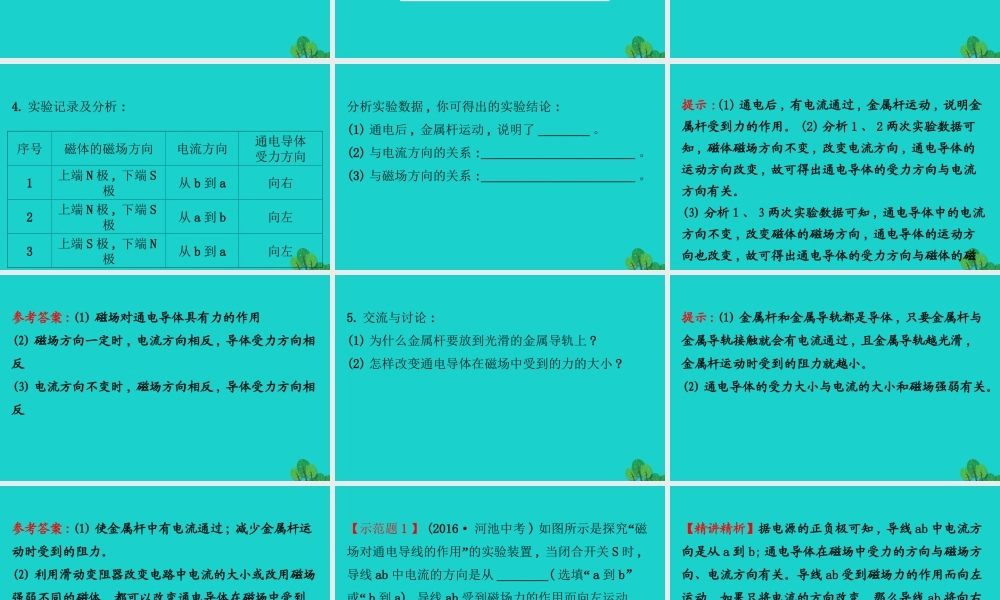

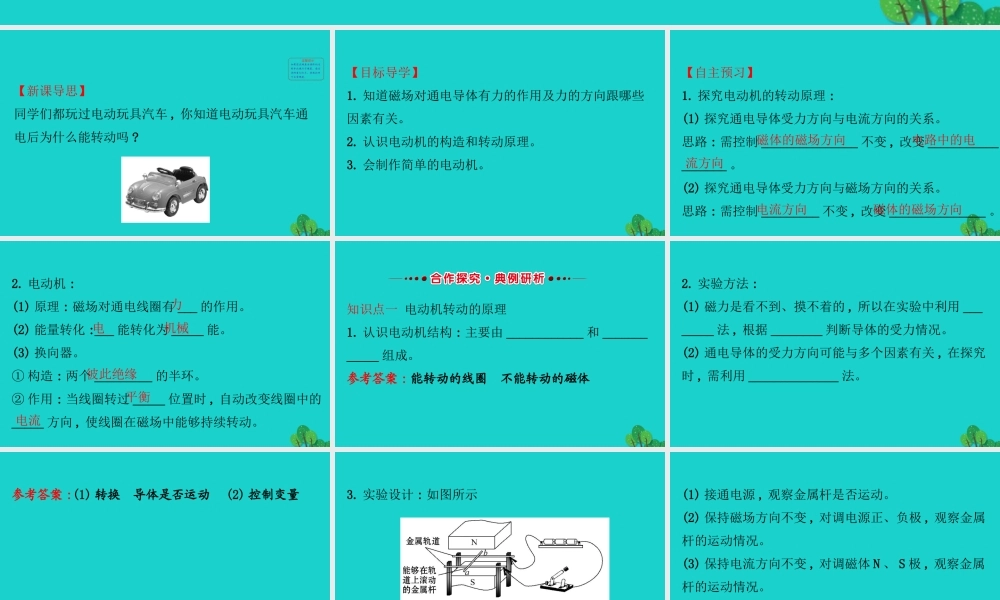

第三节 科学探究 : 电动机为什么会转动 【新课导思】 同学们都玩过电动玩具汽车 , 你知道电动玩具汽车通电后为什么能转动吗 ?【目标导学】1. 知道磁场对通电导体有力的作用及力的方向跟哪些因素有关。2. 认识电动机的构造和转动原理。3. 会制作简单的电动机。【自主预习】1. 探究电动机的转动原理 :(1) 探究通电导体受力方向与电流方向的关系。思路 : 需控制 _______________ 不变 , 改变 __________________ 。(2) 探究通电导体受力方向与磁场方向的关系。思路 : 需控制 _________ 不变 , 改变 _______________ 。磁体的磁场方向电路中的电流方向电流方向磁体的磁场方向2. 电动机 :(1) 原理 : 磁场对通电线圈有 ___ 的作用。(2) 能量转化 :___ 能转化为 _____ 能。(3) 换向器。① 构造 : 两个 _________ 的半环。② 作用 : 当线圈转过 _____ 位置时 , 自动改变线圈中的_____ 方向 , 使线圈在磁场中能够持续转动。力电机械彼此绝缘平衡电流 知识点一 电动机转动的原理1. 认识电动机结构 : 主要由 ____________ 和 ____________ 组成。参考答案 : 能转动的线圈 不能转动的磁体2. 实验方法 :(1) 磁力是看不到、摸不着的 , 所以在实验中利用 ________ 法 , 根据 ________ 判断导体的受力情况。(2) 通电导体的受力方向可能与多个因素有关 , 在探究时 , 需利用 ______________ 法。参考答案 :(1) 转换 导体是否运动 (2) 控制变量3. 实验设计 : 如图所示(1) 接通电源 , 观察金属杆是否运动。(2) 保持磁场方向不变 , 对调电源正、负极 , 观察金属杆的运动情况。(3) 保持电流方向不变 , 对调磁体 N 、 S 极 , 观察金属杆的运动情况。4. 实验记录及分析 :序号磁体的磁场方向电流方向通电导体受力方向1上端 N 极 , 下端 S极从 b 到 a向右2上端 N 极 , 下端 S极从 a 到 b向左3上端 S 极 , 下端 N极从 b 到 a向左分析实验数据 , 你可得出的实验结论 :(1) 通电后 , 金属杆运动 , 说明了 ________ 。(2) 与电流方向的关系 :________________________ 。(3) 与磁场方向的关系 :________________________ 。提示 :(1) 通电后 , 有电流通过 , 金属杆运动 , 说明金属杆受到力的作用。 (2) 分析 1 、 2 两次实验数据可知 , 磁体磁场方向不变 , 改变电流方向 , 通电导体的运动方向...
