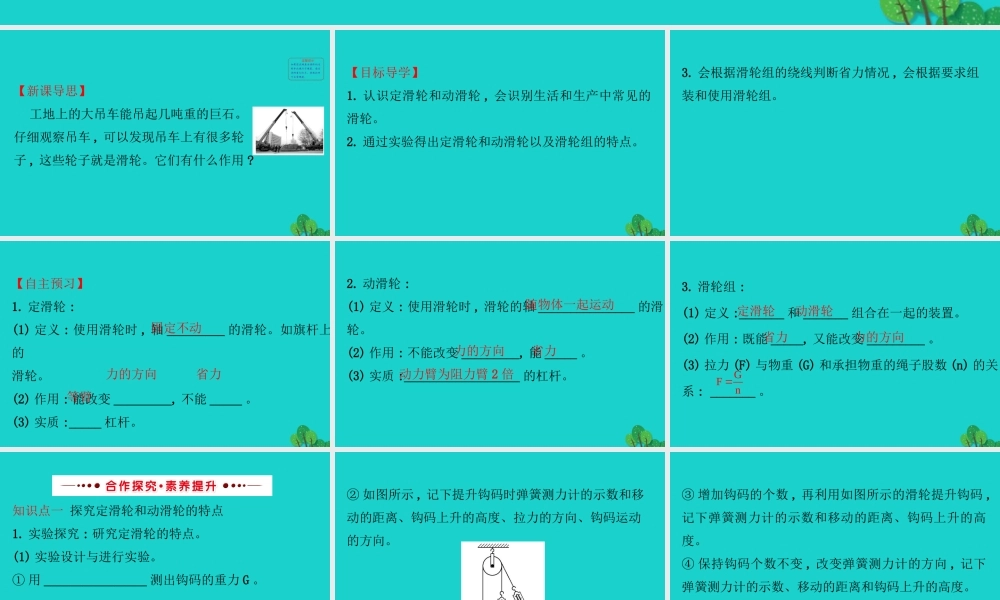

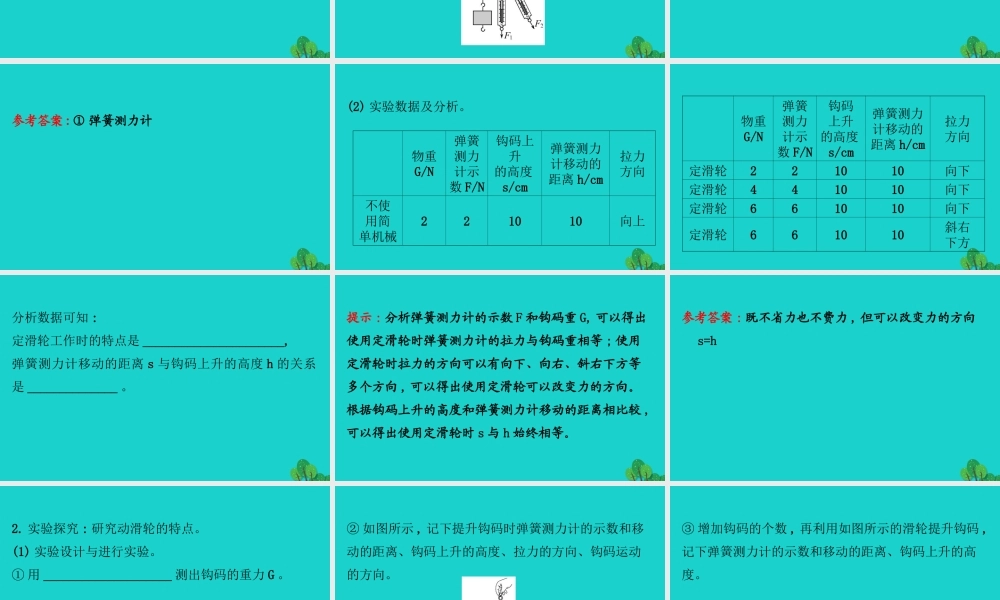

第二节 滑轮及其应用 【新课导思】 工地上的大吊车能吊起几吨重的巨石。仔细观察吊车 , 可以发现吊车上有很多轮子 , 这些轮子就是滑轮。它们有什么作用 ? 【目标导学】1. 认识定滑轮和动滑轮 , 会识别生活和生产中常见的滑轮。2. 通过实验得出定滑轮和动滑轮以及滑轮组的特点。3. 会根据滑轮组的绕线判断省力情况 , 会根据要求组装和使用滑轮组。 【自主预习】1. 定滑轮 :(1) 定义 : 使用滑轮时 , 轴 _________ 的滑轮。如旗杆上的滑轮。(2) 作用 : 能改变 _________, 不能 _____ 。(3) 实质 :_____ 杠杆。固定不动力的方向省力等臂2. 动滑轮 :(1) 定义 : 使用滑轮时 , 滑轮的轴 _______________ 的滑轮。(2) 作用 : 不能改变 _________, 能 _____ 。(3) 实质 :__________________ 的杠杆。随物体一起运动力的方向省力动力臂为阻力臂 2 倍3. 滑轮组 :(1) 定义 :_______ 和 _______ 组合在一起的装置。(2) 作用 : 既能 _____, 又能改变 _________ 。(3) 拉力 (F) 与物重 (G) 和承担物重的绳子股数 (n) 的关系 : _______ 。 GFn定滑轮动滑轮省力力的方向 知识点一 探究定滑轮和动滑轮的特点1. 实验探究 : 研究定滑轮的特点。(1) 实验设计与进行实验。① 用 ________________ 测出钩码的重力 G 。② 如图所示 , 记下提升钩码时弹簧测力计的示数和移动的距离、钩码上升的高度、拉力的方向、钩码运动的方向。③ 增加钩码的个数 , 再利用如图所示的滑轮提升钩码 ,记下弹簧测力计的示数和移动的距离、钩码上升的高度。④ 保持钩码个数不变 , 改变弹簧测力计的方向 , 记下弹簧测力计的示数、移动的距离和钩码上升的高度。参考答案 :① 弹簧测力计(2) 实验数据及分析。物重G/N弹簧测力计示数 F/N钩码上升的高度s/cm弹簧测力计移动的距离 h/cm拉力方向不使用简单机械221010向上物重G/N弹簧测力计示数 F/N钩码上升的高度s/cm弹簧测力计移动的距离 h/cm拉力方向定滑轮221010向下定滑轮441010向下定滑轮661010向下定滑轮661010斜右下方分析数据可知 :定滑轮工作时的特点是 ______________________,弹簧测力计移动的距离 s 与钩码上升的高度 h 的关系是 ______________ 。提示 : 分析弹簧测力计的示数 F 和钩码重 G, 可以得出使用定滑轮时弹簧测力计的拉力与钩码重相等 ; 使用定滑轮时拉力的方向可以有向下、向右、斜右下方...
