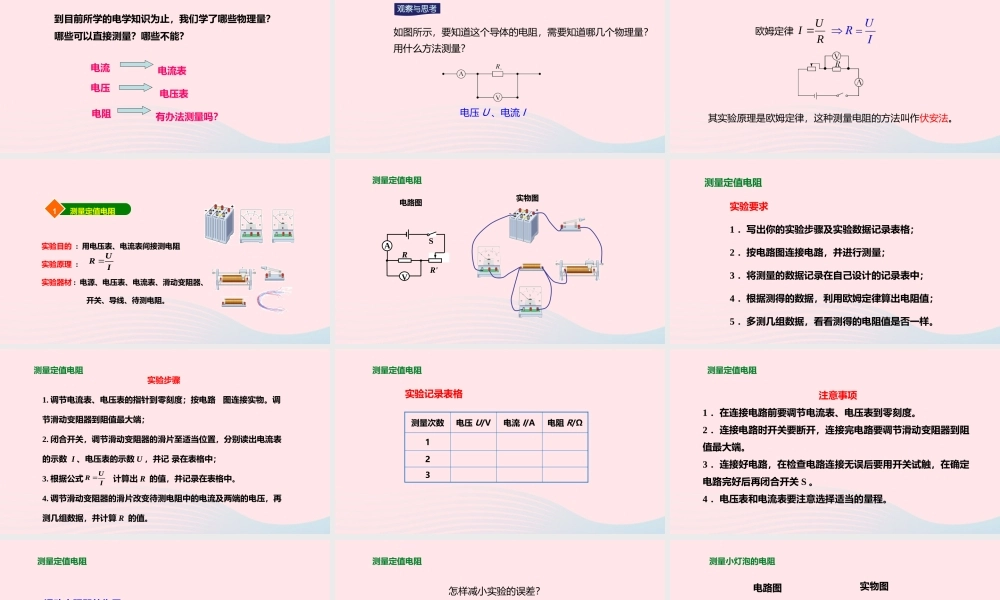

第 15 章 第 3 节“ 伏安法”测电阻到目前所学的电学知识为止，我们学了哪些物理量？哪些可以直接测量？哪些不能？电流电流表电压表电阻有办法测量吗？电压观察与思考如图所示，要知道这个导体的电阻，需要知道哪几个物理量？电压 U 、电流 I用什么方法测量？RUI 欧姆定律其实验原理是欧姆定律，这种测量电阻的方法叫作伏安法。1测量定值电阻实验目的 : 用电压表、电流表间接测电阻 实验原理 : 实验器材 : 电源、电压表、电流表、滑动变阻器、 开关、导线、待测电阻。URI测量定值电阻电路图AVRR'S实物图实验要求 1 ．写出你的实验步骤及实验数据记录表格； 2 ．按电路图连接电路，并进行测量；3 ．将测量的数据记录在自己设计的记录表中；4 ．根据测得的数据，利用欧姆定律算出电阻值； 5 ．多测几组数据，看看测得的电阻值是否一样。测量定值电阻实验步骤 1. 调节电流表、电压表的指针到零刻度；按电路 图连接实物。调节滑动变阻器到阻值最大端；2. 闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I 、电压表的示数 U ，并记 录在表格中；3. 根据公式 计算出 R 的值，并记录在表格中。 4. 调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算 R 的值。URI测量定值电阻实验记录表格测量次数电压 U/V电流 I/A电阻 R/Ω123测量定值电阻注意事项 1 ．在连接电路前要调节电流表、电压表到零刻度。2 ．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。3 ．连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关 S 。4 ．电压表和电流表要注意选择适当的量程。测量定值电阻滑动变阻器的作用：(1) 保护电路；(2) 改变电阻两端电压和通过电阻的电流，从而实现多次测量。测量定值电阻测量定值电阻怎样减小实验的误差？多测几组不同的电流和相应电压的数据，就可以得到多个电阻的测量值，从而可以通过取平均值的方法，去掉测量过程中可能出现的偶然误差，提高物理量的测量精确度。测量小灯泡的电阻电路图实物图AVLRS实验步骤1. 断开开关，按电路图连接实物电路。2. 闭合开关，移动滑片让灯发光正常（ 2.5V ），发光较暗（ 2V ），发光较强（ 3V ），读取电流表和电压表的示数，并记录入表格中。3. 分别计算出灯泡在不同电压下发光时的电阻记入表格，并分析其电阻不同的原因。4. 实验结束，整理实...
