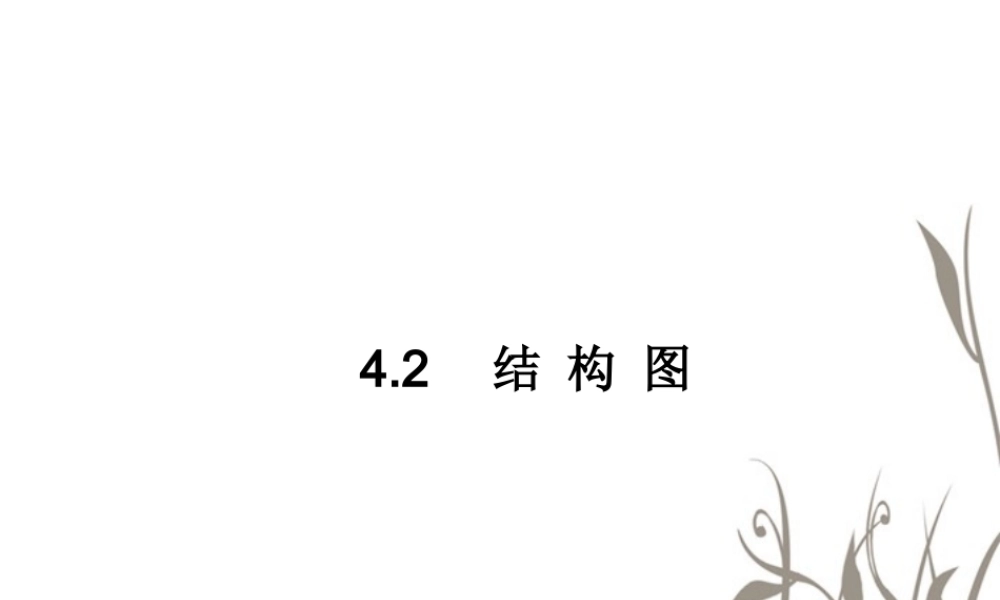

4.2 结 构 图 1. 知识与技能 (1) 通过具体实例，了解结构图的画法和作用． ,(2) 画出某事物的结构图可以帮助我们认识某事物的框架，从而深入了解这种事物．2. 过程与方法 (1) 通过实例，了解结构图，运用结构图梳理已学过的知识、整理收集到的资料信息． (2) 结合作出的结构图与他人进行交流，体会结构图在揭示事物联系中的作用． 3. 情感、态度与价值观学习结构图，可以提高我们的学习能力和应用能力，增强学生的探究意识，培养创新意识和应用数学工具的能力．本节重点与难点：如何画知识结构图． 首先要对所画结构图的每一部分有一个深刻的理解和透彻的掌握，从头至尾抓住主要脉络进行分解．然后将每一步分解进行归纳与提示，形成一个知识点并将其逐一写在矩形框内．最后按其内在的逻辑顺序将它们排列起来并用线段连接，这样就画成了知识结构图． 1. 画结构图与画流程图一样，首先要确定组成结构图的 ，然后通过 来标明各要素之间的关系．2. 结构图分为两类：一类是 ，另一类是 .基本要素连线树形结构图网状结构图[ 例 1] 试画出细胞的结构图．[ 解析 ] 北京期货商会组织结构设置如下：(1) 会员代表大会下设监事会、会长办公会，而会员代表大会与会长办公会共辖理事会；(2) 会长办公会下设会长，会长管理秘书长；(3) 秘书长具体分管：秘书处、规范自律委员会、服务推广委员会、发展创新委员会．绘制其组织结构图．[ 解析 ] 画出《数学 2 必修》中“点、线、面之间的位置关系”的知识结构图．[ 解析 ] 一、选择题1 ．结构图中基本要素之间一般关系为( )A ．上下关系B ．左右对称关系C ．从属或逻辑关系 D ．没有直接关系[ 答案 ] C[ 解析 ] 结构图反映的是要素之间的从属或逻辑关系．2 ．要描述一家工厂的组织情况，应该用( )A ．程序框图B ．工序流程图C ．知识结构图D ．组织结构图[ 答案 ] D[ 解析 ] 该结构图要反映工厂的人事组织情况．二、填空题3 ．家用电器的电路图是 ________ ，从早到晚的时间顺序的任务安排是 ________ ．[ 答案 ] 结构图 流程图[ 解析 ] 结构图是描述结构的图示，流程图可以用来描述具有时间特征的动态过程．4 ．景泰蓝是深受人民喜爱的手工艺品．现在我们把它的制作流程叙述一下：第一步制胎，第二步掐丝，第三步点蓝，第四步烧蓝，第五步打磨，第六步镀金．请你用工序流程图画出以上工序：[ 答案 ] 制胎掐丝点蓝烧蓝打磨镀金5 ．请完成选修 1—2 第二章推理与证明的知识结构图：[ 答案 ] 三、解答题6 ．回顾角的概念的推广的有关知识，并画出其网络结构图．[ 解析 ]
