九年级物理全册 155串、并联电路中电流的规律课件 (新版)新人教版 课件VIP免费

九年级物理全册 155串、并联电路中电流的规律课件 (新版)新人教版 课件九年级物理全册 155串、并联电路中电流的规律课件 (新版)新人教版 课件九年级物理全册 155串、并联电路中电流的规律课件 (新版)新人教版 课件九年级物理全册 155串、并联电路中电流的规律课件 (新版)新人教版 课件九年级物理全册 155串、并联电路中电流的规律课件 (新版)新人教版 课件

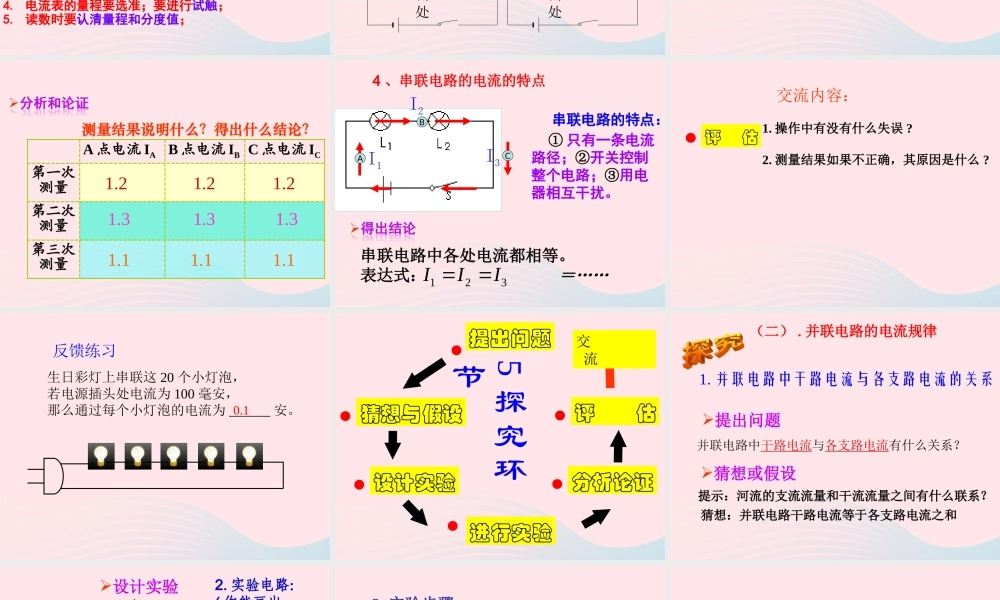

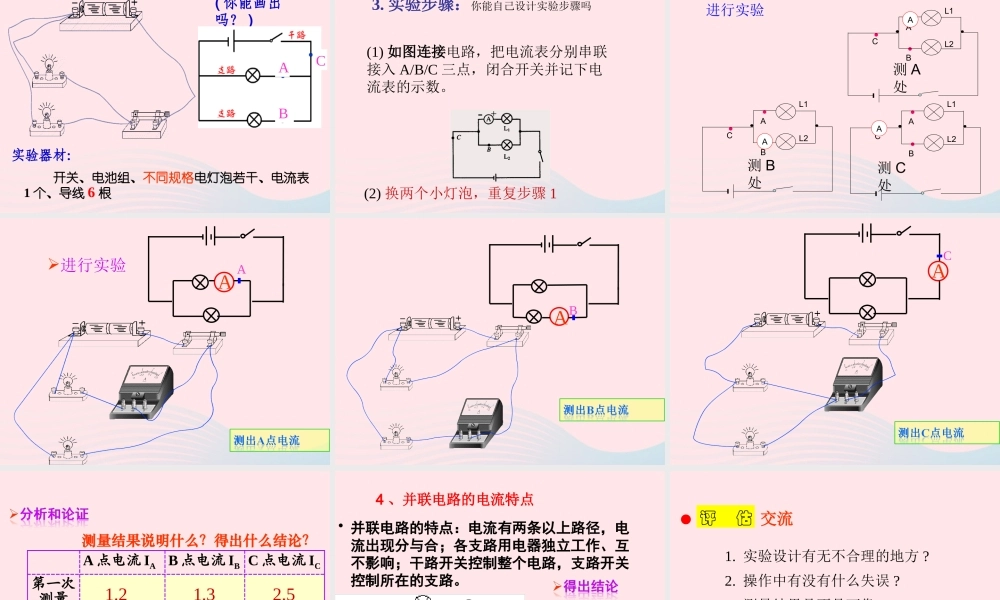

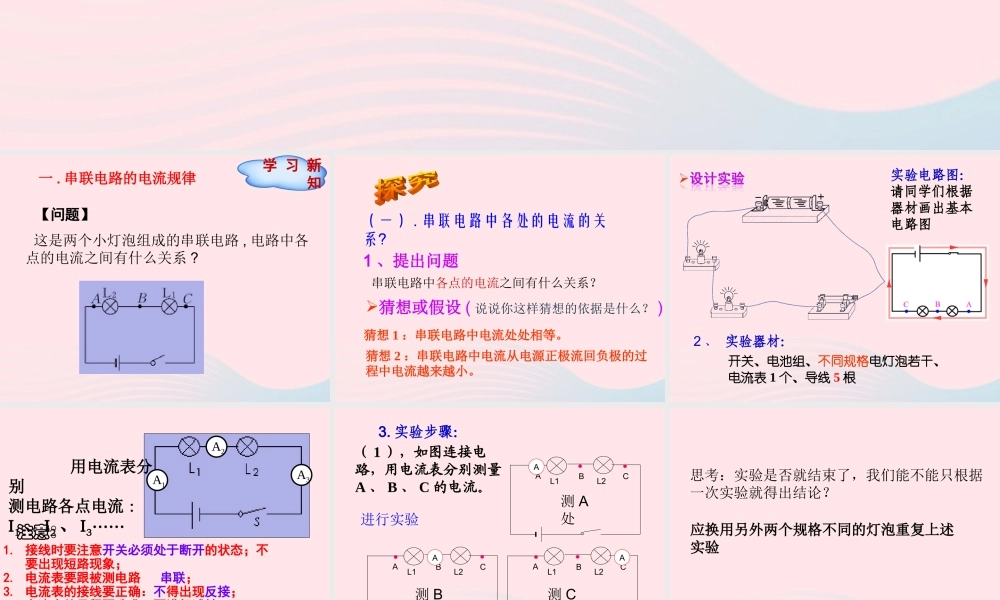

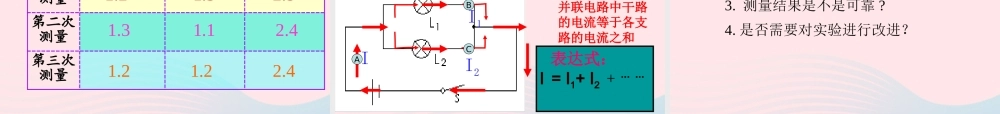

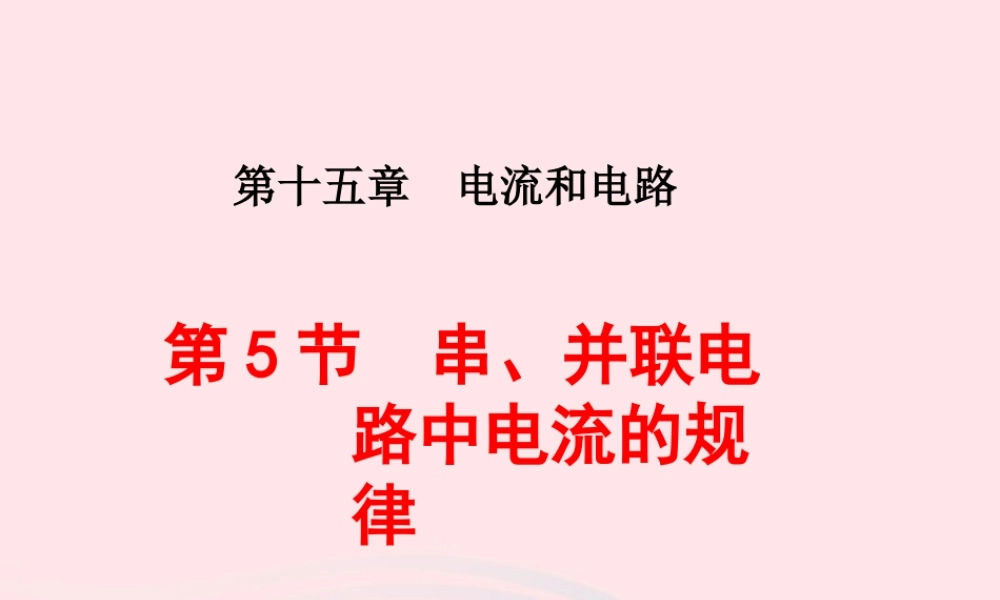

第 5 节 串、并联电路中电流的规律第十五章 电流和电路这是两个小灯泡组成的串联电路 , 电路中各点的电流之间有什么关系 ?学 习 新 知【问题】一 . 串联电路的电流规律(一) . 串联电路中各处的电流的关系?1 、提出问题串联电路中各点的电流之间有什么关系?猜想或假设 ( 说说你这样猜想的依据是什么? )猜想 1 :串联电路中电流处处相等。猜想 2 :串联电路中电流从电源正极流回负极的过程中电流越来越小。 2 、 实验器材:开关、电池组、不同规格电灯泡若干、电流表 1 个、导线 5 根实验电路图:请同学们根据器材画出基本电路图1. 接线时要注意开关必须处于断开的状态;不要出现短路现象;2. 电流表要跟被测电路 串联;3. 电流表的接线要正确:不得出现反接;4. 电流表的量程要选准;要进行试触;5. 读数时要认清量程和分度值;注意:A1A2A3 用电流表分别测电路各点电流 :I1 、 I2 、 I3……进行实验●ABCL1L2●●●ABCL1L2●●●ABCL1L2●●AAA测 A处测 B处测 C处( 1 ),如图连接电路,用电流表分别测量A 、 B 、 C 的电流。3. 实验步骤:思考:实验是否就结束了,我们能不能只根据一次实验就得出结论?应换用另外两个规格不同的灯泡重复上述实验测量结果说明什么?得出什么结论?A 点电流 IAB 点电流 IB C 点电流 IC第一次测量第二次测量第三次测量1.21.21.21.31.31.31.11.11.1 串联电路的特点: ① 只有一条电流路径;②开关控制整个电路;③用电器相互干扰。ABCI1I2I3串联电路中各处电流都相等。表达式: =……123III4 、串联电路的电流的特点 交流内容: 1. 操作中有没有什么失误 ? 2. 测量结果如果不正确,其原因是什么 ? 评 估•反馈练习生日彩灯上串联这 20 个小灯泡,若电源插头处电流为 100 毫安,那么通过每个小灯泡的电流为 ______ 安。0.1提出问题•猜想与假设•设计实验•进行实验•分析论证•评 估•5探究环节交 流1. 并联电路中干路电流与各支路电流的关系提出问题并联电路中干路电流与各支路电流有什么关系?猜想或假设提示:河流的支流流量和干流流量之间有什么联系?猜想:并联电路干路电流等于各支路电流之和(二) . 并联电路的电流规律设计实验实验器材: 开关、电池组、不同规格电灯泡若干、电流表1 个、导线 6 根2. 实验电路:( 你能画出吗? )ABC- +3. 实验步骤:你能自己设计实验步骤吗(1) 如图连接...
