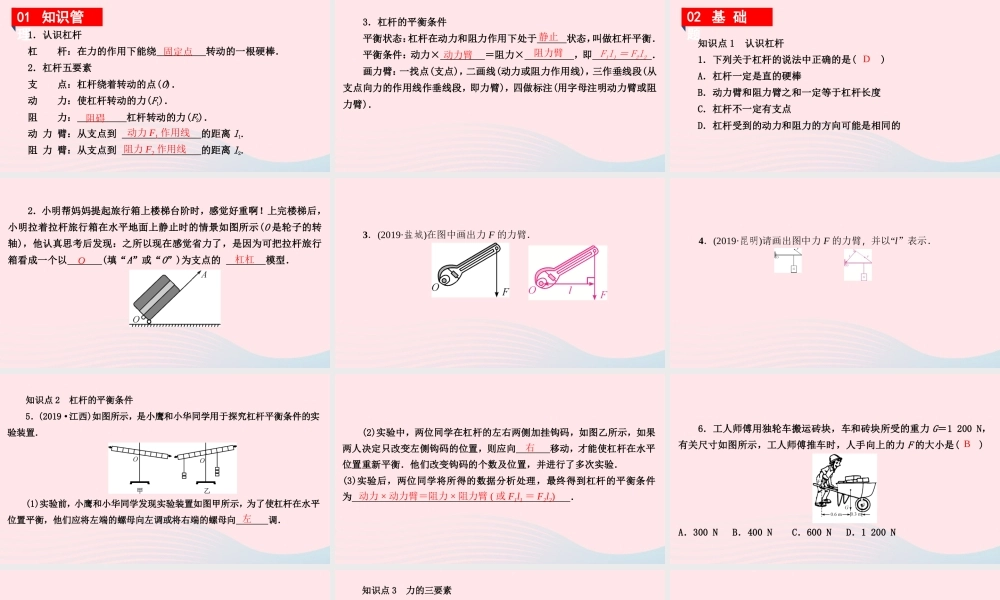

第六章 力和机械6.5 探究杠杆的平衡条件第 1 课时 杠杆的平衡条件物 理01 知识管理1．认识杠杆杠杆：在力的作用下能绕转动的一根硬棒．2．杠杆五要素支点：杠杆绕着转动的点(O)．动力：使杠杆转动的力(F1)．阻力：杠杆转动的力(F2)．动 力 臂：从支点到的距离 l1.阻 力 臂：从支点到的距离 l2.固定点阻碍动力 F1 作用线阻力 F2 作用线 3．杠杆的平衡条件平衡状态：杠杆在动力和阻力作用下处于状态，叫做杠杆平衡．平衡条件：动力×＝阻力×，即．画力臂：一找点(支点)，二画线(动力或阻力作用线)，三作垂线段(从支点向力的作用线作垂线段，即力臂)，四做标注(用字母注明动力臂或阻力臂)．静止 动力臂 阻力臂 F1l1 ＝ F2l202 基 础 题知识点 1认识杠杆1．下列关于杠杆的说法中正确的是()A．杠杆一定是直的硬棒B．动力臂和阻力臂之和一定等于杠杆长度C．杠杆不一定有支点D．杠杆受到的动力和阻力的方向可能是相同的D 2．小明帮妈妈提起旅行箱上楼梯台阶时，感觉好重啊！上完楼梯后，小明拉着拉杆旅行箱在水平地面上静止时的情景如图所示(O 是轮子的转轴)，他认真思考后发现：之所以现在感觉省力了，是因为可把拉杆旅行箱看成一个以(填“A”或“O”)为支点的模型．O 杠杠 3．(2019·盐城)在图中画出力 F 的力臂．4．(2019·昆明)请画出图中力 F 的力臂，并以“l”表示．知识点 2杠杆的平衡条件5．(2019·江西)如图所示，是小鹰和小华同学用于探究杠杆平衡条件的实验装置．(1)实验前，小鹰和小华同学发现实验装置如图甲所示，为了使杠杆在水平位置平衡，他们应将左端的螺母向左调或将右端的螺母向调．左 (2)实验中，两位同学在杠杆的左右两侧加挂钩码，如图乙所示，如果两人决定只改变左侧钩码的位置，则应向移动，才能使杠杆在水平位置重新平衡．他们改变钩码的个数及位置，并进行了多次实验．(3)实验后，两位同学将所得的数据分析处理，最终得到杠杆的平衡条件为． 右 动力 × 动力臂＝阻力 × 阻力臂 ( 或 F1l1 ＝ F2l2)6．工人师傅用独轮车搬运砖块，车和砖块所受的重力 G＝1 200 N，有关尺寸如图所示，工人师傅推车时，人手向上的力 F 的大小是()A．300 NB．400 NC．600 ND．1 200 NB 【易错点 1弄错支点】7．如图为工人用一根撬棒撬起一块石头，如果他向下用力，则点是支点；若他向上用力，则支点是点．(填“A”“B”或“C”)B C 知识点 3力的三要素10．(2019·桂林灌阳县期中)...
