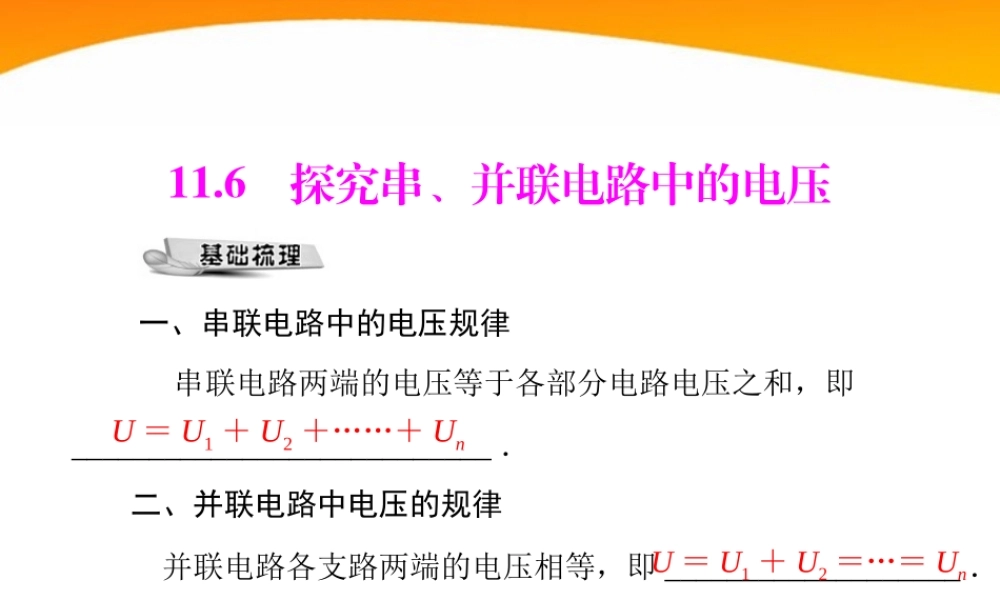

11.6探究串、并联电路中的电压一、串联电路中的电压规律串联电路两端的电压等于各部分电路电压之和，即___________________________ ．U ＝ U1 ＋ U2 ＋……＋ Un二、并联电路中电压的规律并联电路各支路两端的电压相等，即 ___________________ ．U ＝ U1 ＋ U2 ＝…＝ Un探究串、并联电路中的电压 1 ．串联电路中电压的规律 串联电路两端的电压等于各部分电路电压之和，即 U ＝ U1 ＋ U2 ＋…＋ Un ，如图 11 － 6 － 1 所示，把小灯泡 L1 和 L2 串联接入电路，用电压表分别接入电路中测出 ab 端、 bc 端、 ac 端的电压． 实验表明：串联电路中，电路两端的总电压等于各部分电路电压之和，即 Uac ＝ Uab ＋ Ubc.图 11 － 6 － 1图 11 － 6 － 22 ．并联电路中电压的规律并联电路中各支路两端的电压相等，即 U ＝ U1 ＝ U2 ＝…＝Un ，如图 11 － 6 － 2 所示，把小灯泡 L1 、 L2 并联接入电路中，用电压表分别测出 ab 端、 cd 端、 ef 端的电压．实验表明：并联电路中，各支路两端的电压相等，并且等于电源两端的电压，即 Uef ＝ Uab ＝ Ucd.3 ．注意：串联电路中各部分电路两端的电压不一定相等，只有当串联电路中的各个用电器完全相同时，各用电器两端的电压才相等；对于并联电路，各个支路两端的电压必然相等．[ 例题 ] 图 11 － 6 － 3 中电源电压保持不变，当开关 S1 断开、S2 接通时，电压表示数为 4.5 V ；当开关 S1 接通、 S2 断开时，电压表示数为 3 V ；则 L1 和 L2 两端电压分别是 ( 图 11 － 6 － 3)A ． 3 V 和 4.5 VB ． 1.5 V 和 4.5 VC ． 3 V 和 1.5 VD ． 1.5 V 和 3 V解析：电压表与被测量的电路并联，当 S1 断开， S2 接通时电压表测量的是灯 L1 与灯 L2 串联的总电压，当 S1 接通， S2 断开时，电压表测量的是灯 L1 的电压，根据串联电路的电压关系，可以计算出灯 L2 的电压．答案： C名称串联电路并联电路电流特点内容 串联电路中各处的电流相等并联干路中的电流等于各支路中电流之和公式I ＝ I1 ＝ I2 ＝…＝ InI ＝ I1 ＋ I2 ＋…＋ In电压特点内容串联电路两端的总电压等于各部分电路电压之和并联电路中各支路两端的电压相等公式U ＝ U1 ＋ U2 ＋…＋ UnU ＝ U1 ＝ U2 ＝…＝ Un串、并联电路中电流与电压的特点1 ．如图 11 － 6 － 4 所示的电路中，若 V1 的读数为 2 V ， V2的读数为 3 V ，则 V 的读数为 ()DA ． 1 VB ． 2 VC ． 3 VD ． 5 V图 11 － 6 － 42 ．用电压表分别测量电路中两盏电灯的电压，结果它们两)A端的电压不相等，由此判断两盏电灯的连接方式是 (A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断3 ．并联电路中，各支路的电压 ________ ．相等
