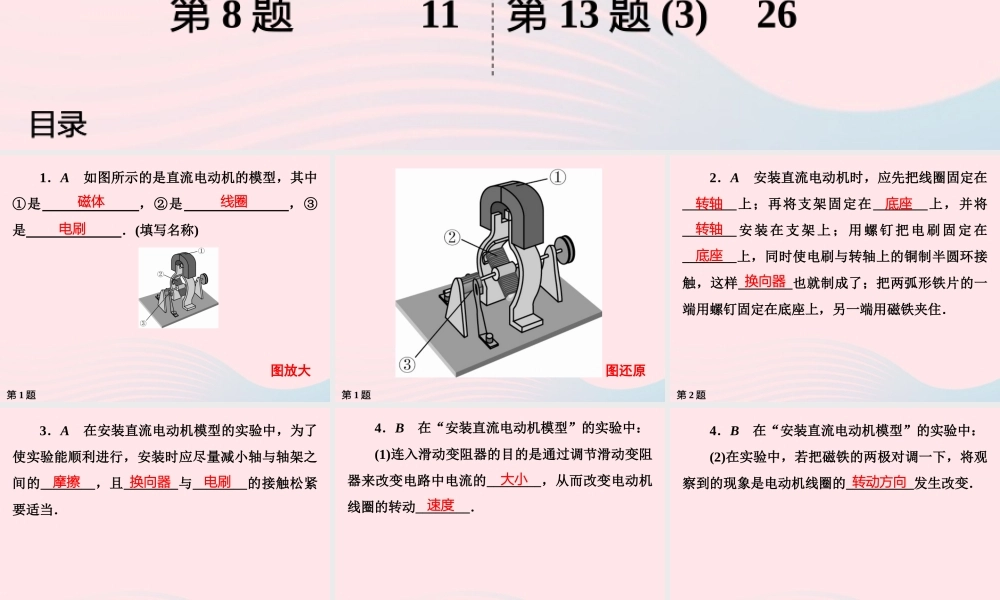

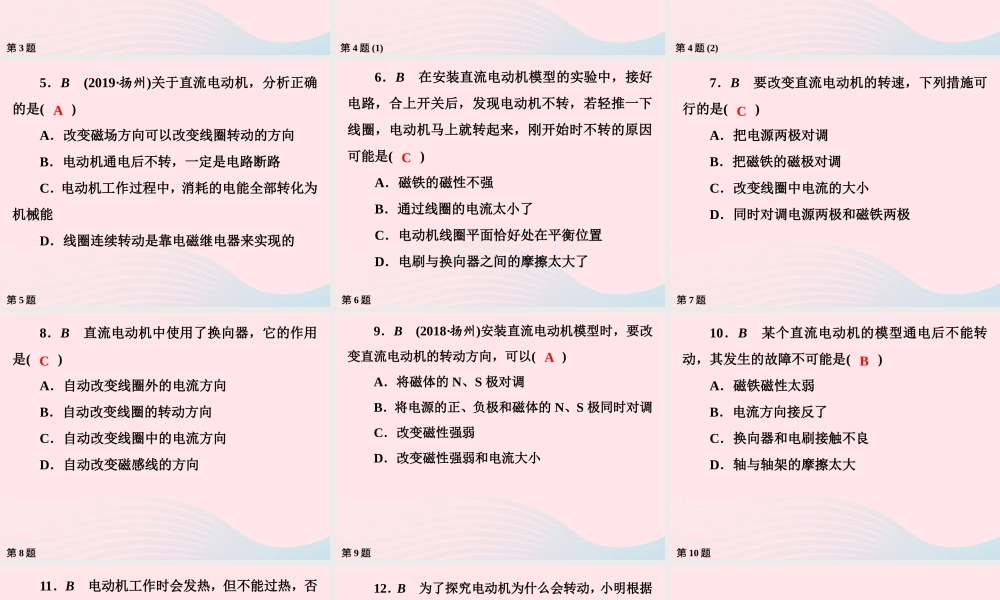

第 1 题2题号 PPT 页码 题号 PPT 页码目录第 2 题4第 3 题5第 4 题 (1)6第 4 题 (2) 7第 5 题8第 6 题9第 7 题10第 8 题11第 9 题12第 11 题14第 10 题13第 12 题 (1) 17第 12 题 (2) 18第 13 题 (1) 24第 12 题 (3) 19第 13 题 (2) 25第 13 题 (3) 26第 1 题1．A 如图所示的是直流电动机的模型，其中①是 ，②是 ，③是 ．(填写名称) 图放大磁体 线圈 电刷 第 1 题图还原第 2 题2．A 安装直流电动机时，应先把线圈固定在________上；再将支架固定在________上，并将________ 安 装 在 支架 上 ； 用 螺钉 把电 刷 固 定 在________上，同时使电刷与转轴上的铜制半圆环接触，这样________也就制成了；把两弧形铁片的一端用螺钉固定在底座上，另一端用磁铁夹住． 转轴 底座 转轴 底座 换向器 第 3 题3．A 在安装直流电动机模型的实验中，为了使实验能顺利进行，安装时应尽量减小轴与轴架之间的________，且________与________的接触松紧要适当． 摩擦 换向器 电刷 第 4 题 (1)4．B 在“安装直流电动机模型”的实验中： (1)连入滑动变阻器的目的是通过调节滑动变阻器来改变电路中电流的________，从而改变电动机线圈的转动________． 大小 速度 第 4 题 (2)4．B 在“安装直流电动机模型”的实验中： (2)在实验中，若把磁铁的两极对调一下，将观察到的现象是电动机线圈的__________发生改变． 转动方向 第 5 题5．B (2019·扬州)关于直流电动机，分析正确的是( ) A．改变磁场方向可以改变线圈转动的方向 B．电动机通电后不转，一定是电路断路 C．电动机工作过程中，消耗的电能全部转化为机械能 D．线圈连续转动是靠电磁继电器来实现的 A 第 6 题6．B 在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是( ) A．磁铁的磁性不强 B．通过线圈的电流太小了 C．电动机线圈平面恰好处在平衡位置 D．电刷与换向器之间的摩擦太大了 C 第 7 题7．B 要改变直流电动机的转速，下列措施可行的是( ) A．把电源两极对调 B．把磁铁的磁极对调 C．改变线圈中电流的大小 D．同时对调电源两极和磁铁两极 C 第 8 题8．B 直流电动机中使用了换向器，它的作用是( ) A．自动改变线圈外的电流方向 B．自动改变线圈的转动方向 C．自...
