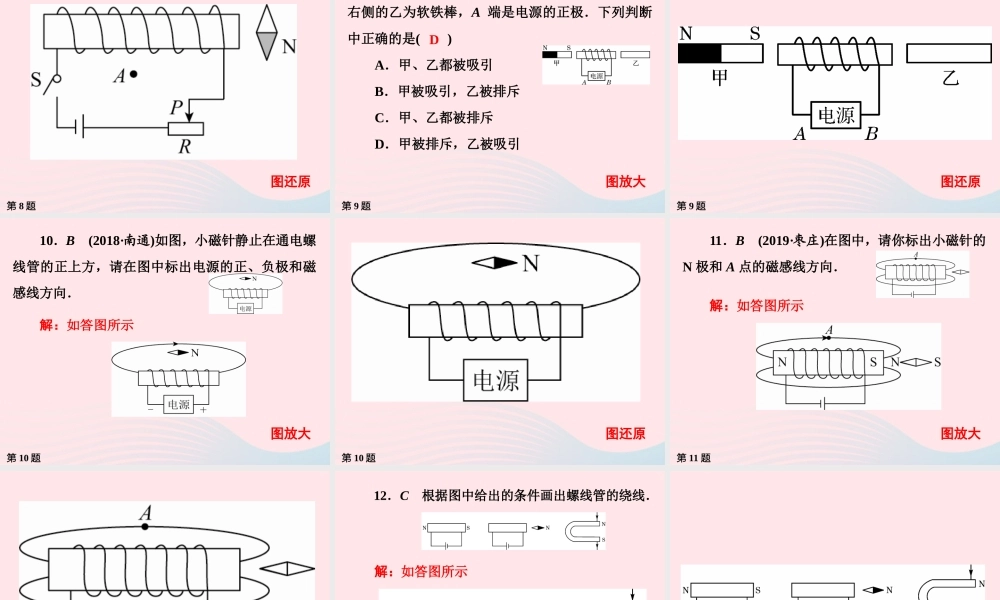

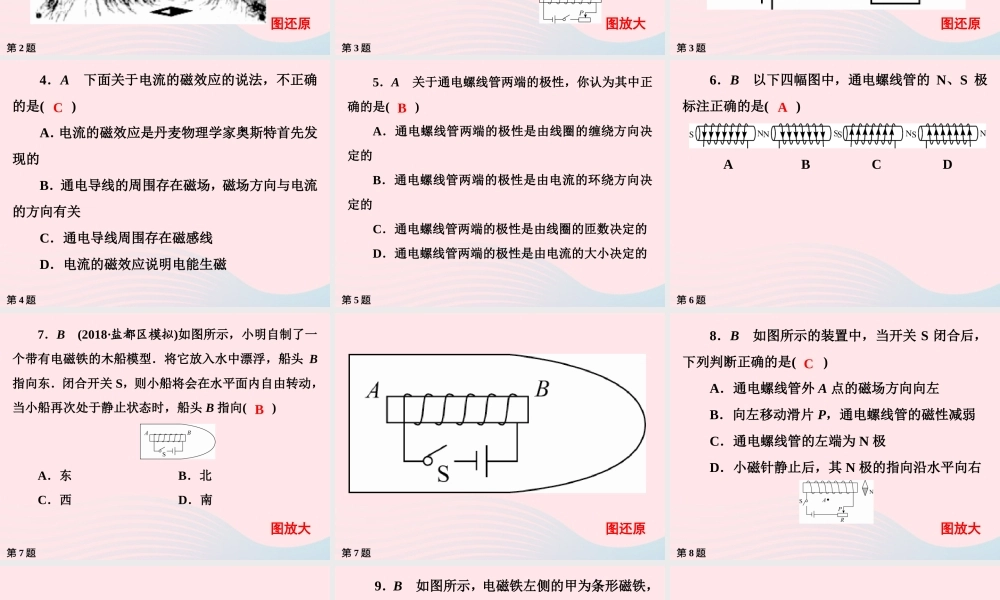

第 1 题2题号 PPT 页码 题号 PPT 页码目录第 2 题4第 3 题6第 4 题8第 5 题9第 6 题10第 7 题11第 8 题13第 9 题15第 10 题17第 12 题21第 11 题19第 13 题 (1)23第 13 题 (2) 25第 13 题 (3) 27第 1 题1．A 如图所示，在静止的小磁针上方拉一根与小磁针平行的导线，给导线通电时，小磁针会______，这个实验叫_________实验，它表明______ _________________，若改变导线中的电流方向，小磁针偏转的方向____________，这表明磁场方向与____________的方向有关系． 图放大偏转 奥斯特 通电导体周围存在磁场相反 电流 第 1 题图还原第 2 题图放大2．A 在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撒上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情况如图所示．铁屑在玻璃板上的分布与______________的磁场分布非常相似．若把连接电源正负极的接线对调，再闭合开关，轻敲玻璃板，此时铁屑分布情况________(填“改变”或“不变”)，小磁针 N、S 极的指向________(填“改变”或“不变”)． 条形磁铁 不变 改变 第 2 题图还原第 3 题图放大3．A (2019·济宁)如图所示，当开关闭合后，螺线管上方的小磁针静止在图示位置，则小磁针的右侧为________极；关于通电螺线管磁场的方向，小明通过实验得出的结论是：通电螺线管的极性跟导线的环绕方向有关．请对此结论作出评价：___________________________ __________________________________________________ __________________________________________________ ____________________________． S 不正确，实验时，当 观察到当电流反向，小磁针磁极的指向也发生改变 这一现象时，表明通电螺线管的磁场方向与电流方 向有关，与绕线方向无关 第 3 题图还原第 4 题4．A 下面关于电流的磁效应的说法，不正确的是( ) A．电流的磁效应是丹麦物理学家奥斯特首先发现的 B．通电导线的周围存在磁场，磁场方向与电流的方向有关 C．通电导线周围存在磁感线 D．电流的磁效应说明电能生磁 C 第 5 题5．A 关于通电螺线管两端的极性，你认为其中正确的是( ) A．通电螺线管两端的极性是由线圈的缠绕方向决定的 B．通电螺线管两端的极性是由电流的环绕方向决定的 C．通电螺线管两端的极性是由线圈的匝数决定的 D．通电螺线管两端的极性是由电流的大小决定的 B 第 6 题6．B 以下四幅图中，通电螺线管的 N、S 极标注...
