九年级物理连接并联电路课件VIP免费

九年级物理连接并联电路课件九年级物理连接并联电路课件九年级物理连接并联电路课件九年级物理连接并联电路课件九年级物理连接并联电路课件

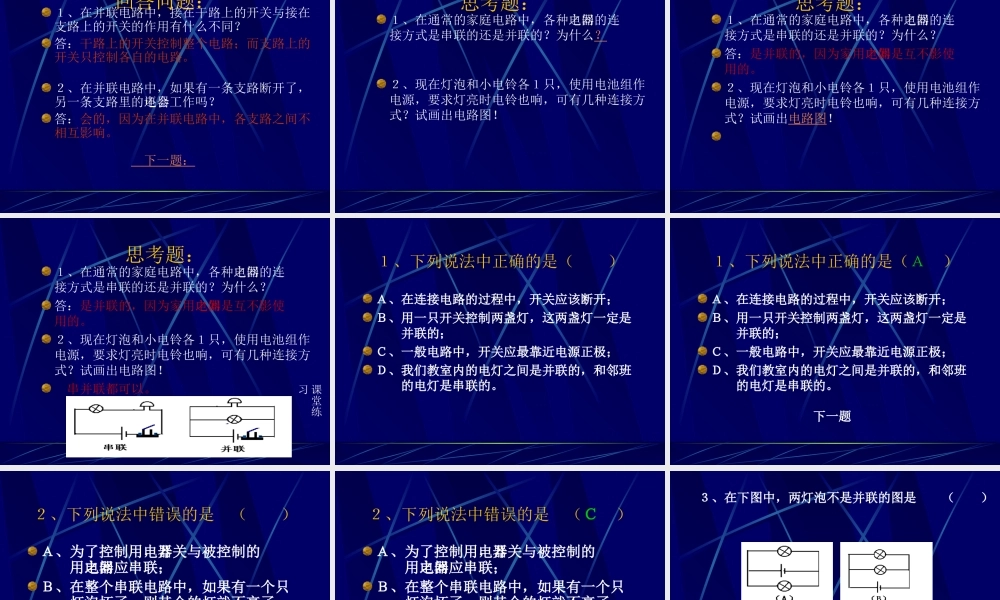

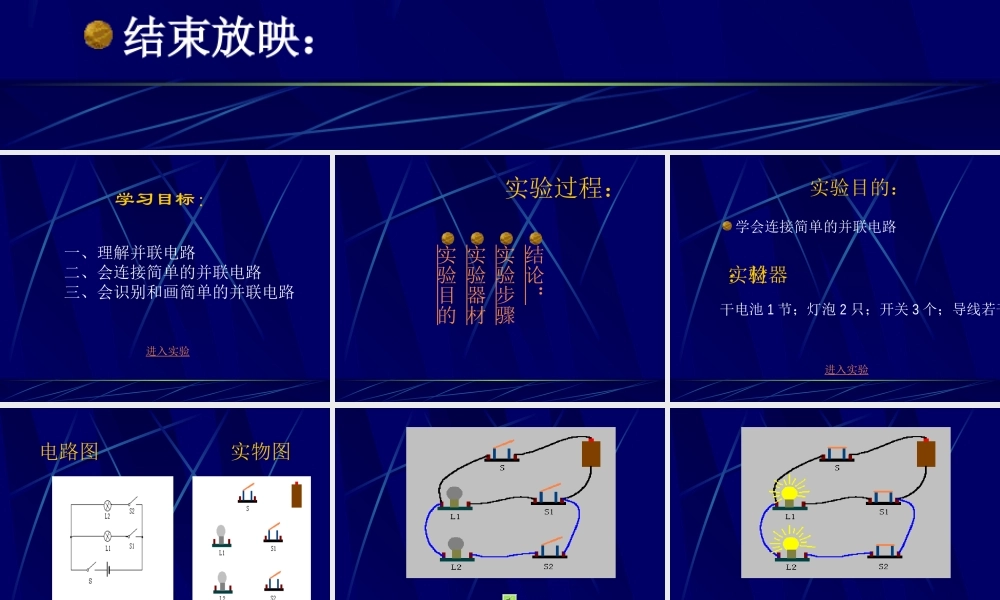

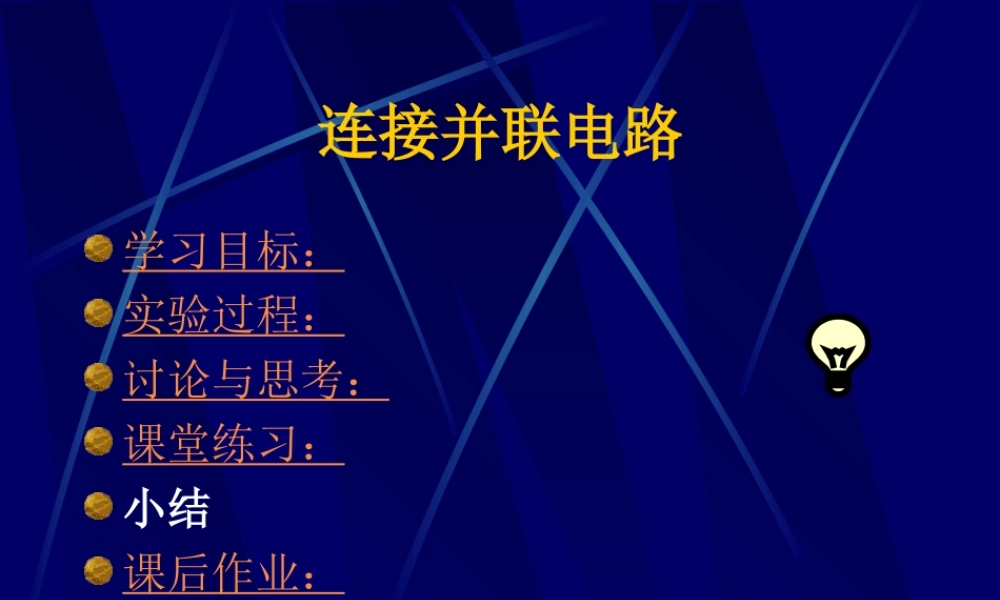

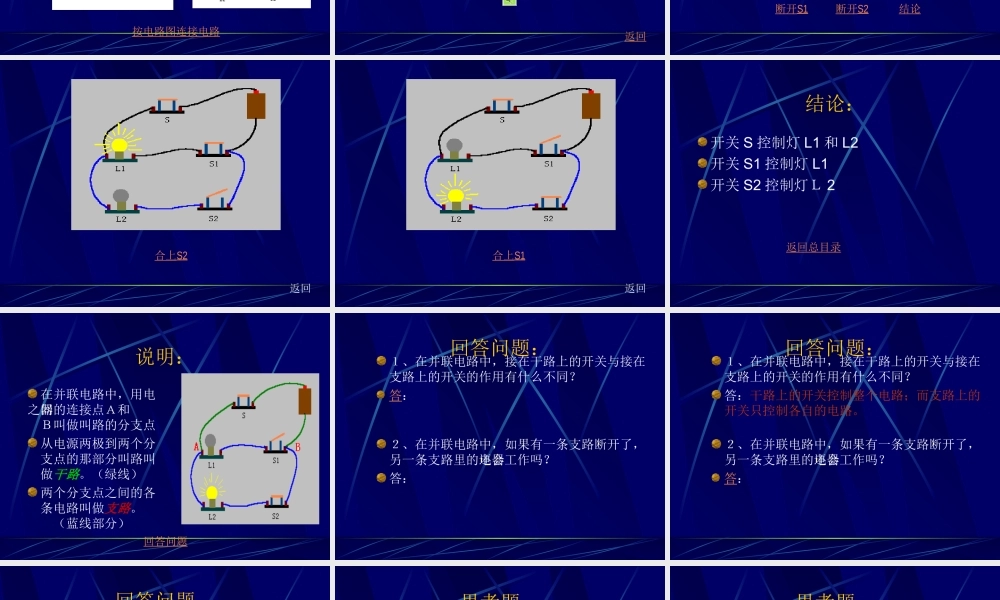

连接并联电路学习目标:实验过程:讨论与思考:课堂练习:小结课后作业:结束放映: 学习目标:一、理解并联电路二、会连接简单的并联电路三、会识别和画简单的并联电路进入实验 实验过程:结论:实验步骤实验器材实验目的 实验目的:学会连接简单的并联电路实验器材:干电池 1 节;灯泡 2 只;开关 3 个;导线若干进入实验 电路图 实物图按电路图连接电路 返回 断开S1断开S2结论 返回合上S2 返回合上S1 结论:开关 S 控制灯 L1 和 L2开关 S1 控制灯 L1开关 S2 控制灯L 2返回总目录 说明:在并联电路中,用电器之间的连接点A和B叫做叫路的分支点从电源两极到两个分支点的那部分叫路叫做干路。(绿线)两个分支点之间的各条电路叫做支路。 (蓝线部分)回答问题 回答问题:1、在并联电路中,接在干路上的开关与接在支路上的开关的作用有什么不同?答: 2、在并联电路中,如果有一条支路断开了,另一条支路里的电器还会工作吗?答: 回答问题:1、在并联电路中,接在干路上的开关与接在支路上的开关的作用有什么不同?答:干路上的开关控制整个电路;而支路上的开关只控制各自的电路。 2、在并联电路中,如果有一条支路断开了,另一条支路里的电器还会工作吗?答: 回答问题:1、在并联电路中,接在干路上的开关与接在支路上的开关的作用有什么不同?答:干路上的开关控制整个电路;而支路上的开关只控制各自的电路。 2、在并联电路中,如果有一条支路断开了,另一条支路里的电器还会工作吗?答:会的,因为在并联电路中,各支路之间不相互影响。 下一题: 思考题:1、在通常的家庭电路中,各种电器之间的连接方式是串联的还是并联的?为什么? 2、现在灯泡和小电铃各1只,使用电池组作电源,要求灯亮时电铃也响,可有几种连接方式?试画出电路图! 思考题:1、在通常的家庭电路中,各种电器之间的连接方式是串联的还是并联的?为什么?答:是并联的,因为家用电器之间是互不影使用的。2、现在灯泡和小电铃各1只,使用电池组作电源,要求灯亮时电铃也响,可有几种连接方式?试画出电路图! 思考题:1、在通常的家庭电路中,各种电器之间的连接方式是串联的还是并联的?为什么?答:是并联的,因为家用电器之间是互不影使用的。2、现在灯泡和小电铃各1只,使用电池组作电源,要求灯亮时电铃也响,可有几种连接方式?试画出电路图! 串并联都可以。 课堂练习 1、下列说法中正确的是( ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理连接并联电路课件
