九年级物理下册 第十七章 电动机与发电机阶段专题复习课件 (新版)粤教沪版 课件VIP免费

九年级物理下册 第十七章 电动机与发电机阶段专题复习课件 (新版)粤教沪版 课件九年级物理下册 第十七章 电动机与发电机阶段专题复习课件 (新版)粤教沪版 课件九年级物理下册 第十七章 电动机与发电机阶段专题复习课件 (新版)粤教沪版 课件

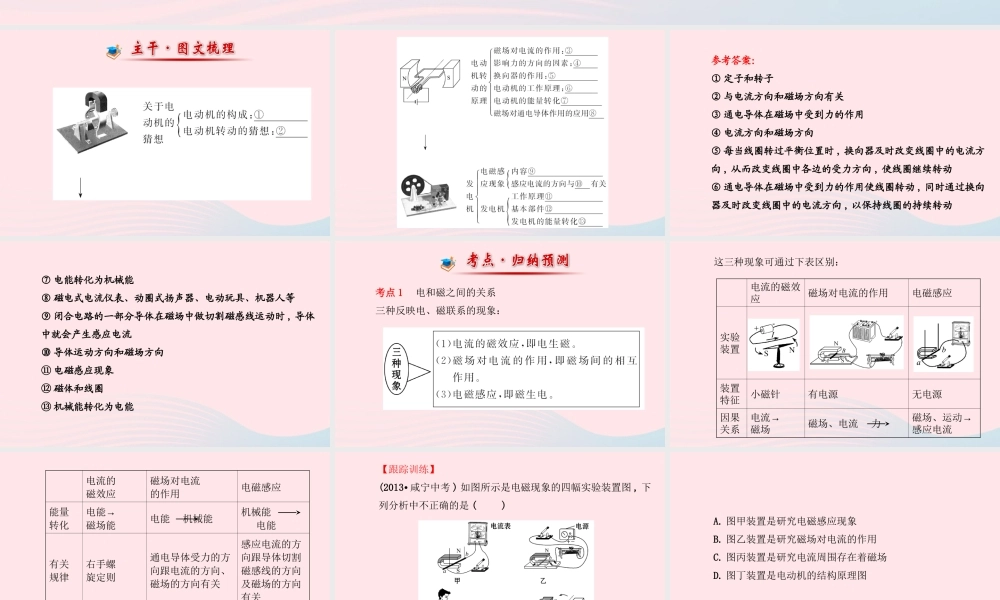

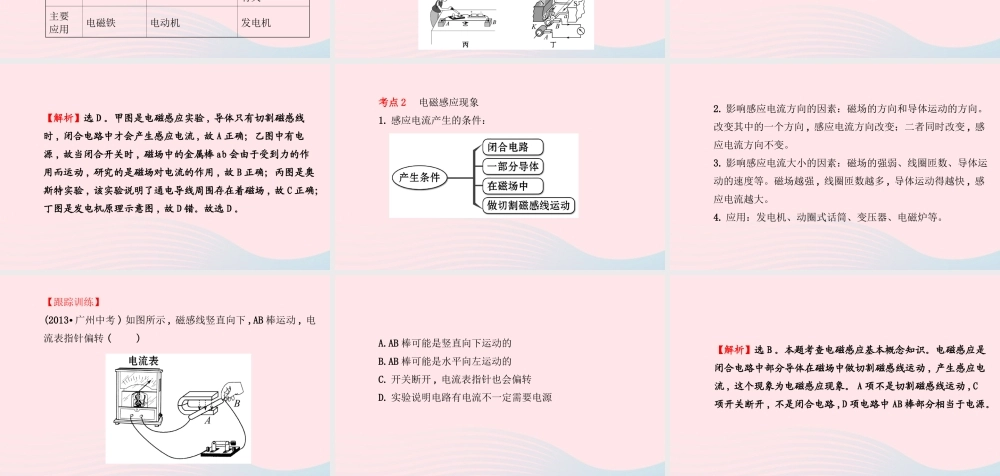

阶段专题复习第十七章参考答案:① 定子和转子② 与电流方向和磁场方向有关③ 通电导体在磁场中受到力的作用④ 电流方向和磁场方向⑤ 每当线圈转过平衡位置时 , 换向器及时改变线圈中的电流方向 , 从而改变线圈中各边的受力方向 , 使线圈继续转动⑥ 通电导体在磁场中受到力的作用使线圈转动 , 同时通过换向器及时改变线圈中的电流方向 , 以保持线圈的持续转动⑦ 电能转化为机械能⑧ 磁电式电流仪表、动圈式扬声器、电动玩具、机器人等⑨ 闭合电路的一部分导体在磁场中做切割磁感线运动时 , 导体中就会产生感应电流⑩ 导体运动方向和磁场方向⑪ 电磁感应现象⑫ 磁体和线圈⑬ 机械能转化为电能考点 1 电和磁之间的关系三种反映电、磁联系的现象:这三种现象可通过下表区别:电流的磁效应磁场对电流的作用电磁感应实验装置装置特征小磁针有电源无电源因果关系→电流磁场 磁场、电流力→磁场、运动感应电流电流的磁效应磁场对电流的作用电磁感应能量转化→电能磁场能 电能机械能机械能 电能有关规律右手螺旋定则通电导体受力的方向跟电流的方向、磁场的方向有关感应电流的方向跟导体切割磁感线的方向及磁场的方向有关主要应用电磁铁电动机发电机【跟踪训练】 (2013· 咸宁中考 ) 如图所示是电磁现象的四幅实验装置图 , 下列分析中不正确的是 ( )A. 图甲装置是研究电磁感应现象B. 图乙装置是研究磁场对电流的作用C. 图丙装置是研究电流周围存在着磁场D. 图丁装置是电动机的结构原理图【解析】选 D 。甲图是电磁感应实验 , 导体只有切割磁感线时 , 闭合电路中才会产生感应电流 , 故 A 正确;乙图中有电源 , 故当闭合开关时 , 磁场中的金属棒 ab 会由于受到力的作用而运动 , 研究的是磁场对电流的作用 , 故 B 正确;丙图是奥斯特实验 , 该实验说明了通电导线周围存在着磁场 , 故 C 正确;丁图是发电机原理示意图 , 故 D 错。故选 D 。考点 2 电磁感应现象1. 感应电流产生的条件:2. 影响感应电流方向的因素:磁场的方向和导体运动的方向。改变其中的一个方向 , 感应电流方向改变;二者同时改变 , 感应电流方向不变。3. 影响感应电流大小的因素:磁场的强弱、线圈匝数、导体运动的速度等。磁场越强 , 线圈匝数越多 , 导体运动得越快 , 感应电流越大。4. 应用:发电机、动圈式话筒、变压器、电磁炉等。【跟踪训练】 (2013· 广州中考 ) 如图所示 , 磁感...
