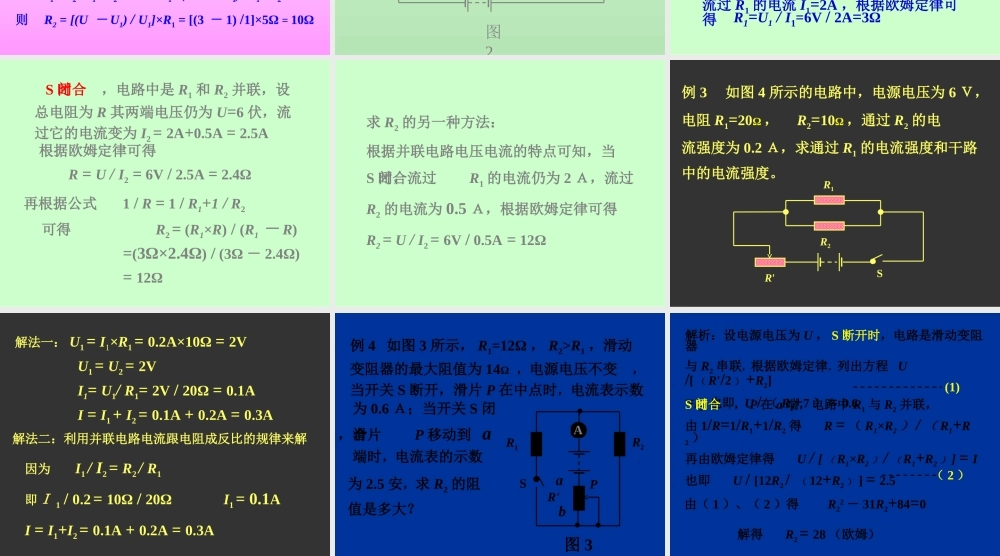

欧姆定律复习U 、 I 、 R 的关系？电流跟电压成正比I1 / I2 = U1 / U2控制变量法（实验）R 不变U 不变电流跟电阻成反比I1 / I2 = R2 / R1 欧姆定律：导体 中的电流跟导体两端的电压成正比，跟导体的电阻成反比 。 即I = U / R综 合并联电路的总电阻1/R = 1/ R1 + 1/R 2串联电路的总电阻R = R1+ R2伏安法测电阻R = U / I应 用电压的特 点电阻的特 点电压( 流 ) 分 配 U = U1 + U2 U = U1 = U2 R = R1+ R21/R=1/R1+1/R2 U1/R1=U2/R2 or U1/U2=R1/R2 I1R1=I2R2 or I1/I2=R2/R1电路图SR1R2II1I2SR2R1II1I2 串联电路 并联电路电流的特 点 I = I1= I2 I = I1 + I2 例 1 如图 1 所示，已知电阻 R = 5 Ω ，电源电压 U=3 Ｖ，求滑动变阻器连入电路的电阻为多大时，电压表的读数为 1 Ｖ。图 1R=5ΩU=3vR'=?1VV解析一：根据欧姆定律 可求得 I1= U1 / R1= 1V / 5Ω= 0.2A解析二：根据串联电路中的电压分配跟电阻成正比，求出连入电路中的电阻 U1 / U2=R1 / R2 U1 / (U － U1)=R1 / R2 则 R2 = [(U － U1) / U1]×R1 = [(3 － 1) /1]×5Ω = 10Ω根据串联电路的特点 , 流过 R' 上的 电流 I2= I1= 0.2A R' 两端的电压 U2= U － U1= 3V － 1V= 2V所以 R ' =U2/ I2=2V/ 0.2A=10Ω例 2 如图 2 所示的电路中，电源电压为 6 Ｖ不变 ，当 S 断开时 ， 电流表示数为2 Ａ，当 S 闭合时，电流表的示数变化了 0.5 Ａ，求 R1 、 R2 阻值。AU = 6V图 2R1R2解析：从图可知，S 断开时，电路中的电阻只是 R1, 此时 R1 两端的电压U1=6V, 流过 R1 的电流 I1=2A ，根据欧姆定律可得R1=U1 / I1=6V / 2A=3ΩAU = 6V图 2R1R2 S 闭合时，电路中是 R1 和 R2 并联，设总电阻为 R 其两端电压仍为 U=6 伏，流过它的电流变为 I2 = 2A+0.5A = 2.5A 根据欧姆定律可得 R = U / I2 = 6V / 2.5A = 2.4Ω再根据公式 1 / R = 1 / R1+1 / R2 可得 R2 = (R1×R) / (R1 － R) =(3Ω×2.4Ω) / (3Ω － 2.4Ω) = 12Ω求 R2 的另一种方法：根据并联电路电压电流的特点可知，当S 闭合时，流过R1 的电流仍为 2 Ａ，流过R2 的电流为 0.5 Ａ，根据欧姆定律可得R2 = U / I2 = 6V / 0.5A = 12ΩR1R2R'S例 3 如图 4 所示的...
