北师大版欧姆定律 初三物理总复习课件一[整理两套]VIP专享VIP免费

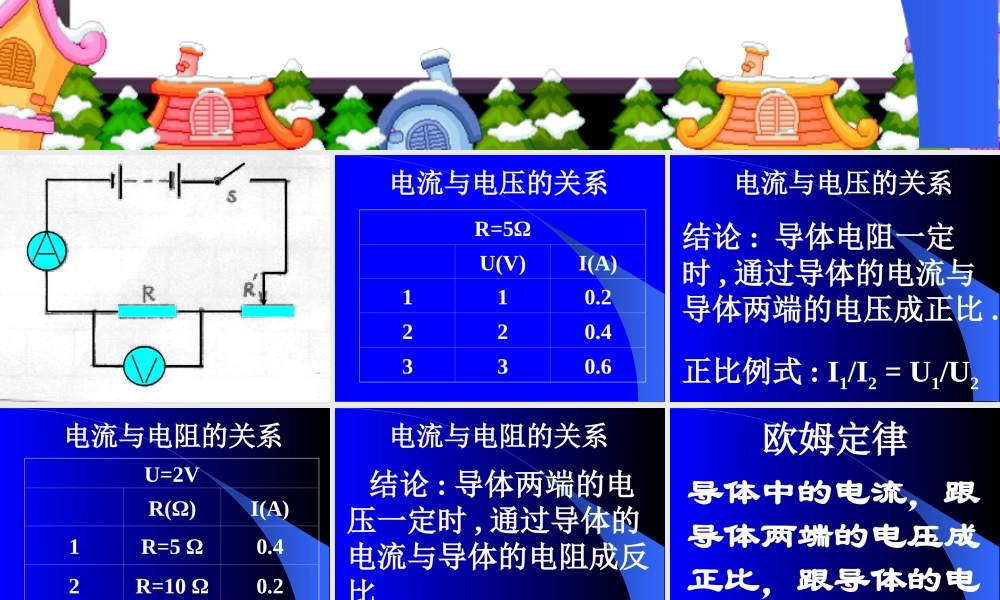

电流与电压的关系R=5ΩU(V)I(A)110.2220.4330.6 结论 : 导体电阻一定时 , 通过导体的电流与导体两端的电压成正比 . 电流与电压的关系正比例式 : I1/I2 = U1/U2 电流与电阻的关系U=2VR(Ω)I(A)1R=5 Ω0.42R=10 Ω0.23R=15 Ω0.14 结论 : 导体两端的电压一定时 , 通过导体的电流与导体的电阻成反比电流与电阻的关系反比例式 :I2/I1 = R1/R2 欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比 一个定值电阻的阻值是 5欧 , 加在它两端的电压是10 伏 , 那么流过它的电流是多少安 ?能否用量程为 0.6 安的电流表来测量这个电流值 ? 有一个电烤箱 , 要求它的电阻线圈中的电流必须等于 10 安 , 如果线圈的电阻是 22 欧 , 则电阻两端所加的电压必须多大 ? 某手电筒小灯泡两端的电压是 2.2V, 用电流表测得流过的电流是 250mA, 这个灯泡的电阻是多少 ? 使用欧姆定律的注意事项1 、 I U R 必须具有同时性和同一性2 、注意单位的统一（都用国际主单位）3 、在不同情况下要用角标加以区别 运用欧姆定律推导串联电路及并联电路的电阻之间的关系自编运用欧姆定律的有关习题 一个电热杯的铭牌上一个电热杯的铭牌上标有“标有“ 220V 300W”220V 300W”的字样，其中的字样，其中 220V220V 的的含义是————，物含义是————，物理学中通常把它称为理学中通常把它称为——电压——电压 额定电压：用电器正常工作时所需要的电压，叫额定电压。如果实际电压比额定电压高很多，很可能损坏用电器；如果实际电压比额定电压低很多，用电器就不能发挥效用，有时还会损坏用电器。 1 、在电阻一定的情况下，导体中的电流跟这段导体两端的电压 。 2 、在电压不变的情况下，导体中的电流跟导体的电阻 。 一个电阻所加电压增大为原来的二倍时，通过它的电流强度是原来的 倍。 关于电流跟电压的电阻的关系，下列说法正确的是（ ）（ A ）导体的电阻越大，通过导体的电流越小（ B ）导体的电阻越大，通过导体的电流越大（ C ）导体两端的电压越大，导体的电阻越大，通过导体的电流也越大（ D ）在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大 加在导体两端的电压是 10伏时，通过导体的电流是0.2 安，那么加在导体两端的电压为 0 伏时，导体的电阻是（ ）(A ） 0 欧 （ B ） 2 欧 （ C ） 5 欧 （ D ） 50 欧 电源电压不变 , 当开关 S 由断开到闭合时 , 电压表 V1的示数将 __, 电压表 V2 的示数将 ___R1R212
