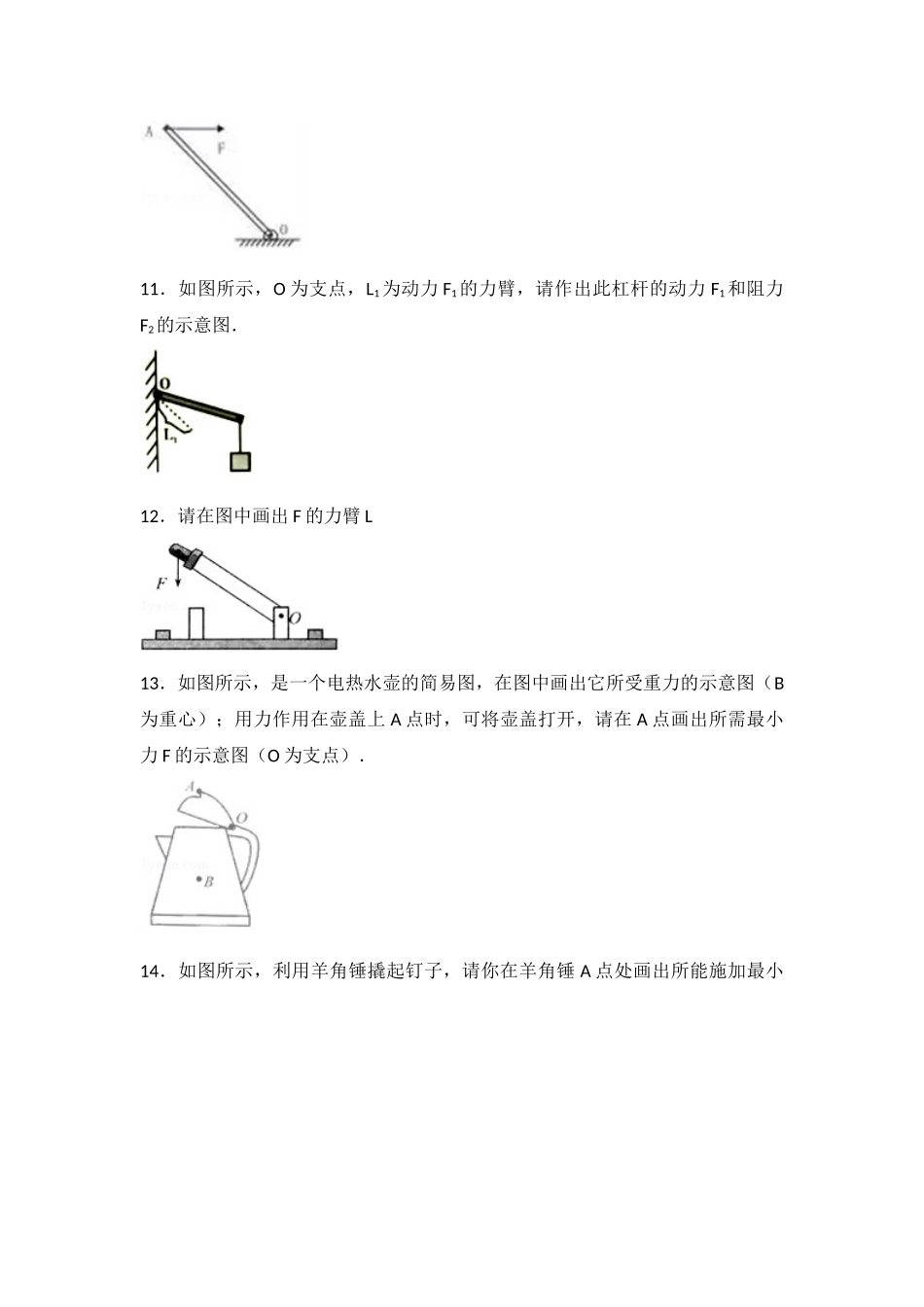

初三秋季期中画图题一．作图题（共40小题）1．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图．2．如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．3．如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图．4．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂．5．如图阳阳同学做俯卧撑时的示意图，他重500N，A点为重心，请画出以O点为支点时重力G的力臂L和水平地面对手的支持力F的示意图．6．如图所示，请在图中画出力F的力臂l及物体所受重力的示意图．7．画出图甲中F的力臂并标明8．在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2．9．如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂L．10．请在图中画出均匀木棒OA的重力示意图以及力F的力臂．11．如图所示，O为支点，L1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图．12．请在图中画出F的力臂L13．如图所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B为重心）；用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F的示意图（O为支点）．14．如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2．15．如图所示，工人用一根硬棒以O为支点，想在A点施加最小的力撬动石头，请画出最小动力F1的示意图和阻力F2的力臂L2．16．如图所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上A点所加最小作用力F的示意图．17．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路．18．如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号．19．在图中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器能控制两只灯泡的亮度．20．请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．21．如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整．要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择．22．根据电路图，以笔画线代替导线连接实物电路．23．在如图所示电路的○里填上适当的电表符号，要求：闭合电键S，两灯均能发光．24．随着生活水平的提高，人们对卫生间里空气质量的要求越来越高．为了保证空气流通，小刚家的卫生间安装了换气扇，且换气扇与电灯由同一个开关控制，闭合开关时，换气扇和电灯同时工作．请你用笔画线代替导线，将如图所示的电灯、换气扇（用表示）和控制它们的开关正确连入电路．25．请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图所示的虚线方框内画出电路图．26．用笔画代替导线完成图1中电路的实物连接．要求：两灯串联，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路图．27．如图所示，小明利用一个单刀双掷开关，设计了红绿交通信号指示灯模型，根据电路图连接实物图．28．按照图甲所示的电路图，将图乙的实物元件连接起来29．为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮．它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的．请完成电路连接．30．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．请你设计上述电路，并将电路图画在图中方框内．31．教室内的投影仪工作时，闭合开关S1时，散热风扇转动；再闭合开关S2时，投影灯泡发光，如果只闭合S2，灯泡不发光．请你在答题卡的指定位置画出该投影仪的简化电路图．（电源处用两脚插头表示，风扇用电动机符号表示，...
