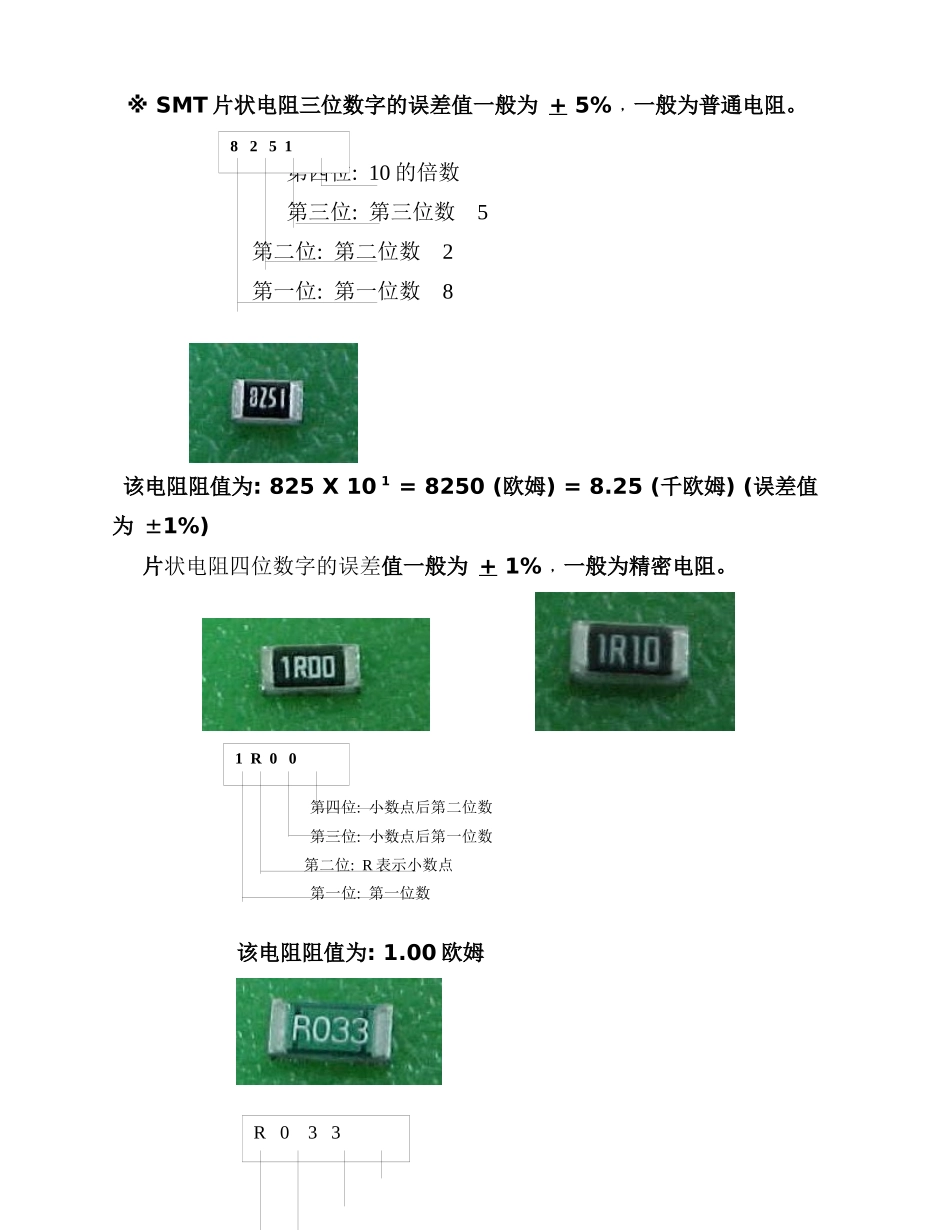

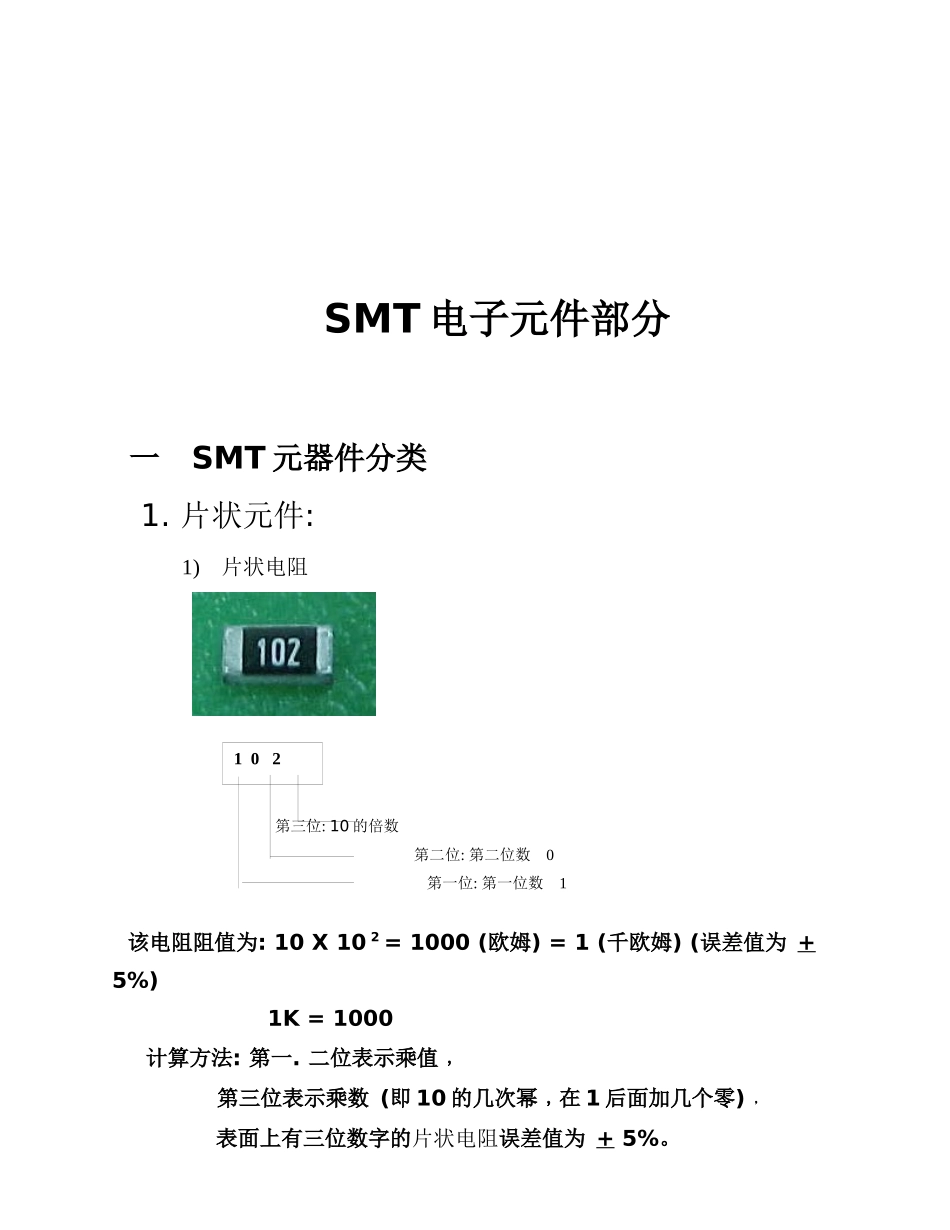

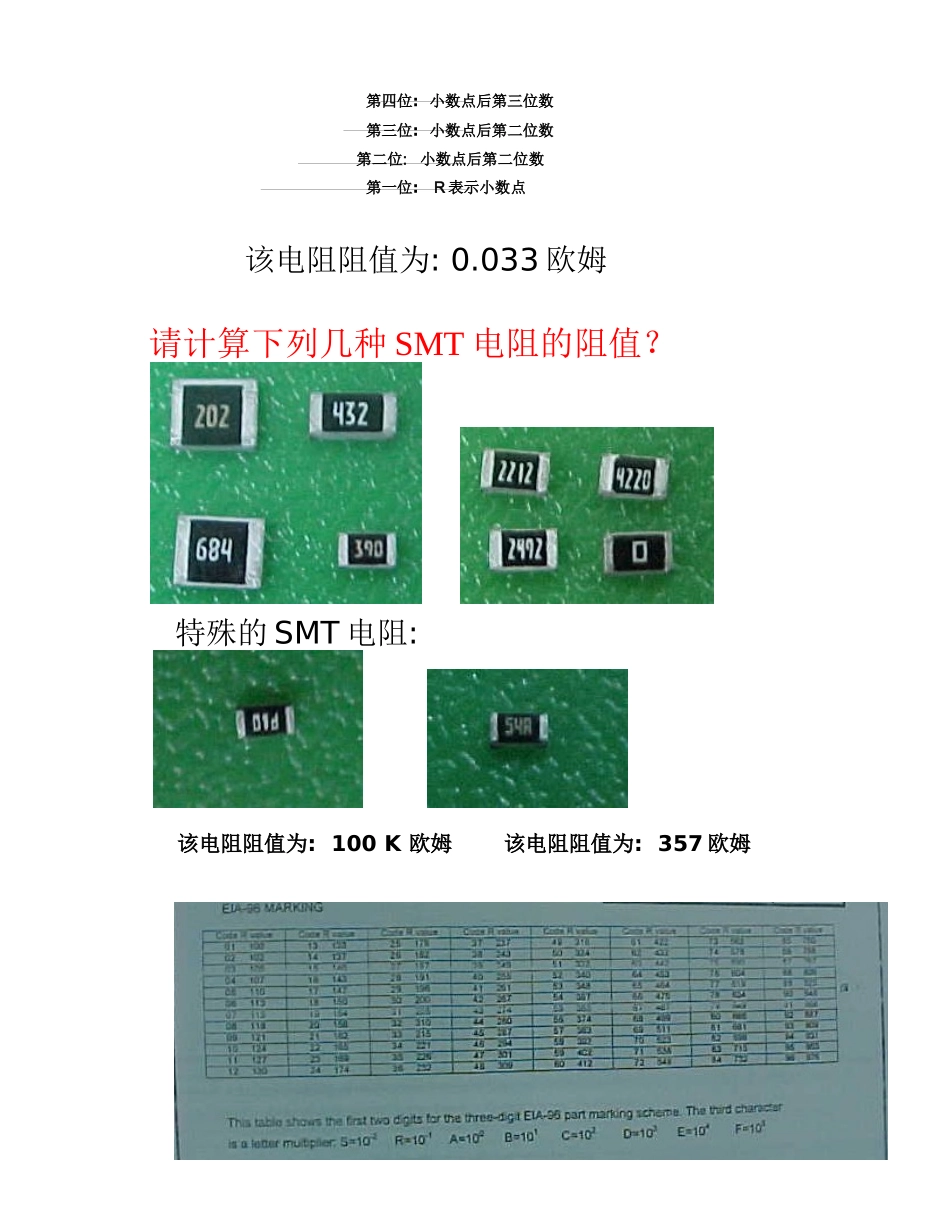

SMT 电子元件部分 一 SMT 元器件分类 1. 片状元件: 1)片状电阻 第三位: 10 的倍数 第二位: 第二位数 0第一位: 第一位数 1 该电阻阻值为: 10 X 10 2 = 1000 (欧姆) = 1 (千欧姆) (误差值为 + 5%) 1K = 1000计算方法: 第一. 二位表示乘值﹐ 第三位表示乘数 (即 10 的几次幂﹐在 1 后面加几个零)﹐ 表面上有三位数字的片状电阻误差值为 + 5%。1 0 2 ※ SMT 片状电阻三位数字的误差值一般为 + 5%﹐一般为普通电阻。 第四位: 10 的倍数 第三位: 第三位数 5 第二位: 第二位数 2 第一位: 第一位数 8 该电阻阻值为: 825 X 10 1 = 8250 (欧姆) = 8.25 (千欧姆) (误差值为 ±1%) 片状电阻四位数字的误差值一般为 + 1%﹐一般为精密电阻。 第四位: 小数点后第二位数 第三位: 小数点后第一位数 第二位: R 表示小数点 第一位: 第一位数 该电阻阻值为: 1.00 欧姆 8 2 5 11 R 0 0 R 0 3 3 第四位: 小数点后第三位数 第三位: 小数点后第二位数 第二位: 小数点后第二位数 第一位: R 表示小数点 该电阻阻值为: 0.033 欧姆 请计算下列几种 SMT 电阻的阻值？ 特殊的 SMT 电阻: 该电阻阻值为: 100 K 欧姆 该电阻阻值为: 357 欧姆 2 ) 片状电容:A. 目前我们公司使用的片状电容主要是瓷介电容(陶瓷电容). 外观及内部结构示意图 (电容外形示意图) (电容结构示意图) B.特点:外观主体一般呈灰黄色,为陶瓷基体, 端电极结构(镀层)与片状电 阻为陶瓷基体, 端电极结构(镀层)与片状电阻的一样, 内部电极层 数由电容值决定, 一般有 10 多层. C. 片状电容的电容量没有标识在元件体上,只标识在 PASS 纸上、 或厂家招纸上,以及用仪器测量(如万用表)。 D.因此, SMT 的片状电容极易混乱, 外观上极难辨认, 需用较精 密的仪器量度区分﹐因构造尺寸问题,片状电容容量不会太大, 通常会小于 1UF。 E.片状电容尺寸与片状电阻的尺寸相似，有0603，0805，1210，1206 陶瓷基材外部電极內部電极正極負極 F.片状电容与片状电阻的外形一般区别: 表面有数字 表面无数字 3 3 2 0 片状电容 片状电阻 2. SMT 电解电容器 目前公司使用的 SMT 电解电容器,主要是圆柱形铝电解电容.外观及内部结构示意图如下: (SMT 电解电容外形示意图) (铝电解电容结构示意图) 特点:跟一般手插的电解电容比较, 具有体积小, 电容量大等...
