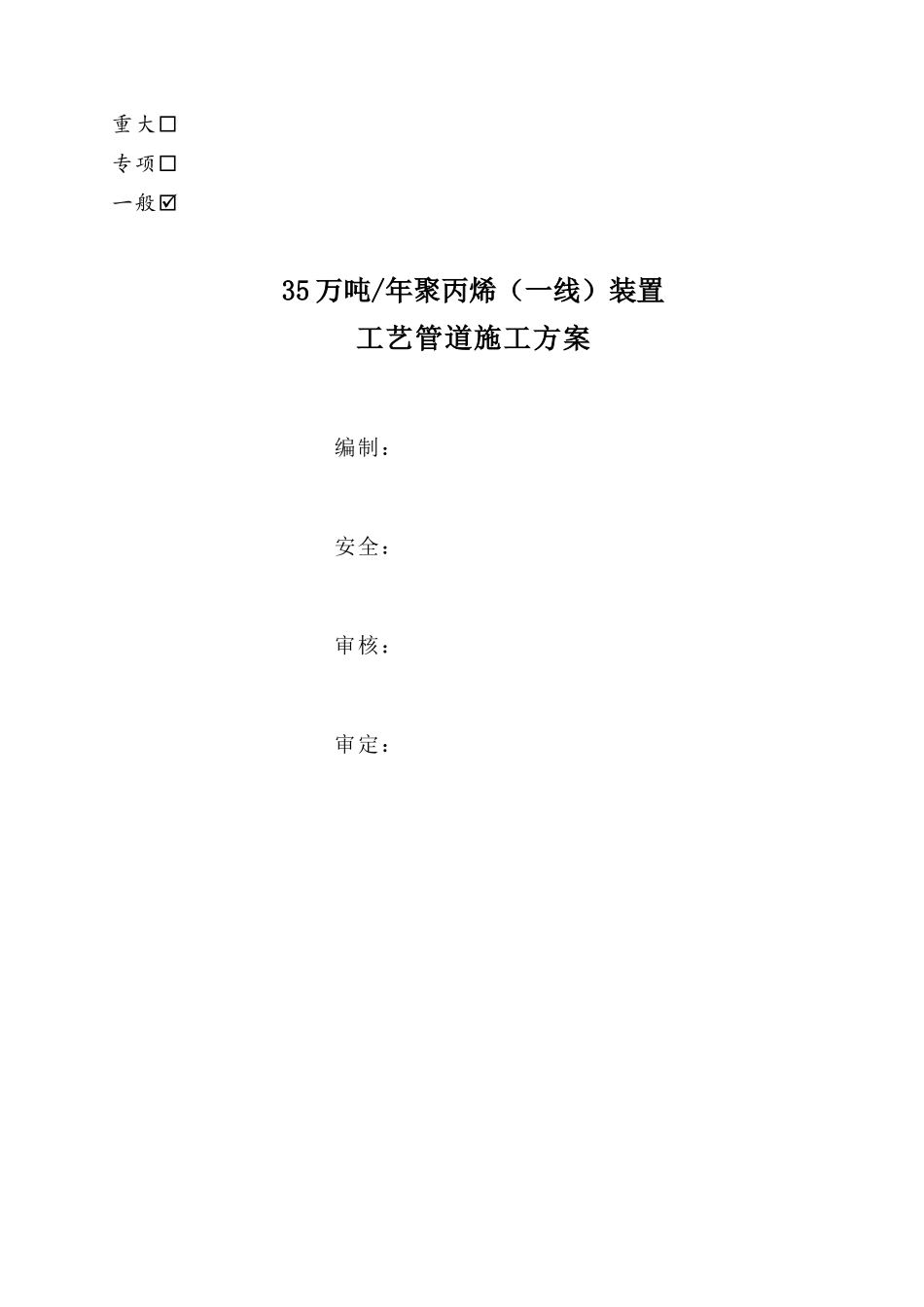

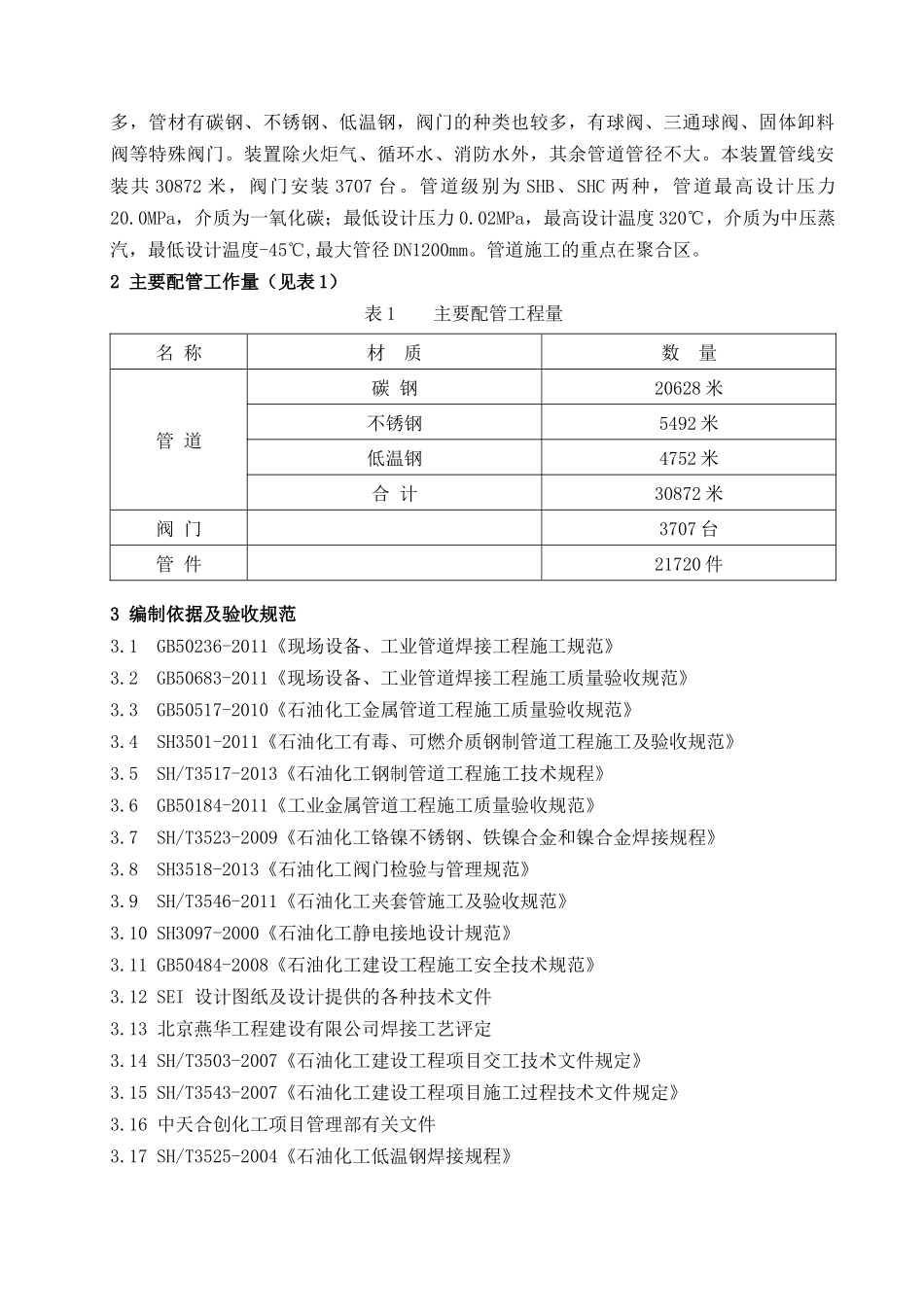

重大专项 一般 35 万吨/年聚丙烯（一线）装置工艺管道施工方案编制：安全： 审核：审定： 目 录1 工程概况..................................................................12 主要配管工作量............................................................13 编制依据及验收规范........................................................14 施工组织..................................................................25 施工准备..................................................................36.管道施工..................................................................87 管道焊接.................................................................178 质量管理措施.............................................................209 技术交工文件.............................................................2210 HSE 管理措施............................................................2311 施工现场突发事件应急预案................................................2712 管道施工重大危险源分析..................................................2813 施工工作危害（JHA）分析记录............................................291 工程概况35 万吨/年聚丙烯装置采用中石化第二代环管法生产工艺技术，工艺生产过程中物料状态多，除气、液相外，还有悬浮液、浆料、粉料、粒料，其中催化剂浆料采用冷冻水夹套保冷，并且对某些输送粉料、粒料的的管道内表面加工要求严格，为减少流体阻力，装置采用了大曲率半径弯管，同时要求所有管件接口光滑。管道材料种类多、特殊管件多，管材有碳钢、不锈钢、低温钢，阀门的种类也较多，有球阀、三通球阀、固体卸料阀等特殊阀门。装置除火炬气、循环水、消防水外，其余管道管径不大。本装置管线安装共 30872 米，阀门安装 3707 台。管道级别为 SHB、SHC 两种，管道最高设计压力 20.0MPa，介质为一氧化碳；最低设计压力 0.02MPa，最高设计温度 320℃，介质为中压蒸汽，最低设计温度-45℃,最大管径 DN1200mm。管道施工的重点在聚合区。2 主要配管工作量（见表 1）表 1 主要配管工程量名 称材 质数 量管 道碳 钢20628 米不锈钢5492 米低温钢4752 米合 计30872 米阀 门3707 台管 件21720 件3 编制依据及验收规范3.1...
