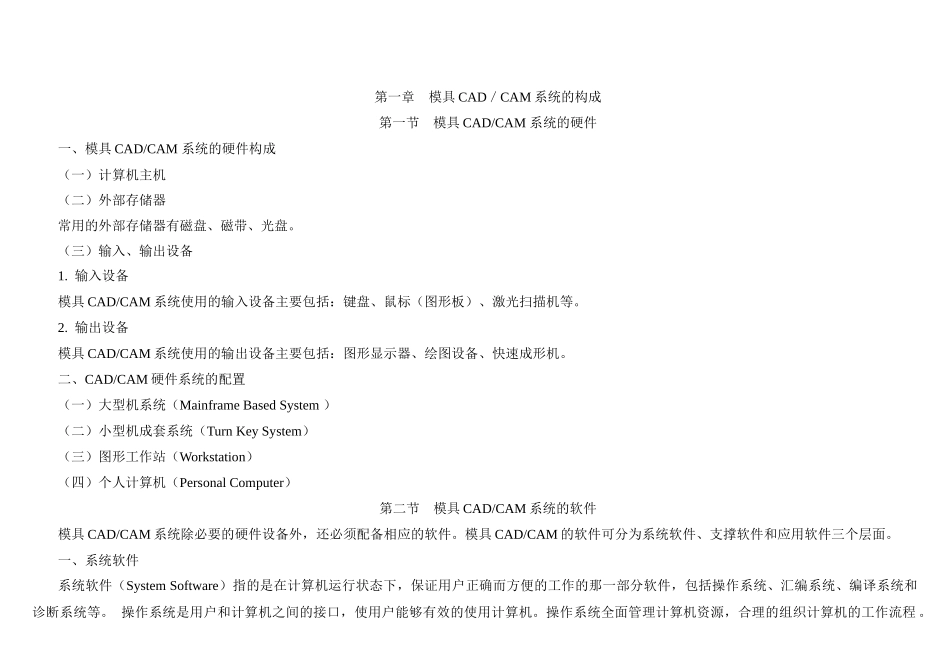

第一章 模具 CAD／CAM 系统的构成第一节 模具 CAD/CAM 系统的硬件一、模具 CAD/CAM 系统的硬件构成（一）计算机主机（二）外部存储器常用的外部存储器有磁盘、磁带、光盘。（三）输入、输出设备1. 输入设备 模具 CAD/CAM 系统使用的输入设备主要包括：键盘、鼠标（图形板）、激光扫描机等。2. 输出设备 模具 CAD/CAM 系统使用的输出设备主要包括：图形显示器、绘图设备、快速成形机。二、CAD/CAM 硬件系统的配置 （一）大型机系统（Mainframe Based System ）（二）小型机成套系统（Turn Key System）（三）图形工作站（Workstation）（四）个人计算机（Personal Computer）第二节 模具 CAD/CAM 系统的软件模具 CAD/CAM 系统除必要的硬件设备外，还必须配备相应的软件。模具 CAD/CAM 的软件可分为系统软件、支撑软件和应用软件三个层面。一、系统软件系统软件（System Software）指的是在计算机运行状态下，保证用户正确而方便的工作的那一部分软件，包括操作系统、汇编系统、编译系统和诊断系统等。 操作系统是用户和计算机之间的接口，使用户能够有效的使用计算机。操作系统全面管理计算机资源，合理的组织计算机的工作流程 。操作系统是每一计算机系统都具有的系统软件，如 DOS、UNIX、LINUX、WINDOWS 等。二、支撑软件 模具 CAD/CAM 系统的支撑软件主要包括图形处理软件、几何造型软件、有限元分析软件、数据库管理软件、优化设计软件、计算机仿真分析应用软件、数控加工软件、检测与质量控制软件等。（一）图形处理软件图形处理包括对图形的定义、图形的生成、表示、变换、修改等一系列操作。图形处理软件是进行图形处理的专用软件，它是计算机与图形输出装置的中间连接者，其功能是实现图形与数据之间的 转换。图形处理软件就是常说的图形支撑软件它是一种通用的基础软件，在此基础上，可进行第二次开发，研制适合用于各专业的应用软件。图形处理软件是模具 CAD/CAM 系统中的重要支撑软件。1. 图形处理软件的类型图形处理软件可分为绘图子程序库、绘图语言和专用语言系统三种类型。这些软件都应具有人机交互处理图形的功能。（1）绘图子程序库 绘图子程序库又称图形软件包。它是一系列与图形有关的子程序的集合。利用这种图形软件包，可大大提高编程的效率。在编写复杂图形的绘图软件时，只要编写一个主程序来调用软件包中的程序就行了。图形软件包，一般包括基本子程序和功能子程序，也有的包...
