初三电路图的画法及实物图的连接练习题VIP免费

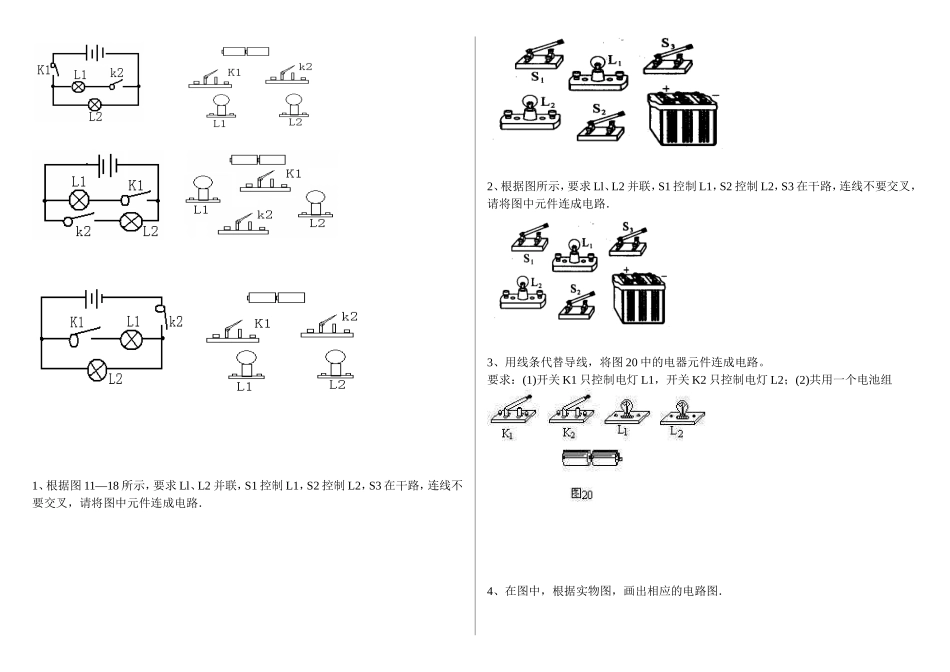

一、根据实物图画出电路图二、根据电路图连接实物1、如图所示，按电路图用笔画线作导线，将元件连接起来.2、根据图(a)的电路图，在图(b)中画出对应的实物连接图．3、在图中，根据实物图，画出相应的电路图．4、根据图所示的实物图，画出电路图．5、将图中的电路元件按电路图连接成实物图．(要求导线不交叉)1、根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．2、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．3、用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、在图中，根据实物图，画出相应的电路图．5将图中的电路元件按电路图连接成实物图．(要求导线不交叉)6用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组7、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。三、设计电路1.给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。2.某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计.11、12、17、S1S22根据实物连接图画出电路图专项训练L2L1L2S1S2S22根据实物连接图画出电路图专项训练L2L1L2S1S2S22根据实物连接图画出电路图专项训练L2L1L2S1S2S22电路图练习题1、如图所示的电路中，正确的是()2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2、L3是串联D、L1、L2、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。第3题第2题4、关于电源短路及其危害，下列说法中正确的是()A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、请根据左边实物连接的电路图，画出其电路图。7、如图(7)所示电路，以下说法正确的是()A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。14、根据图11—15(a)的电路图，在图11—15(b)中画出对应的实物连接图．15、在下左图中，根据实物图，画出相应的电路图．16、根据右上图所示的实物图，画出电路图．17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．18、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)19、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。
