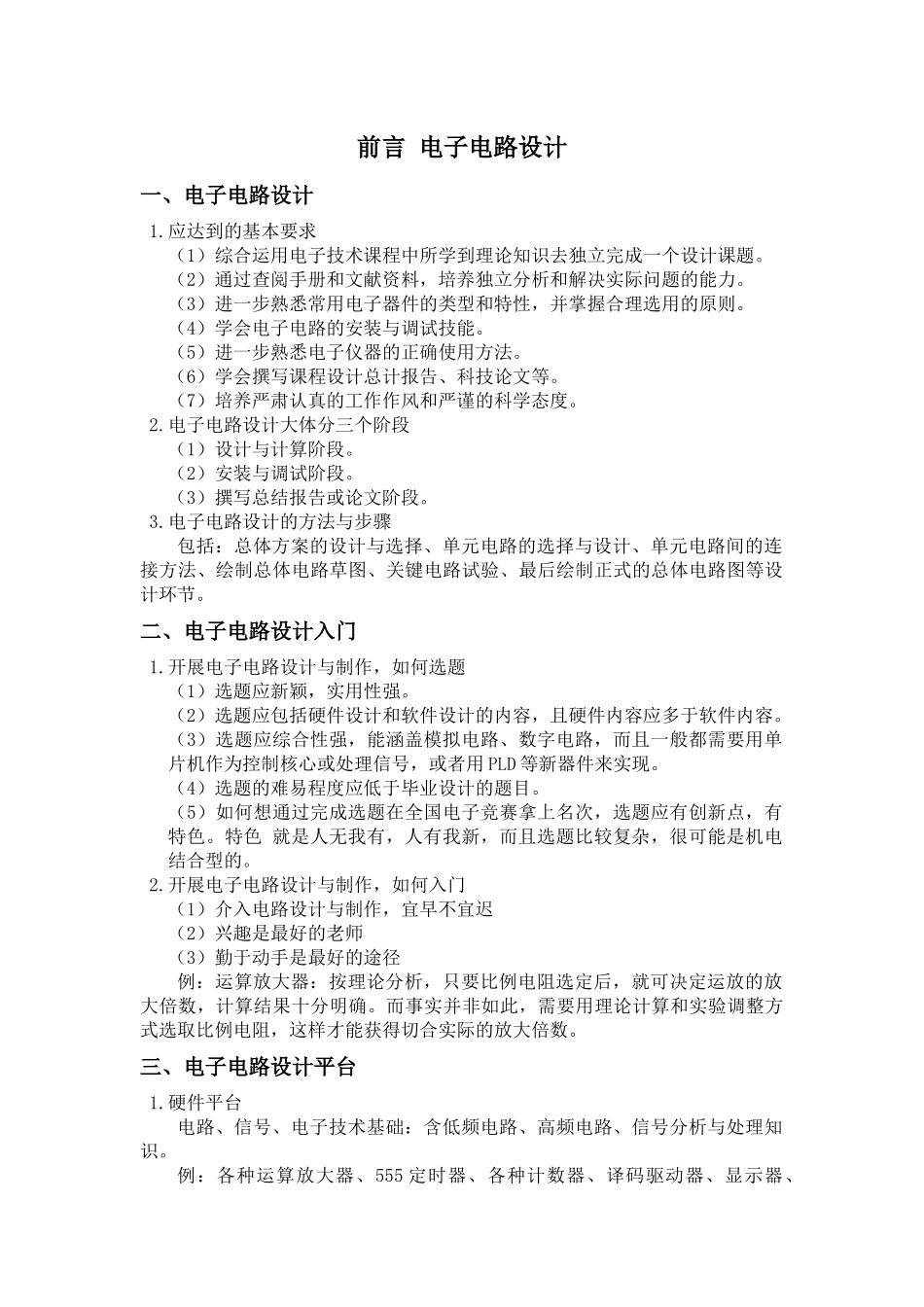

电子电路设计实践编著：李怀亮绥化学院电气工程学院电子创新园区2014 年 2 月前言 电子电路设计一、电子电路设计1.应达到的基本要求（1）综合运用电子技术课程中所学到理论知识去独立完成一个设计课题。（2）通过查阅手册和文献资料，培养独立分析和解决实际问题的能力。（3）进一步熟悉常用电子器件的类型和特性，并掌握合理选用的原则。（4）学会电子电路的安装与调试技能。（5）进一步熟悉电子仪器的正确使用方法。（6）学会撰写课程设计总计报告、科技论文等。（7）培养严肃认真的工作作风和严谨的科学态度。2.电子电路设计大体分三个阶段（1）设计与计算阶段。（2）安装与调试阶段。（3）撰写总结报告或论文阶段。3.电子电路设计的方法与步骤包括：总体方案的设计与选择、单元电路的选择与设计、单元电路间的连接方法、绘制总体电路草图、关键电路试验、最后绘制正式的总体电路图等设计环节。二、电子电路设计入门1.开展电子电路设计与制作，如何选题（1）选题应新颖，实用性强。（2）选题应包括硬件设计和软件设计的内容，且硬件内容应多于软件内容。（3）选题应综合性强，能涵盖模拟电路、数字电路，而且一般都需要用单片机作为控制核心或处理信号，或者用 PLD 等新器件来实现。（4）选题的难易程度应低于毕业设计的题目。（5）如何想通过完成选题在全国电子竞赛拿上名次，选题应有创新点，有特色。特色 就是人无我有，人有我新，而且选题比较复杂，很可能是机电结合型的。2.开展电子电路设计与制作，如何入门（1）介入电路设计与制作，宜早不宜迟（2）兴趣是最好的老师（3）勤于动手是最好的途径例：运算放大器：按理论分析，只要比例电阻选定后，就可决定运放的放大倍数，计算结果十分明确。而事实并非如此，需要用理论计算和实验调整方式选取比例电阻，这样才能获得切合实际的放大倍数。三、电子电路设计平台1.硬件平台电路、信号、电子技术基础：含低频电路、高频电路、信号分析与处理知识。例：各种运算放大器、555 定时器、各种计数器、译码驱动器、显示器、A/D 、 D/A 、发射、接收、锁相环芯片(锁相环由鉴相器、环路滤波器和压控振荡器组成)等。可编程 CPLD、FPGA 芯片：可进行灵活的编程和下载，具有可重复性、可组合性，可设计并下载系统级的数字电路；可以构建高速电子电路，可用于前端电路。微控制器 MCU（单片机）：可通过灵活的编程改变其功能，处理速度较慢，但接口丰富，常常作为综合电子系统的控制核心。专...
