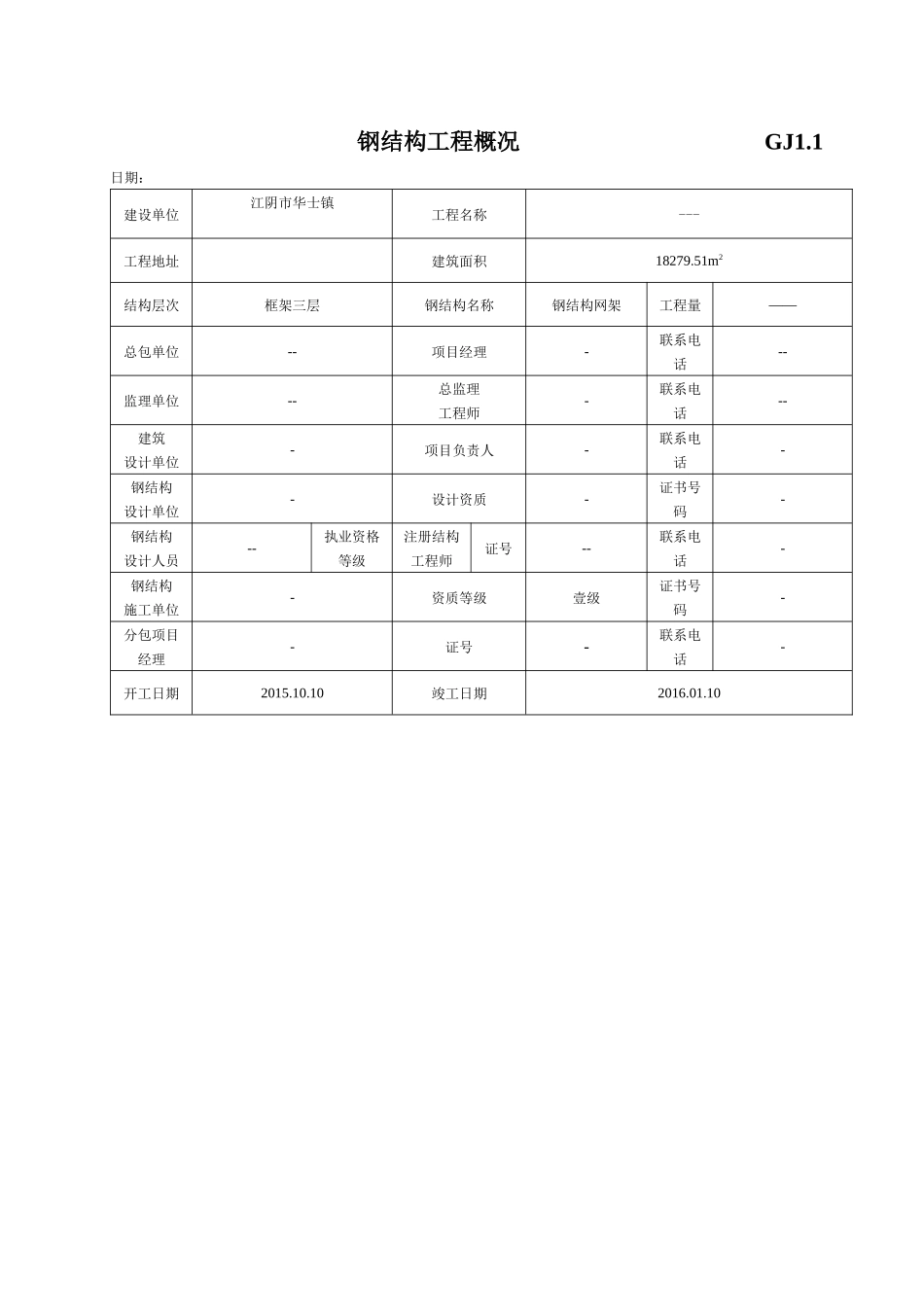

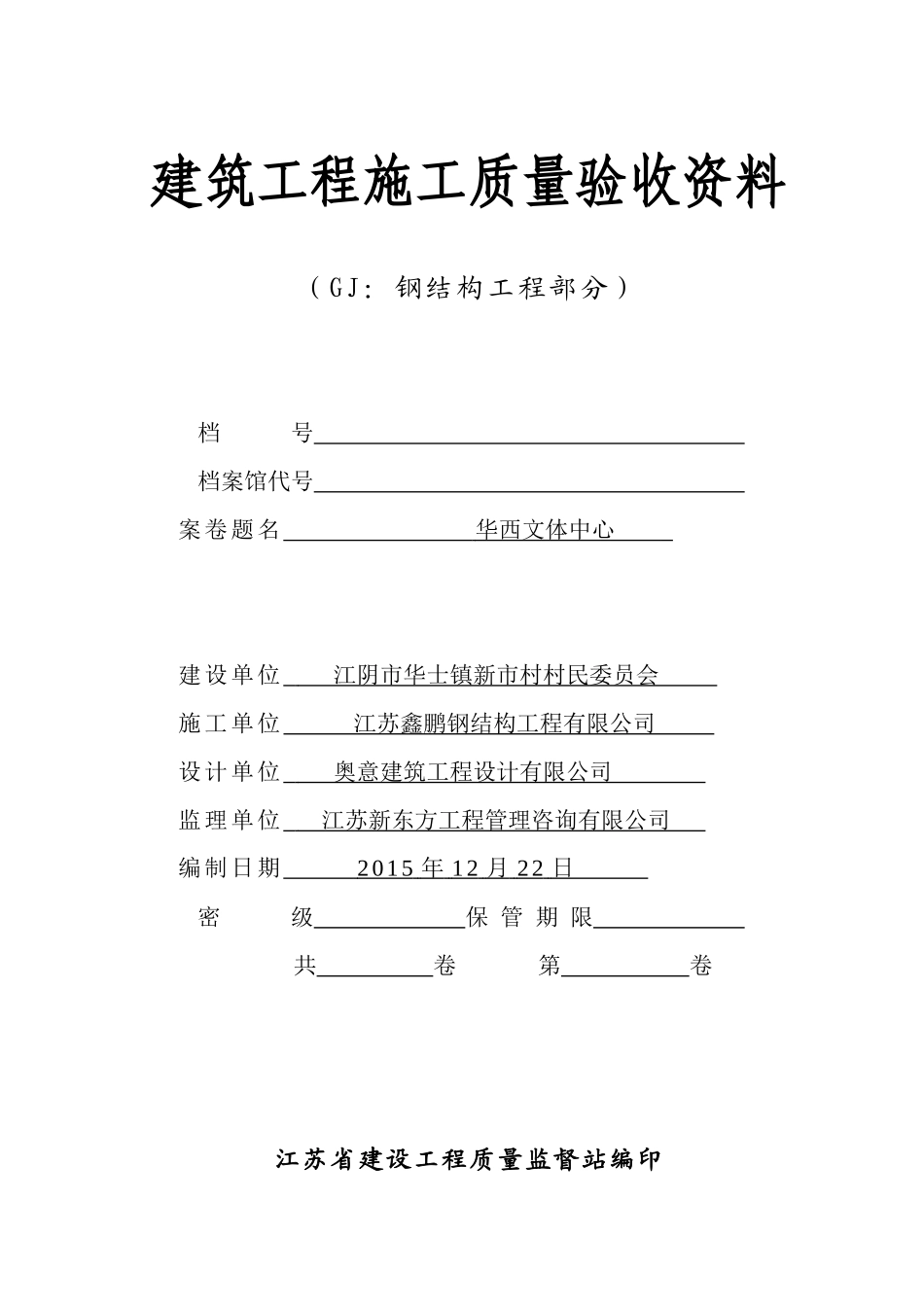

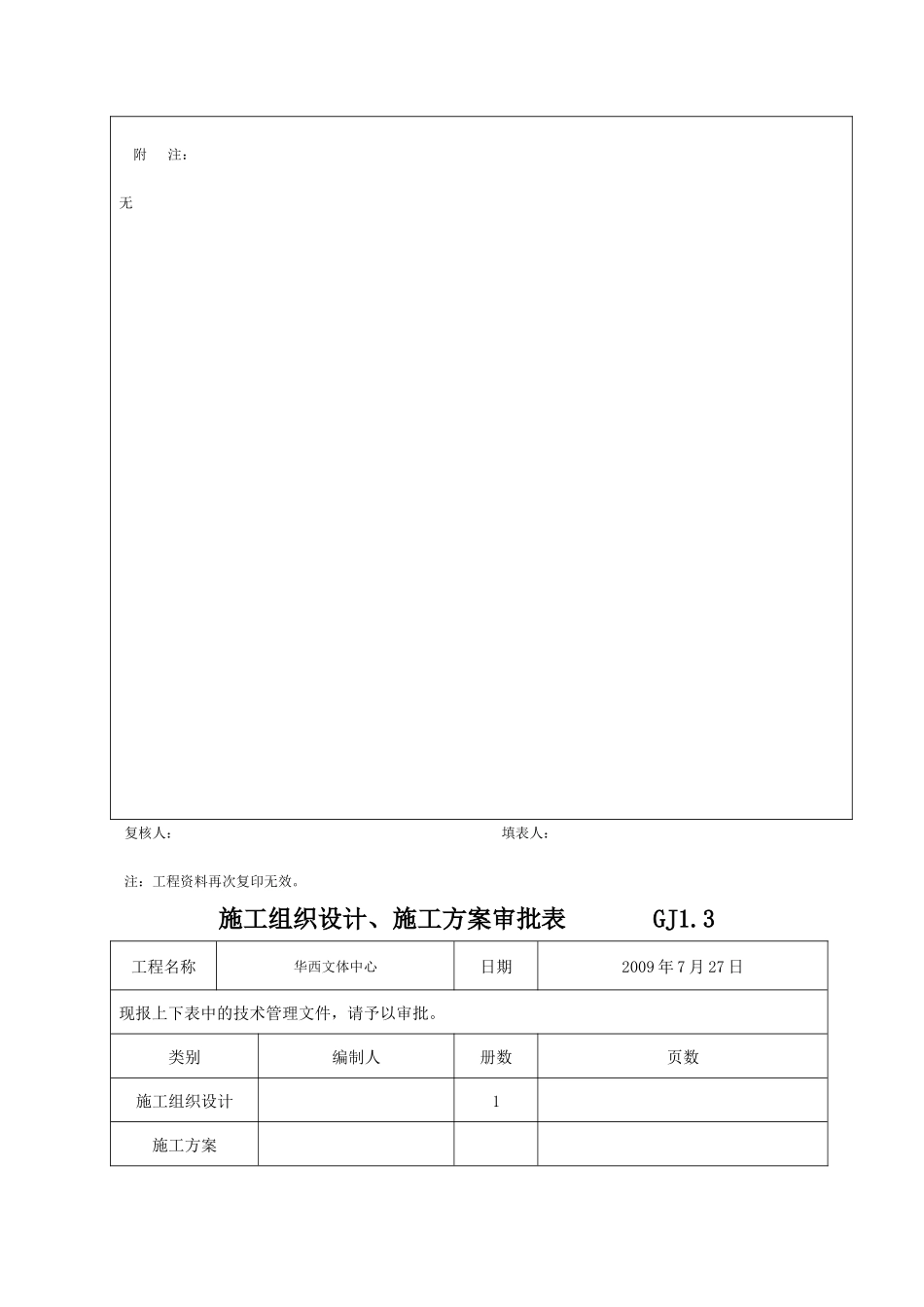

建筑工程施工质量验收资料(GJ:钢结构工程部分)档 号 档案馆代号 案卷题名 华西文体中心 建设单位 江阴市华士镇新市村村民委员会 施工单位 江苏鑫鹏钢结构工程有限公司 设计单位 奥意建筑工程设计有限公司 监理单位 江苏新东方工程管理咨询有限公司 编制日期 2015 年 12 月 22 日 密 级 保 管 期 限 共 卷 第 卷江苏省建设工程质量监督站编印钢结构工程概况 GJ1.1日期:建设单位江阴市华士镇工程名称---工程地址建筑面积18279.51m2结构层次框架三层钢结构名称钢结构网架工程量――总包单位--项目经理-联系电话--监理单位--总监理工程师-联系电话--建筑设计单位-项目负责人-联系电话-钢结构设计单位-设计资质-证书号码-钢结构设计人员--执业资格等级注册结构工程师证号--联系电话-钢结构施工单位-资质等级壹级证书号码-分包项目经理-证号-联系电话-开工日期2015.10.10竣工日期2016.01.10附 注:无复核人: 填表人:注:工程资料再次复印无效。施工组织设计、施工方案审批表 GJ1.3工程名称华西文体中心日期2009 年 7 月 27 日现报上下表中的技术管理文件,请予以审批。类别编制人册数页数施工组织设计1施工方案内容附后申报简述:钢结构网架工程施工方案。申报部门(分包单位):江苏鑫鹏钢结构工程有限公司 申报人:审核意见:同意按此方案施工。□有 □无 附页 总承包单位名称: 审核: 审核日期: 年 月 日审批意见:审批结论: □同意 □修改后报 □重新编制 审批部门(单位): 审批人: 日期: 年 月 日注:附施工组织设计技术交底记录GJ1.4工程名称华西文体中心施工单位江苏鑫鹏钢结构工程有限公司交底提要:网架安装交底内容:1.对网架安装的质量控制① 对土建控制:要求做到零部件堆放场地合理,不易损坏和丢失,预埋板表面清洁,轴线和标高、几何尺寸准确,其基本要求为纵横向长度偏差不大于±30mm,预埋件足够大,中心偏移不大于 20mm,周边相邻预埋件高差不大于 10mm,最大预埋件高差不大于 15mm; ② 对网架安装的要求; a 螺栓应拧紧到位,不允许套筒接触面有肉眼可观察到的缝隙。 b 杆件不允许存在超过规定的弯曲。 c 已安装网架零部件表面清洁,完整,不损伤,不凹陷,不错装,对号准确,发现错装及时更换。d 油漆厚度和质量要求必须达到设计规范规定。 e 网架节点中心偏移不大于 1.5mm,且单锥体网格长度不大于±1.5mm。 f 整体网架安装后纵横向长度不大于 ...
