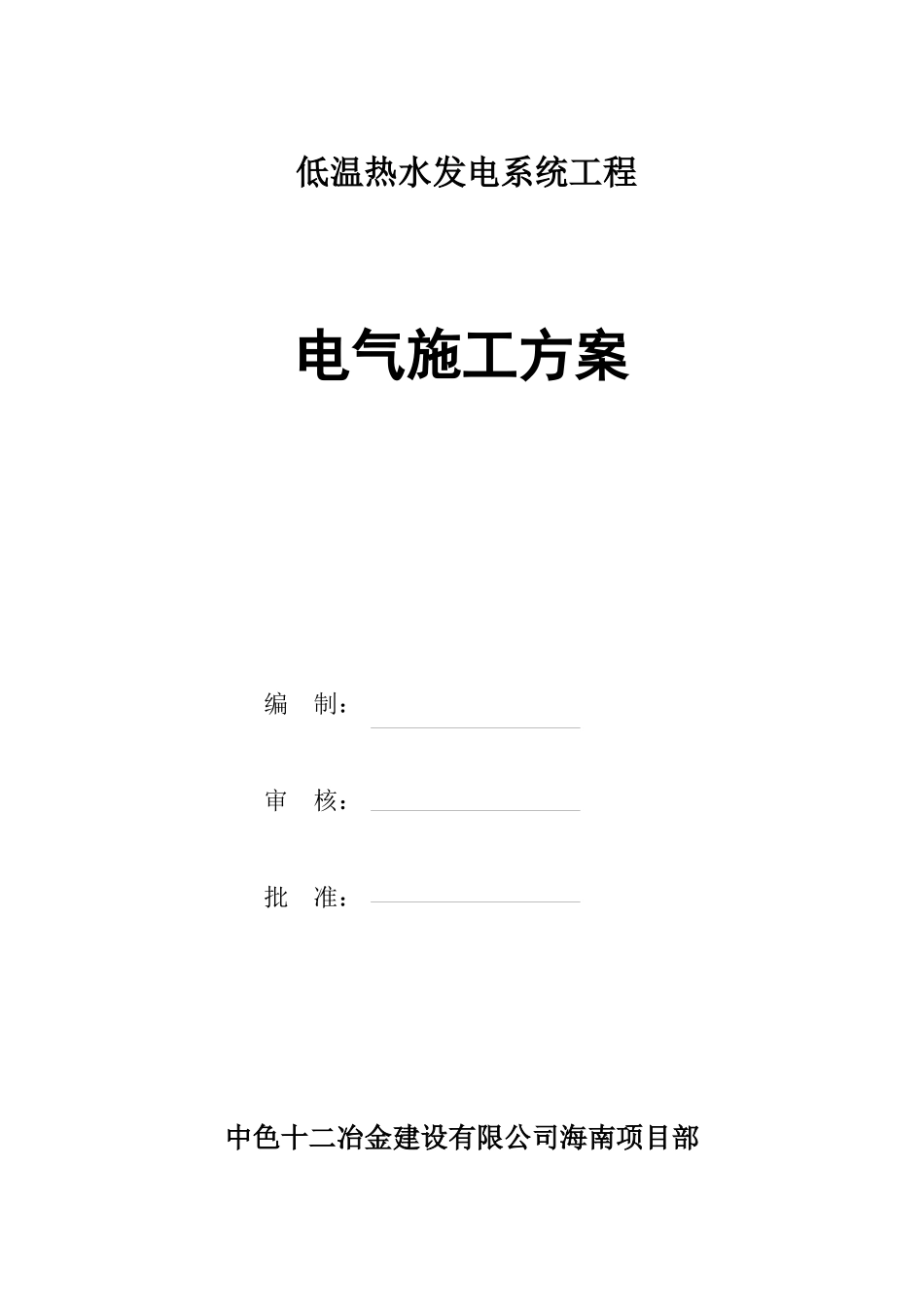

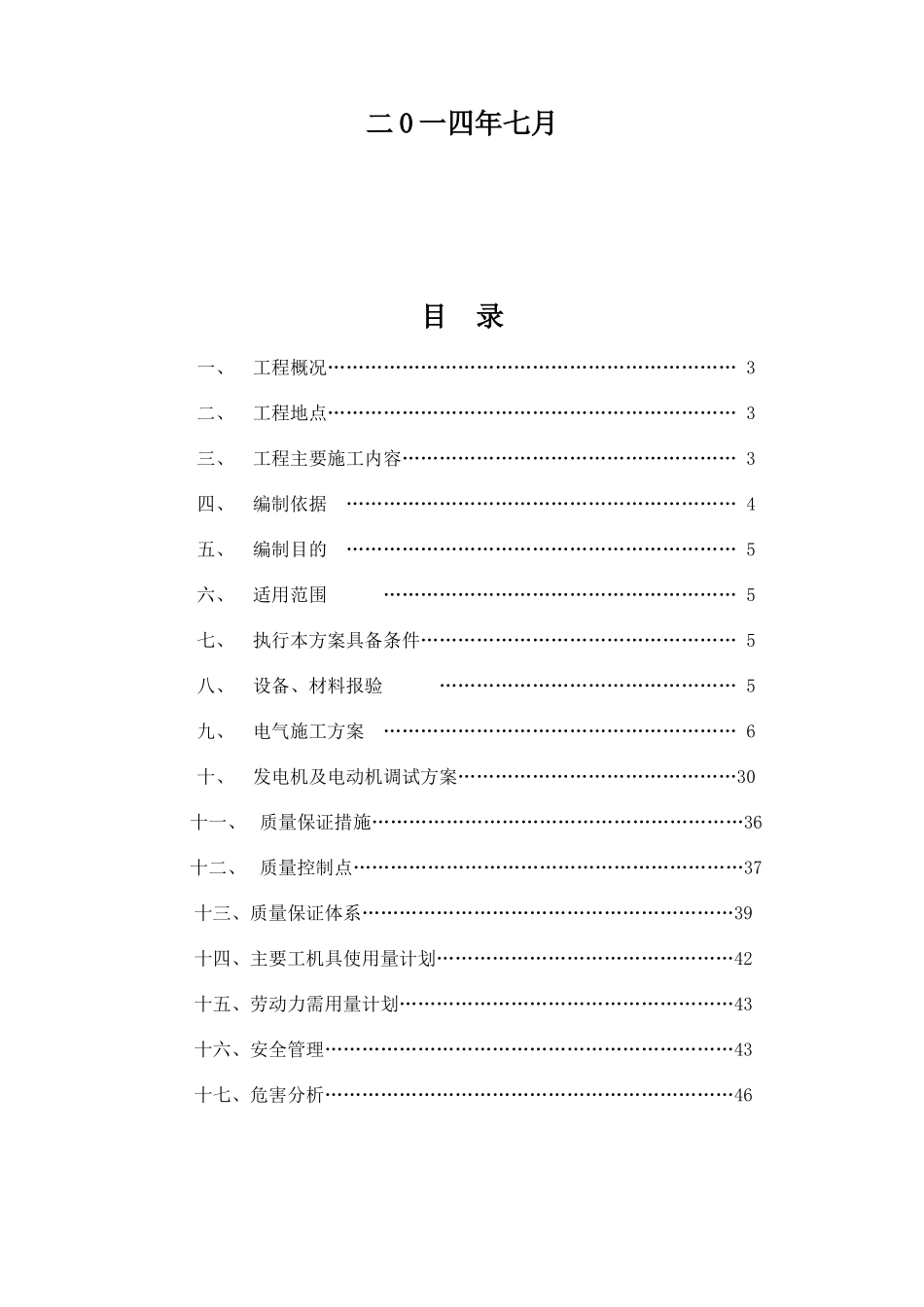

低温热水发电系统工程电气施工方案编 制： 审 核： 批 准：中色十二冶金建设有限公司海南项目部二 0 一四年七月目 录一、工程概况………………………………………………………… 3二、工程地点………………………………………………………… 3三、工程主要施工内容……………………………………………… 3四、编制依据 ……………………………………………………… 4五、编制目的 ……………………………………………………… 5六、适用范围 ………………………………………………… 5七、执行本方案具备条件…………………………………………… 5八、设备、材料报验 ………………………………………… 5九、电气施工方案 ………………………………………………… 6十、发电机及电动机调试方案………………………………………30十一、 质量保证措施……………………………………………………36十二、 质量控制点………………………………………………………37 十三、质量保证体系……………………………………………………39十四、主要工机具使用量计划…………………………………………42十五、劳动力需用量计划………………………………………………43十六、安全管理…………………………………………………………43十七、危害分析…………………………………………………………46一、工程概况本项目为：中国石化海南炼油化工有限公司 60 万吨/年聚酯原料项目低温热水发电系统建筑和安装工程，最终业主为中国石化海南炼油化工有限公司，承包方为上海盛合新能源科技有限公司（简称上海盛合）和中国电力工程顾问集团华东电力设计院（简称华东院）组成的联合体，分包工程为 4.0MW 低温余热回收发电系统的土建、设备安装工程。二、工程地点本工程为海南炼化 60 万吨/年聚酯原料项目低温热水发电系统工程，地点位于海南炼化 PX 装置区内，蒸汽发电机组东侧。三、工程主要施工内容本工程施工内容主要包括防雷接地、电气安装。1．防雷接地施工主要有：一次接地干线、二次接地干线、所有设备接地、主厂房接地、盘柜电箱和操控柱接地、防静电接地、桥架接地、行车轨道接地和其他设备接地。防雷主要是利用金属屋面作接闪器，钢柱作引下线与一次接地干线可靠连接；接地电阻测试。2.电气施工主要有：电缆保护钢管配管安装、铝合金电缆桥架安装、多种规格电缆敷设接线、10KV 高压开关柜安装调试和 0.4KV 低压开关柜安装调...
