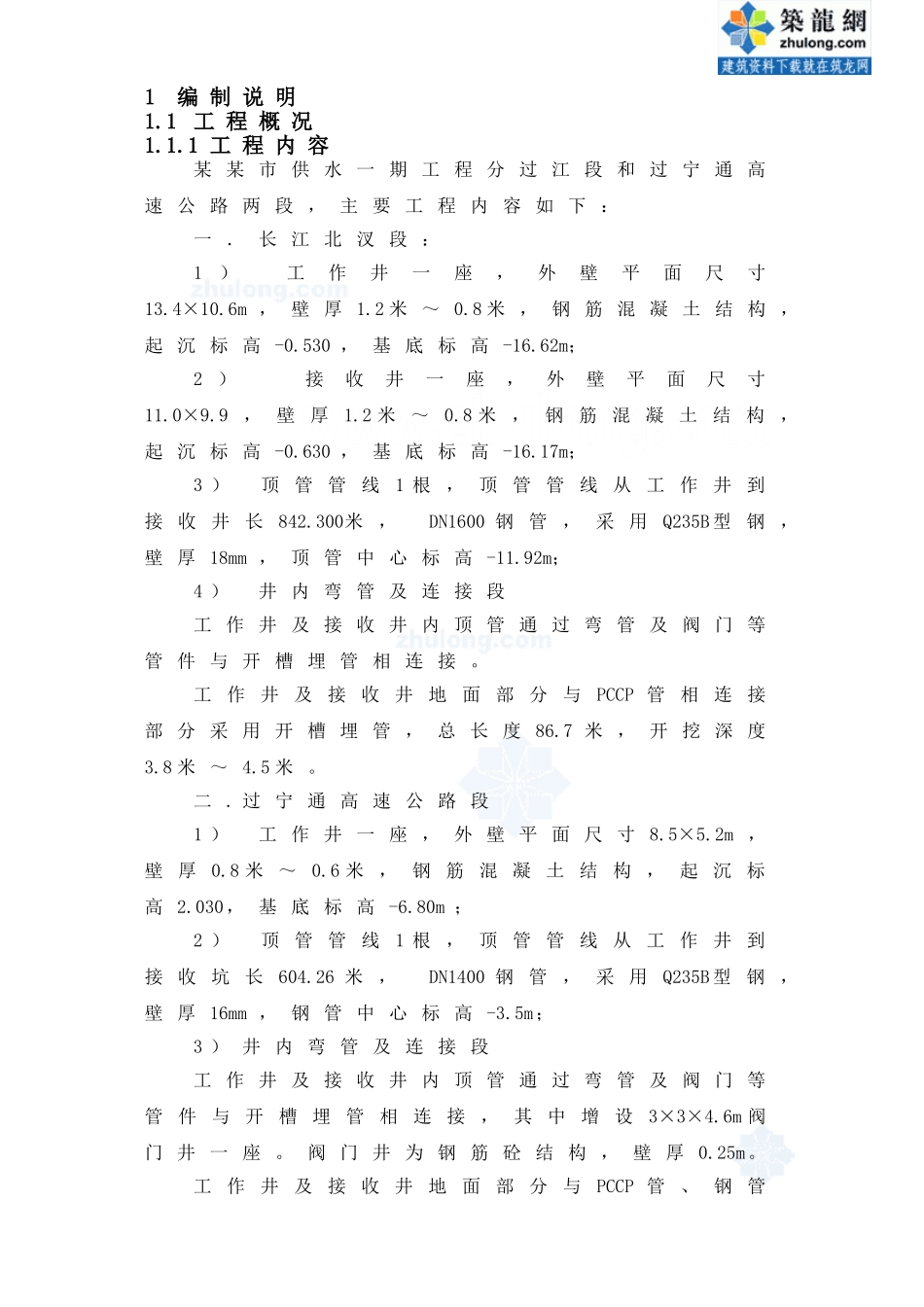

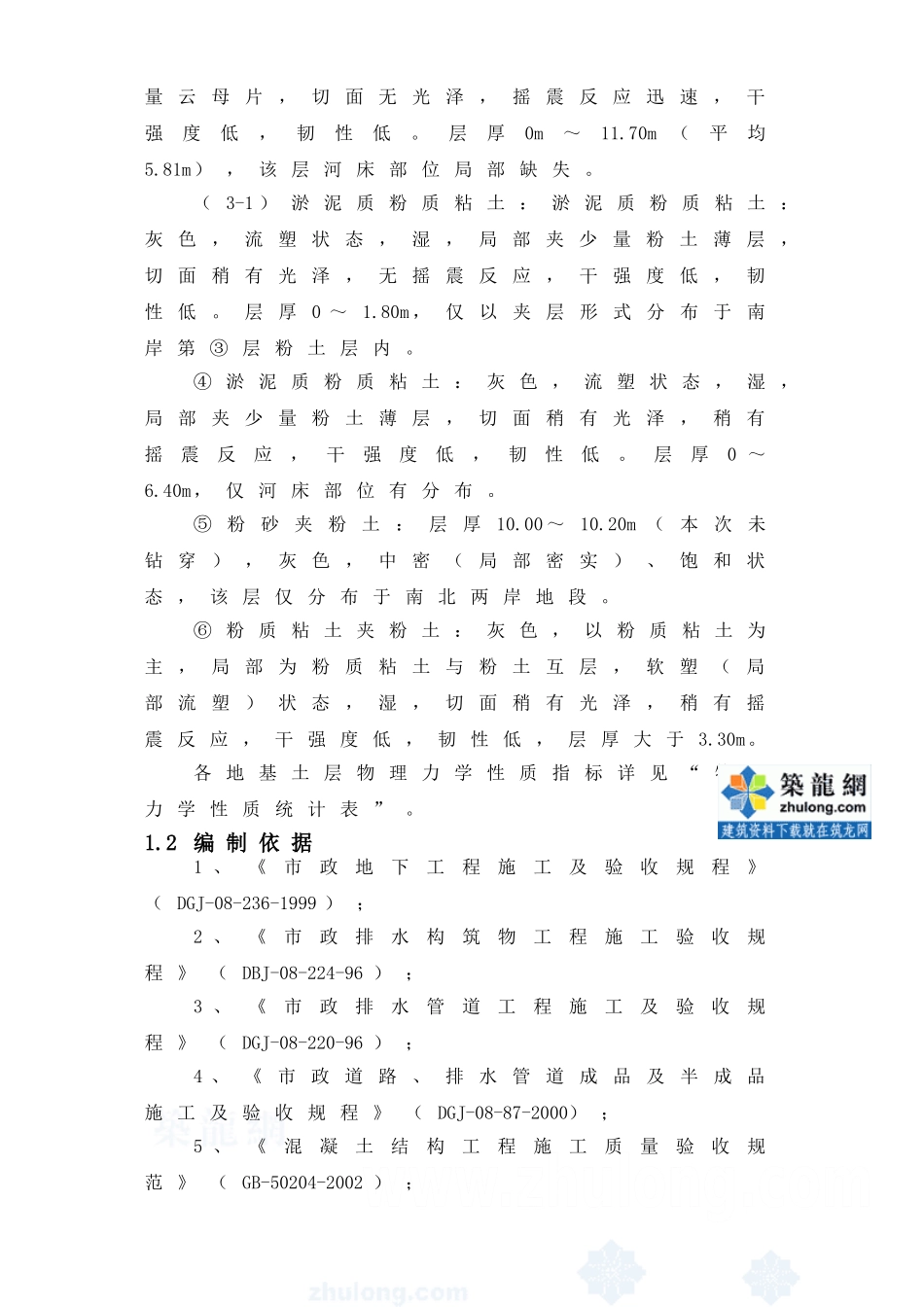

1 编 制 说 明1.1 工 程 概 况1.1.1 工 程 内 容某 某 市 供 水 一 期 工 程 分 过 江 段 和 过 宁 通 高速 公 路 两 段 ， 主 要 工 程 内 容 如 下 ：一 ． 长 江 北 汊 段 ：1） 工作井一座，外壁平面尺寸13.4×10.6m ， 壁 厚 1.2 米 ～ 0.8 米 ， 钢 筋 混 凝 土 结 构 ，起 沉 标 高 -0.530 ， 基 底 标 高 -16.62m；2 ） 接收井一座，外壁平面尺寸11.0×9.9， 壁 厚1.2 米 ～0.8 米 ， 钢 筋 混 凝 土 结 构，起 沉 标 高 -0.630 ， 基 底 标 高 -16.17m；3 ） 顶 管 管 线1 根 ， 顶 管 管 线 从 工 作 井 到接 收 井 长842.300米 ， DN1600 钢 管 ， 采 用Q235B 型 钢，壁 厚 18mm ， 顶 管 中 心 标 高 -11.92m；4 ） 井 内 弯 管 及 连 接 段工 作 井 及 接 收 井 内 顶 管 通 过 弯 管 及 阀 门 等管 件 与 开 槽 埋 管 相 连 接 。工作井及接收井地面部分与PCCP 管相连接部 分 采 用 开 槽 埋 管 ， 总 长 度 86.7 米 ， 开 挖 深 度3.8 米 ～ 4.5 米 。二 . 过 宁 通 高 速 公 路 段1 ） 工 作 井 一 座 ， 外 壁 平 面 尺 寸 8.5×5.2m ，壁 厚0.8 米 ～0.6 米 ， 钢 筋 混 凝 土 结 构 ， 起 沉 标高 2.030， 基 底 标 高 -6.80m ；2 ） 顶 管 管 线1 根 ， 顶 管 管 线 从 工 作 井 到接 收 坑 长604.26 米 ， DN1400 钢 管 ， 采 用Q235B 型 钢，壁 厚 16mm ， 钢 管 中 心 标 高 -3.5m；3 ） 井 内 弯 管 及 连 接 段工 作 井 及 接 收 井 内 顶 管 通 过 弯 管 及 阀 门 等管件与开槽埋管相连接，其中增设3×3×4.6m 阀门 井 一 座 。 阀 门 井 为 钢 筋 砼 结 构 ， 壁 厚 0.25m。工作井及接收井地面部分与PCCP 管、钢管相 连 接 部 分 采 用 开 槽 埋 管 ， 总 长 度35 米 ， 开挖 深 度 约 4 米 ～ 5 米三 . 管 道 防 腐 要 求1 ） 外 防 腐 ： 外 壁 除 锈 达 到 《 涂 装 前 钢 材表 面 锈 蚀 等 级 除 锈 等 级 》 （ GB8923-88 ） 中 的 Sa2.5级 ， 环 氧 铁 红 防 锈 底 漆 二 道...
