第 1 页 共 1 页作 业 指 导 书 进货检验规范（笔线、电缆线）编 号第 2 版第 0 次修改生效日期1 目的及适用范围 本检验规范的目的是保证本公司所购笔线、电缆线的质量符合要求
本检验规范适用于汉王制造有限公司无特殊要求的笔线、电缆线
2 参照文件： 本作业规范参照本公司程序文件《进货检验控制程序》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可 靠 性 试 验 和 相 关 技 术 、 设 计 参 数 资 料 及 GB2828 和GB2829 抽样程序
3 规范内容：3
1 测试工量具及仪表：数字万用表（UT54），游标卡尺，盒受控状态分发号尺，恒温铬铁3

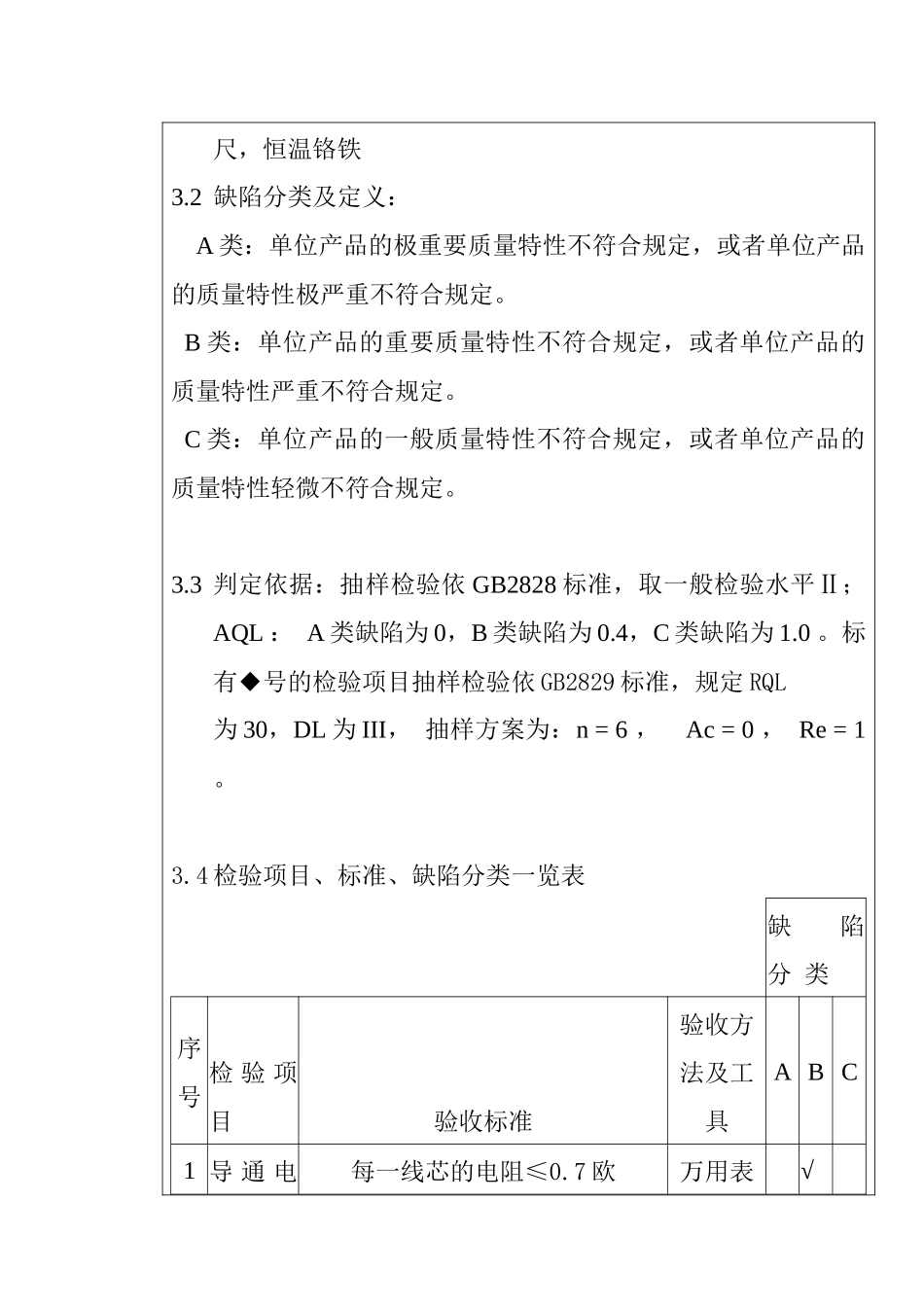

2 缺陷分类及定义：A 类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定
B 类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定
C 类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定
3 判定依据：抽样检验依 GB2828 标准，取一般检验水平Ⅱ；AQL ： A 类缺陷为 0，B 类缺陷为 0
4，C 类缺陷为 1
标有◆号的检验项目抽样检验依 GB2829 标准，规定 RQL为 30，DL 为 III， 抽样方案为：n = 6 ， Ac = 0 ， Re = 1

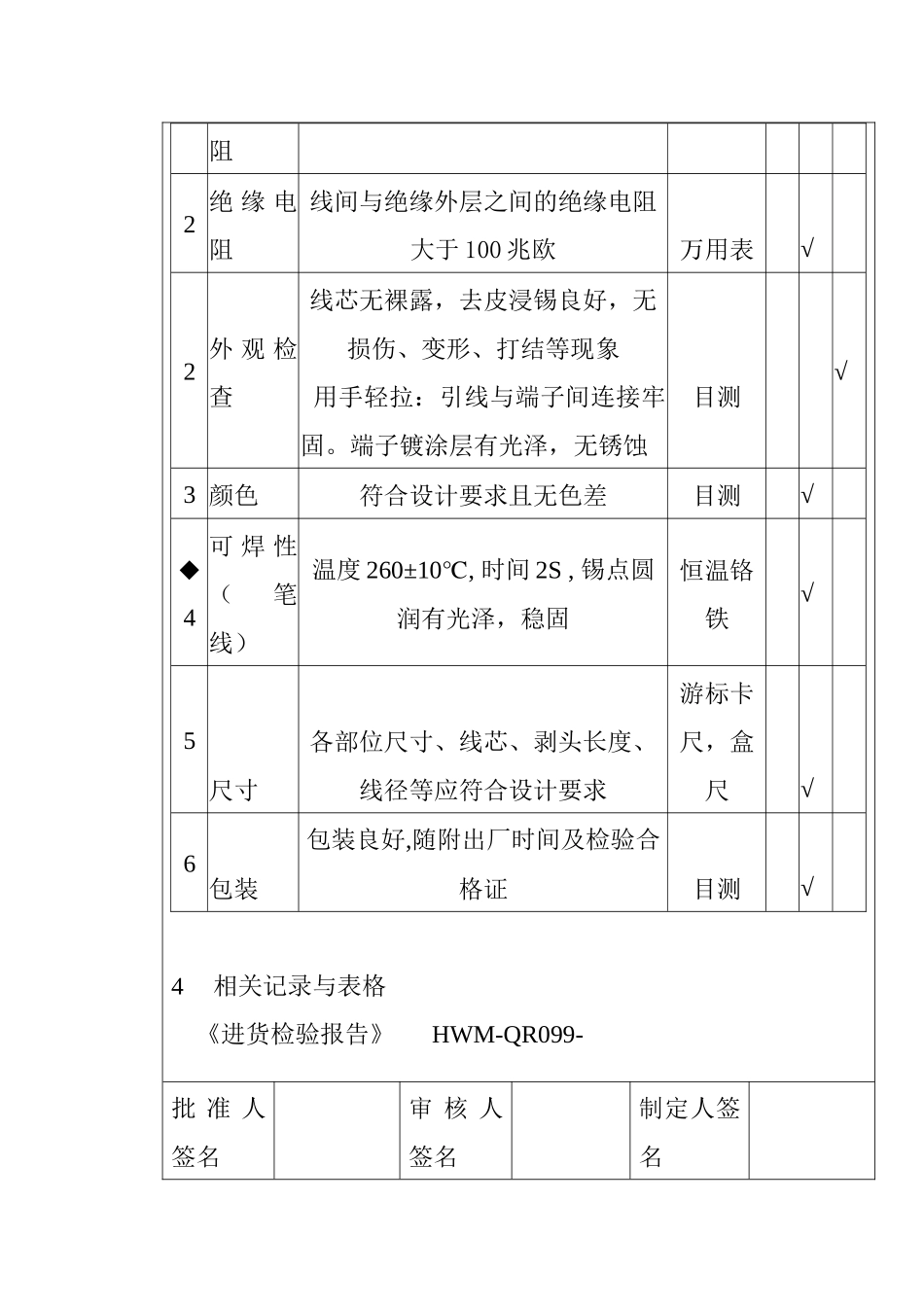

4 检验项目、标准、缺陷分类一览表缺 陷 分 类序号检 验 项目验收标准验收方法及工具A B C1 导 通 电每一线芯的电阻≤0
7 欧万用表 √ 阻2绝 缘 电阻线间与绝缘外层之间的绝缘电阻大于 100 兆欧万用表√2外 观 检查线芯无裸露，去皮浸锡良好，无损伤、变形、打结等现象 用手轻拉：引线与端子间连接牢固
端子镀涂层有光泽，无锈蚀目测 √3 颜色符合设计要求且无色差目测√◆4可 焊 性（笔线）温度 260±10, ℃ 时间 2S ,
