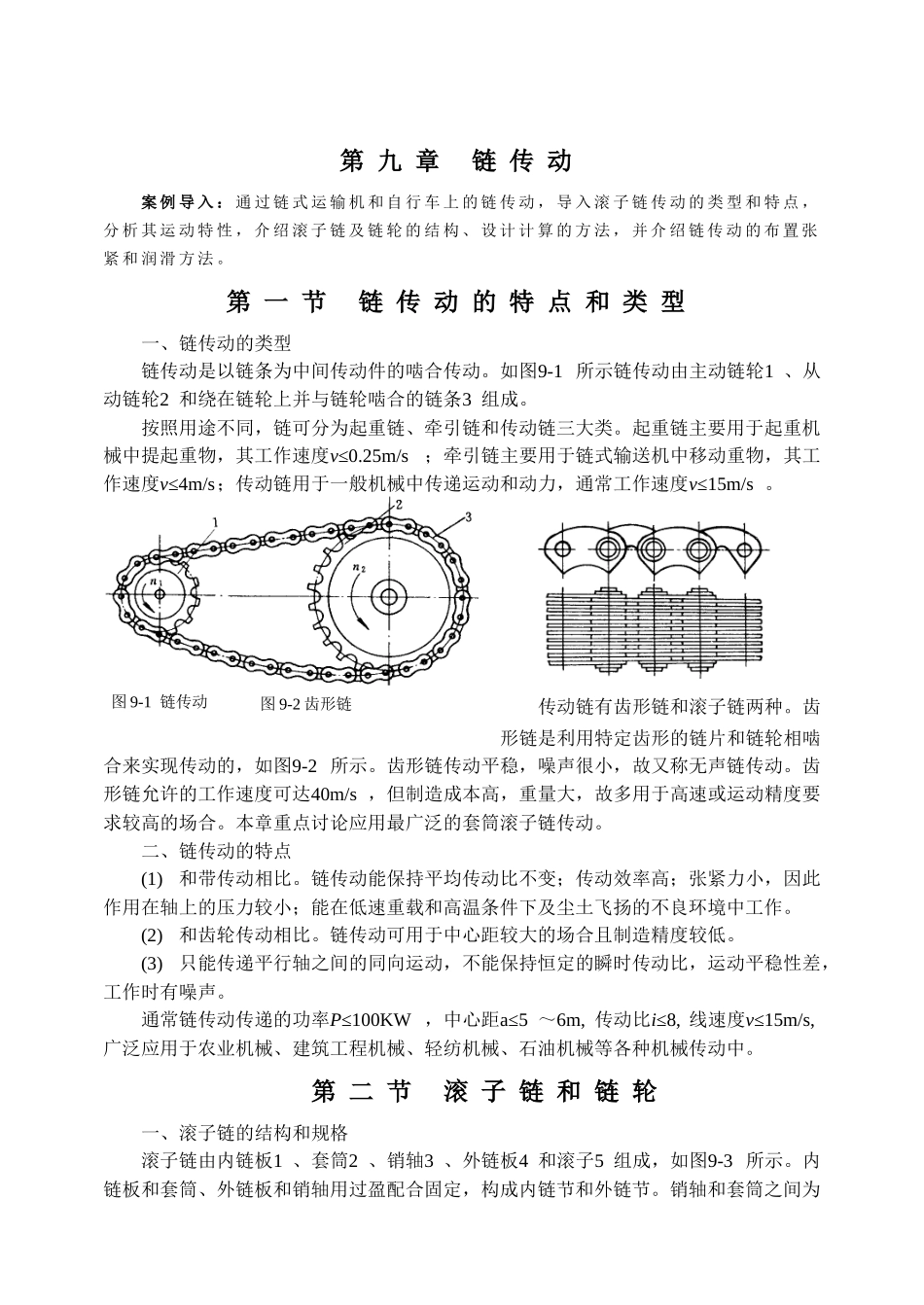

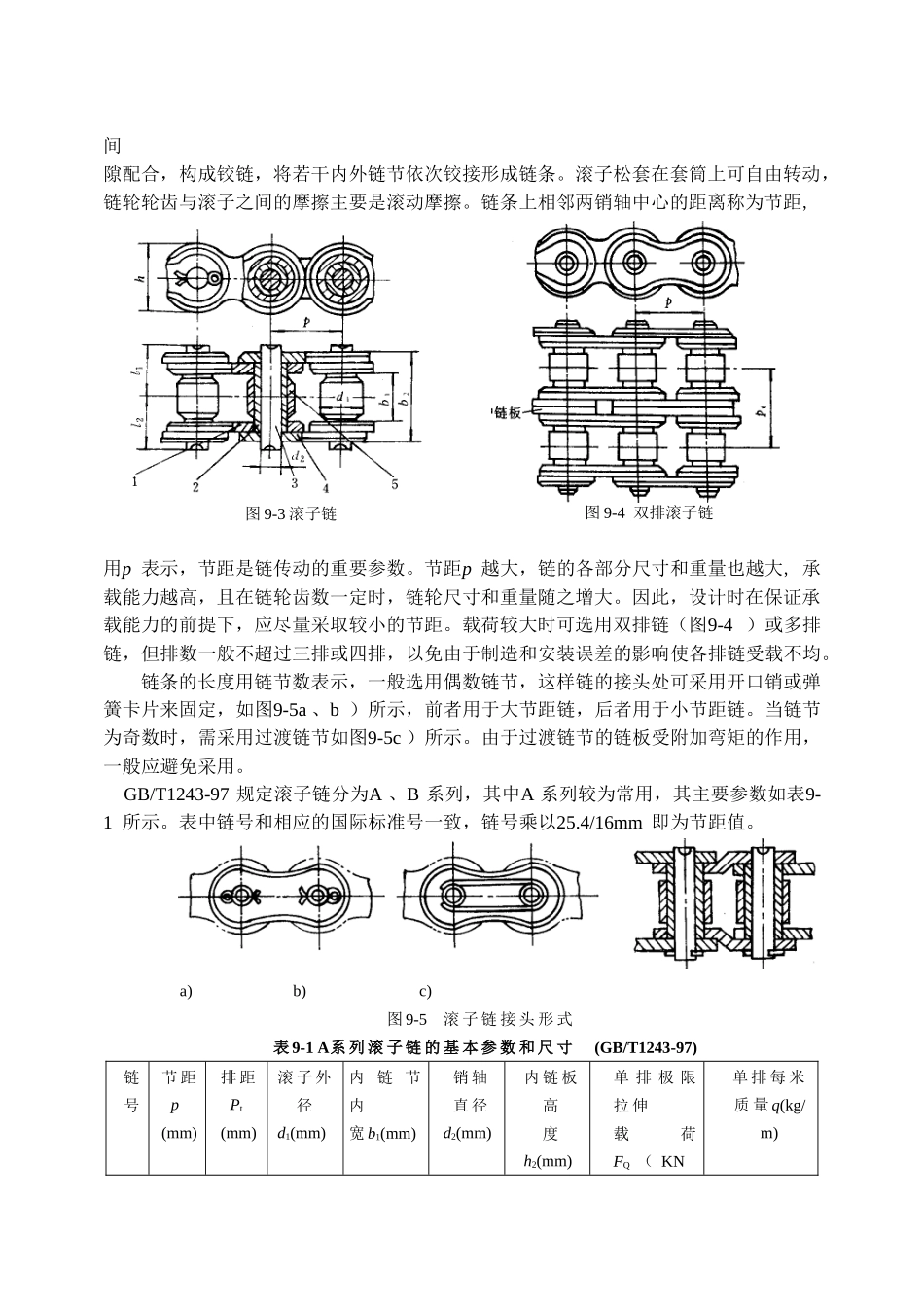

第 九 章 链 传 动案 例 导 入 ： 通 过 链 式 运 输 机 和 自 行 车 上 的 链 传 动 ， 导 入 滚 子 链 传 动 的 类 型 和 特 点 ，分 析 其 运 动 特 性 ， 介 绍 滚 子 链 及 链 轮 的 结 构 、 设 计 计 算 的 方 法 ， 并 介 绍 链 传 动 的 布 置 张紧 和 润 滑 方 法 。第 一 节 链 传 动 的 特 点 和 类 型一、链传动的类型链传动是以链条为中间传动件的啮合传动。如图9-1 所示链传动由主动链轮1 、从动链轮2 和绕在链轮上并与链轮啮合的链条3 组成。按照用途不同，链可分为起重链、牵引链和传动链三大类。起重链主要用于起重机械中提起重物，其工作速度v≤0.25m/s；牵引链主要用于链式输送机中移动重物，其工作速度v≤4m/s；传动链用于一般机械中传递运动和动力，通常工作速度v≤15m/s 。传动链有齿形链和滚子链两种。齿形链是利用特定齿形的链片和链轮相啮合来实现传动的，如图9-2 所示。齿形链传动平稳，噪声很小，故又称无声链传动。齿形链允许的工作速度可达40m/s ，但制造成本高，重量大，故多用于高速或运动精度要求较高的场合。本章重点讨论应用最广泛的套筒滚子链传动。二、链传动的特点(1)和带传动相比。链传动能保持平均传动比不变；传动效率高；张紧力小，因此作用在轴上的压力较小；能在低速重载和高温条件下及尘土飞扬的不良环境中工作。 (2)和齿轮传动相比。链传动可用于中心距较大的场合且制造精度较低。(3)只能传递平行轴之间的同向运动，不能保持恒定的瞬时传动比，运动平稳性差，工作时有噪声。通常链传动传递的功率P≤100KW ，中心距a≤5 ～6m, 传动比i≤8, 线速度v≤15m/s,广泛应用于农业机械、建筑工程机械、轻纺机械、石油机械等各种机械传动中。第 二 节 滚 子 链 和 链 轮一、滚子链的结构和规格滚子链由内链板1 、套筒2 、销轴3 、外链板4 和滚子5 组成，如图9-3 所示。内链板和套筒、外链板和销轴用过盈配合固定，构成内链节和外链节。销轴和套筒之间为图 9-2 齿形链图 9-1 链传动间隙配合，构成铰链，将若干内外链节依次铰接形成链条。滚子松套在套筒上可自由转动，链轮轮齿与滚子之间的摩擦主要是滚动摩擦。链条上相邻两销轴中心的距离称为节距, 用p 表示，节距是链传动的重要参数。节距p 越大，链的各部分尺寸和重量也越大, 承 载能力越高，且在链轮齿数一定时，链轮尺...
